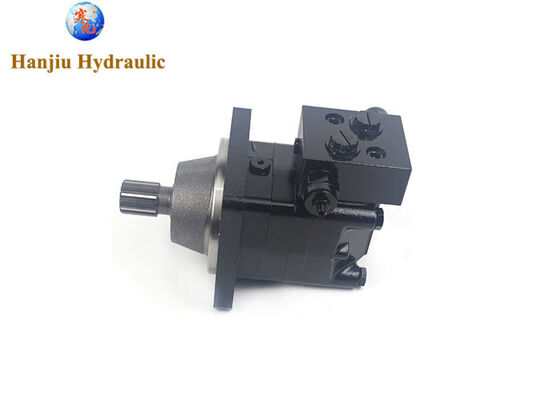

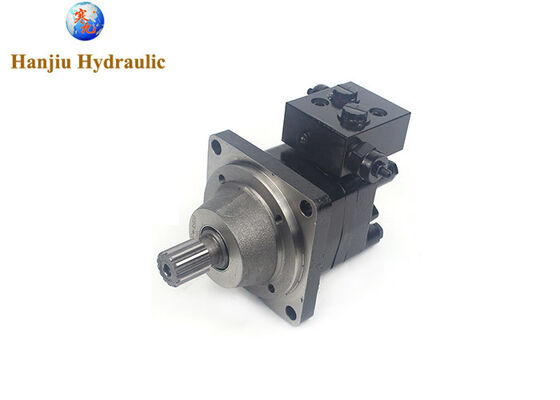

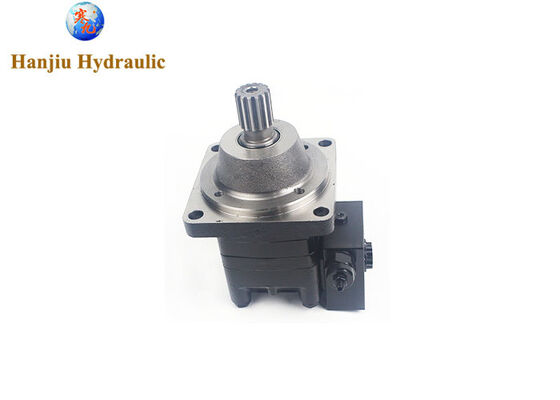

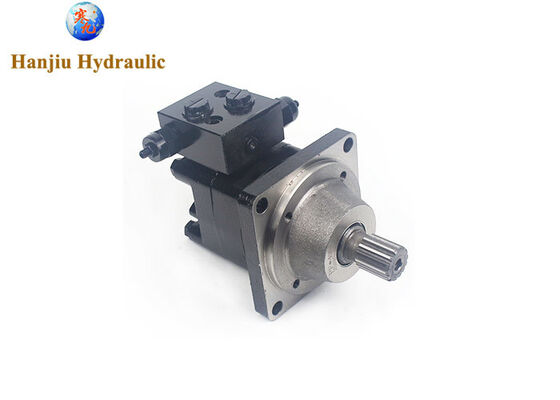

Гидравлический мотор колеса BMSY100 с низким числом оборотов и высоким крутящим моментом, с перекрестным перепускным клапаном
Детали продукта:
Код типа BMSY-100-W-FE-S& FYSD-15-S
Детали:
Рабочий объем: 100 куб. см
Фланец: колесный фланец
Размер вала:Вал Ø31,75,шлицевой шпоночный 14-DP12/24
Размер порта: 7/8-14UNF
Клапан FYSD
Расход: 60 литров
Диапазон давления: 15 МПа
BMSY Основные характеристики:
| Тип |
BMSY
80 |
BMSY
100 |
BMSY
125 |
BMSY
160 |
BMSY
200 |
BMSY
250 |
BMSY
315 |
BMSY
400 |
BMSY
475
|
Геометрический рабочий объем
(см3 /об.) |
80,6 |
100,8 |
125 |
157,2 |
200 |
252 |
314,5 |
370 |
475 |
| Макс. скорость (об/мин) |
непрерывно. |
800 |
748 |
600 |
470 |
375 |
300 |
240 |
185 |
155 |
| кратковр. |
988 |
900 |
720 |
560 |
450 |
360 |
280 |
225 |
185 |
| Макс. крутящий момент (Н·м) |
непрерывно. |
225 |
290 |
365 |
485 |
586 |
708 |
880 |
880 |
910 |
| кратковр. |
305 |
390 |
480 |
590 |
705 |
860 |
1000 |
980 |
990 |
| Макс. мощность (кВт) |
непрерывно. |
16 |
18 |
18 |
18,1 |
18,1 |
18 |
17 |
11 |
9 |
| кратковр. |
20 |
22 |
23 |
25 |
24 |
23,8 |
20,2 |
12 |
11 |
| Макс. перепад давления (МПа) |
непрерывно. |
20,5 |
20,5 |
20,5 |
21 |
21 |
20 |
20 |
16 |
14 |
| кратковр. |
27,5 |
27,5 |
27,5 |
26 |
25 |
25 |
24 |
19 |
15 |
| пик |
29,5 |
29,5 |
29,5 |
28 |
27 |
27 |
26 |
21 |
17,5 |
| Макс. расход (л/мин) |
непрерывно. |
65 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| кратковр. |
80 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
| Макс. давление на входе (МПа) |
непрерывно. |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| кратковр. |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Вес (кг) |
9,8 |
10 |
10,3 |
10,7 |
11,1 |
11,6 |
12,3 |
13,2 |
14,3 |
* Непрерывное давление: Макс. значение непрерывной работы мотора.
* Кратковременное давление: Макс. значение работы мотора в течение 6 секунд в минуту.
* Пиковое давление: Макс. значение работы мотора в течение 0,6 секунды в минуту.
Свяжитесь со специалистом по гидравлике или HANJIU. Решите все ваши проблемы с гидравлическими моторами.
Выбор правильного орбитального мотора HANJIU OMS следует систематической инженерной процедуре:
● Шаг 1: Рассчитайте требуемый выходной крутящий момент, включая коэффициент запаса прочности применения (обычно от 1,5 до 2,0 для горнодобывающего и строительного оборудования)
● Шаг 2: Определите доступное рабочее давление системы и подтвердите адекватность номинального давления мотора
● Шаг 3: Рассчитайте требуемый расход гидравлической жидкости: Q = Vg x n / 1000 (л/мин)
● Шаг 4: Убедитесь, что рассчитанная скорость, расход и давление находятся в пределах рабочего диапазона мотора
● Шаг 5: Выберите монтажный фланец (E2, E4, F6, W, E2B, SP, D или E), тип вала (цилиндрический, шлицевой или конический) и конфигурацию портов
● Шаг 6: Укажите уплотнение вала (стандартное или высокое давление HPS) в зависимости от ожидаемого противодавления в линии возврата
