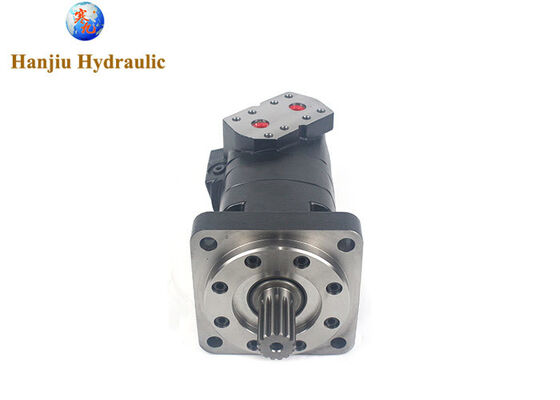

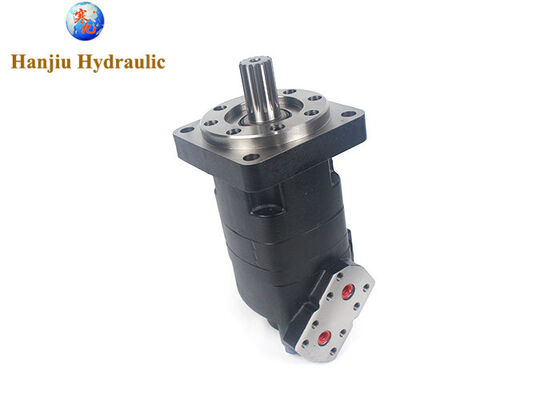

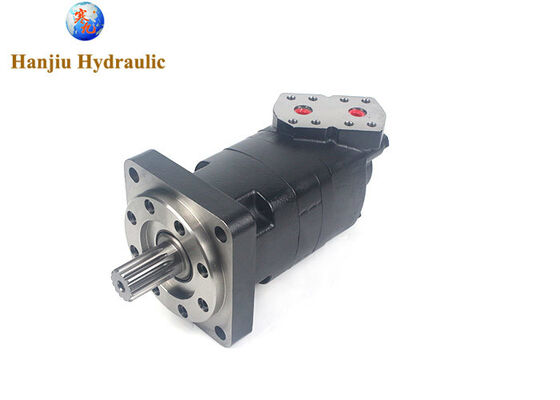

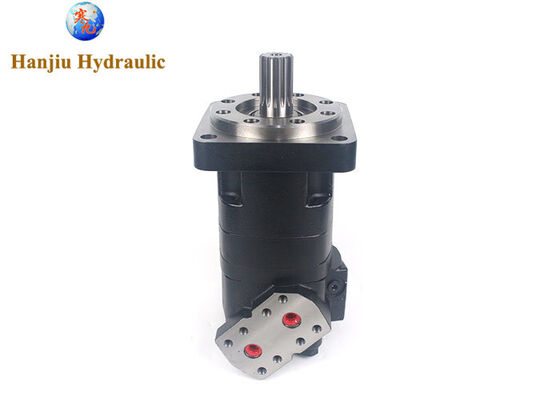

109-1450-006 Гидравлический орбитальный двигатель Char-Lynn Eaton серии 4000, героторный двигатель LSHT
КОД HANJIU BMK4-245cc
Рабочий объем: 246,3 см³/об [15,03 дюйм³/об]
Крепление: стандартное, 4 болта, пилотный диаметр 127,00 [5,000]. Отверстия диаметром 14,27 [0,562] на болтовом круге диаметром 161,92 [6,375]. (SAE C)
Вал: Диаметр 31,75 [1,250]. Аналогичен SAE с плоским основанием, 14 зубьев, модуль 12/24 DP, эвольвентный шлиц 30°, минимальная полная длина шлицев 25,01 [0,985]
Порты: Стандартные порты с раздельной фланцевой разводкой на 4 болта диаметром 19,05 [0,750], стандартная серия давления
Поток: Порт SAE O-ring .4375-20 UNF-2B с обратным клапаном
Основные характеристики
| ТИП |
BMK4
160
|
BMK4
200
|
BMK4
250
|
BMK4
315
|
BMK4
400
|
BMK4
500
|
| Рабочий объем(мл/об) |
159,2 |
195,6 |
246,1 |
311,6 |
391,3 |
490,8 |
| Макс. скорость (об/мин) |
непрер.
|
560 |
440 |
300 |
234 |
188 |
155 |
| кратк. |
670 |
535 |
450 |
351 |
282 |
232 |
Макс. перепад давления (МПа) |
непрер. |
20 |
20
|
20 |
20 |
20 |
20 |
| кратк. |
30 |
30 |
30 |
30 |
30 |
27,5 |
| пик. |
30 |
30 |
30 |
30 |
30 |
30 |
| Макс. крутящий момент (Н·м) |
непрер. |
450 |
565 |
710 |
920 |
1160 |
1445 |
| кратк. |
680 |
855 |
1080 |
1325 |
1625 |
1880 |
| Макс. поток (непрер.) (л/мин) |
непрер. |
95 |
95 |
150 |
150 |
150 |
150 |
| кратк. |
115 |
115 |
205 |
225 |
225 |
225 |
| Вес (кг) |
26,3 |
26,5 |
26,8 |
27,3 |
28 |
28,8 |
