Серия HANJIU OSPC

Орбитрольные рулевые устройства

Технический документ

Совместимость с Danfoss OSPC | ВКЛ/ИЛИ/CN/LS | Оптимизированная стоимость | Быстрая доставка

Шицзячжуанская компания Hanjiu Technology Co., Ltd. | 2025 год

Оглавление

Управляющее резюме 3

Введение в технологию рулевого управления орбитролом 4

Принцип работы клапанов Orbitrol 4

Структурные компоненты и функции 5

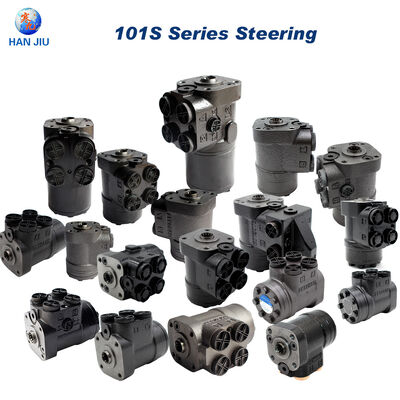

Обзор серии HANJIU OSPC 6

Ассортимент продукции: от OSPC 40 до OSPC 500 6

Ключевые преимущества конструкции по сравнению с OSPB 7

Конфигурации гидравлического контура 8

Полные технические характеристики 10

Полные данные о производительности от OSPC 40 до OSPC 500 10

Руководство по выбору типа схемы 12

Совместимость Danfoss OSPC 13

Взаимозаменяемость размеров 13

Проверка производительности 14

Комплекты уплотнений и запасные части 15

Приложения в разных отраслях 16

Сельскохозяйственная техника 16

Строительство и погрузочно-разгрузочные работы 17

Промышленные и специальные автомобили 17

Гуманизированное управление и послепродажная поддержка 18

Снижение затрат на техническое обслуживание 18

Наличие запасных частей и техническое обслуживание 19

Конкурентное преимущество и ценностное предложение 20

Лидерство в соотношении цена-качество 20

Скорость доставки и глобальная цепочка поставок 21

Гарантия качества и сертификаты 22

Заключение 23

Ссылки 24

Управляющее резюме

Гидравлический усилитель рулевого управления является одной из наиболее важных систем мобильной техники с точки зрения безопасности. Блок рулевого управления орбитрол, также называемый полностью гидравлическим рулевым клапаном или гидростатическим блоком управления рулевым управлением, преобразует механическое вращение рулевого колеса в точно дозированный гидравлический поток, который приводит в движение цилиндры рулевого управления, обеспечивая плавное, отзывчивое и надежное управление направлением движения транспортных средств, начиная от компактных коммунальных машин и заканчивая самой крупной сельскохозяйственной и строительной техникой. Компания HANJIU Technology зарекомендовала себя как ведущий мировой производитель орбитальных рулевых устройств, предложив серию OSPC с полной функциональной и размерной взаимозаменяемостью с линейкой продуктов Danfoss OSPC.

В этом техническом документе представлена ​​полная техническая документация для орбитальных рулевых устройств серии HANJIU OSPC, охватывающая все двенадцать вариантов рабочего объема от OSPC 40 до OSPC 500, а также все четыре конфигурации гидравлических контуров: отсутствие реакции с открытым центром (ON), реакция с открытым центром (OR), закрытый центр (CN) и определение нагрузки (LS). Анализ подтверждает, что агрегаты HANJIU OSPC обеспечивают точность рулевого управления, устойчивость к давлению и срок службы, эквивалентный аналогам Danfoss OSPC, обеспечивая при этом существенные экономические преимущества за счет конкурентоспособных цен, более коротких сроков поставки и гуманизированной модели послепродажного обслуживания, предназначенной для минимизации затрат на техническое обслуживание в течение всего срока службы.

Серия HANJIU OSPC расширяет диапазон рабочего объема рулевого управления от сверхкомпактных 40 см³/об для небольших грузовых автомобилей и садовой техники до внушительных 500 см³/об для самых больших сельскохозяйственных тракторов и тяжелой строительной техники. Благодаря максимальному рабочему давлению до 210 бар и максимальному давлению рулевого управления до 175 бар серия OSPC обеспечивает инженерный запас, необходимый для самых сложных задач рулевого управления. Четыре различные конфигурации гидравлического контура обеспечивают оптимальное соответствие архитектуре любой гидравлической системы — от простых контуров шестеренного насоса с фиксированным рабочим объемом до сложных систем измерения нагрузки — обеспечивая энергоэффективное и быстрое рулевое управление для всего спектра мобильного оборудования.

Введение в технологию рулевого управления орбитролом

Рулевой блок Orbitrol представляет собой знаковое достижение в гидротехнике, объединяя функции дозирующего насоса, гидрораспределителя и приоритетного регулятора расхода в одном компактном корпусе. Эта элегантная интеграция устранила сложную внешнюю водопроводную систему, множество клапанных узлов и проблемы с синхронизацией, присущие более ранним конструкциям гидравлического рулевого управления, сделав орбитрол доминирующей технологией для гидроусилителя рулевого управления внедорожников во всем мире.

Название «орбитрол» происходит от орбитального движения внутреннего набора шестерен Геротора, который служит прецизионным измерительным элементом. Когда оператор вращает рулевое колесо, внутренний клапанный механизм, состоящий из прецизионно обработанной втулки и золотника, направляет гидравлическую жидкость под давлением через комплект Геротора к соответствующему отверстию рулевого цилиндра. Точно контролируемое смещение Геротора на один оборот устанавливает прямую, предсказуемую связь между вращением рулевого колеса и ходом рулевого цилиндра, создавая интуитивное ощущение рулевого управления, которое требуется оператору.

Обозначение OSPC идентифицирует конкретный форм-фактор в более широком семействе продуктов Orbitrol, отличающийся компактным цилиндрическим профилем корпуса, встроенным интерфейсом для монтажа на колонне и расширенным диапазоном рабочего объема, который начинается с компактного размера 40 см³/об. Серия OSPC компании HANJIU Technology основана на многолетнем производственном опыте и постоянном совершенствовании конструкции для создания блоков рулевого управления, которые соответствуют или превосходят стандарты производительности, установленные отраслевыми производителями оригинального оборудования.

Принцип работы клапанов Orbitrol

Орбитрольный рулевой блок HANJIU OSPC работает по принципу гидростатического рулевого управления с закрытым центром, объединяя три функциональных элемента в прецизионно обработанном корпусе:

•Героторный насос-дозатор:Внутренний набор шестерен, состоящий из вращающегося ротора с N внешними кулачками и неподвижного статора с N+1 внутренними зубьями, точно дозирует объем гидравлического масла прямо пропорционально вращению рулевого колеса. Объем этого комплекта Геротора (от 40 до 500 см³/об в зависимости от модели) определяет объем масла, подаваемый за один оборот рулевого колеса, напрямую контролируя чувствительность рулевого управления и количество оборотов от упора до упора.

•Поворотный распределительный клапан:Прецизионно отшлифованная клапанная втулка и золотник, механически соединенные с входным валом рулевого колеса, направляют масло под давлением в соответствующий порт цилиндра, одновременно возвращая выхлопное масло в гидравлический резервуар. В нейтральном (прямолинейном) положении клапан поддерживает минимальный перепад давления и центрированные пути потока. Угловое смещение рулевого колеса постепенно открывает пути потока к соответствующему отверстию цилиндра с точностью дозирования, измеряемой долями градуса.

•Приоритетный регулятор расхода:Встроенный приоритетный клапан гарантирует, что поток рулевого управления получает преимущественную подачу от гидравлического насоса, поддерживая постоянную реакцию рулевого управления независимо от одновременных требований от других гидравлических функций, таких как подъем погрузчика, органы управления навесным оборудованием или вспомогательные контуры. Избыточный поток, превышающий требования рулевого управления, эффективно направляется во вспомогательный гидравлический контур.

Когда оператор начинает поворот, вращение рулевого колеса приводит к смещению золотника клапана относительно гильзы клапана, открывая точно дозированный путь потока от впускного отверстия давления через элемент Геротора к порту активного цилиндра рулевого управления. Геротор, приводимый в движение внутренней механической муфтой, подает точно отмеренный объем масла. Одновременно возвратное масло из противоположного порта цилиндра течет обратно через геротор и выходит в гидробак. Такая схема с обратной связью гарантирует, что положение рулевого цилиндра всегда прямо пропорционально смещению рулевого колеса — независимо от изменений давления в системе, частоты вращения двигателя или внешней нагрузки на управляемые колеса.

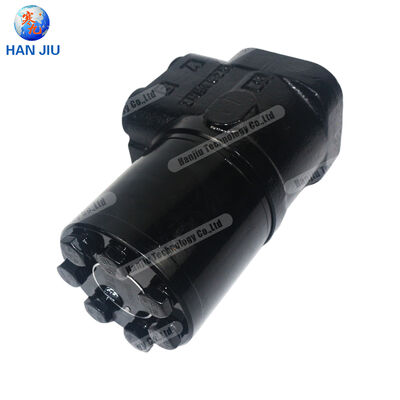

Структурные компоненты и функции

Рулевое управление серии HANJIU OSPC состоит из прецизионных групп компонентов, каждая из которых оптимизирована для обеспечения надежной работы и продления срока службы в сложных условиях эксплуатации мобильных машин:

•Корпус корпуса клапана:Высококачественный литой алюминиевый сплав (EN AC-AlSi10Mg(Fe) или аналогичный) обеспечивает легкую жесткость конструкции и отличные характеристики механической обработки. Внутренние отверстия для втулки клапана, камеры Геротора и элементов управления потоком отточены с точностью до ±5 микрон, что обеспечивает надлежащее уплотнение и минимальные внутренние утечки.

•Втулка клапана и золотник:Компоненты из закаленной легированной стали, прецизионно отшлифованные и притертые для достижения субмикронной чистоты поверхности и контролируемых радиальных зазоров в 3–8 микрон, обеспечивают точное измерение расхода, определяющее качество рулевого управления. Геометрия портов втулки была оптимизирована посредством компьютерного анализа гидродинамики для достижения прогрессивных характеристик потока с минимальными переходными процессами давления.

•Героторный дозирующий комплект:Внутренний набор шестерен с оптимизированным эвольвентным профилем зубьев обеспечивает точное объемное дозирование с минимальным трением. Для агрегатов с большим рабочим объемом дополнительная конфигурация Geroler, в которой используются игольчатые роликоподшипники на границе раздела ротор-статор, дополнительно снижает потери на трение и повышает механический КПД.

•Входной вал в сборе:Интерфейс рулевого колеса доступен со стандартными шлицевыми конфигурациями (обычно диаметром 3/4 дюйма или 1 дюйм со стандартным количеством зубьев), передающим крутящий момент, вводимый оператором, на клапанный механизм через прецизионную опору подшипника, которая компенсирует торцовое смещение и радиальное смещение.

•Предохранительные клапаны:Встроенные поперечные предохранительные клапаны защищают контур рулевого управления от скачков давления, вызванных внешними силами, приложенными к управляемым колесам — ударами дороги, ударами о бордюр или самовыравнивающимся крутящим моментом — а внутренние обратные клапаны предотвращают блокировку давления в цилиндре при отпускании рулевого колеса.

•Система уплотнения:Высококачественные уплотнительные кольца и уплотнения вала из NBR или Viton сохраняют гидравлическую целостность во всем диапазоне рабочих температур от -30°C до +100°C, а дополнительные низкотемпературные уплотнительные материалы рассчитаны на -40°C для применения в арктическом климате.

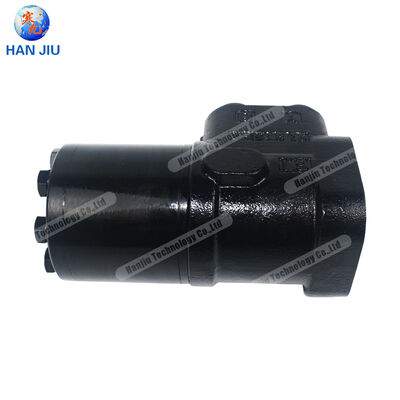

Обзор серии HANJIU OSPC

Серия HANJIU OSPC включает двенадцать вариантов рабочего объема — самый полный ассортимент в отрасли — каждый из которых доступен в четырех конфигурациях гидравлического контура. Эта обширная матрица продуктов предоставляет разработчикам систем рулевого управления беспрецедентную гибкость для оптимизации характеристик рулевого управления для любого применения мобильной техники.

Ассортимент продукции: от OSPC 40 до OSPC 500.

Линейка продуктов серии HANJIU OSPC включает двенадцать моделей рабочего объема, каждый номер модели указывает номинальный рабочий объем геротора в кубических сантиметрах на оборот:

•ОСПК 40:Рабочий объем 40 см³/об — сверхкомпактная точка входа для небольших садовых тракторов, компактных внедорожников, оборудования для гольфа и специализированной техники малой грузоподъемности, где минимальное усилие на рулевое управление и точное управление в ограниченном пространстве имеют первостепенное значение.

•ОСПК 50:Рабочий объем 50 см³/об — Компактный рулевой механизм для небольших коммунальных тракторов, мини-погрузчиков и коммунальной техники, требующей легкого, отзывчивого рулевого управления и компактных установочных размеров.

•ОСПК 63:Рабочий объем 63 см³/об — идеально подходит для компактных тракторов, небольших вилочных погрузчиков и грузовых автомобилей, где отзывчивое рулевое управление и компактная упаковка являются приоритетами конструкции.

•ОСПК 80:Рабочий объем 80 см³/об — универсальный вариант среднего класса для средних сельскохозяйственных тракторов, компактных колесных погрузчиков и телескопических погрузчиков, обеспечивающий оптимальный баланс чувствительности рулевого управления и комфортных усилий оператора.

•ОСПК 100:Рабочий объем 100 см³/об — наиболее распространенный рабочий объем для стандартных сельскохозяйственных тракторов мощностью до 120 л.с., обеспечивающий стандартную для отрасли точность рулевого управления и комфортные, неутомительные усилия оператора.

•ОСПК 125:Рабочий объем 125 см³/об — оптимизирован для более крупных сельскохозяйственных тракторов мощностью 120–180 л.с. и средней строительной техники, уменьшает повороты рулевого колеса от упора до упора для повышения производительности.

•ОСПК 160:Рабочий объем 160 см³/об — Рулевое управление для тяжелых условий эксплуатации для больших тракторов, больших колесных погрузчиков и тяжелых вилочных погрузчиков, где необходимы высокая скорость потока рулевого управления и пониженный крутящий момент, воздействующий на оператора.

•ОСПК 200:Рабочий объем 200 см³/об — Высокопроизводительное рулевое управление для крупной сельскохозяйственной техники мощностью свыше 180 л.с., тяжелой строительной техники и крупнотоннажных погрузочно-разгрузочных машин.

•ОСПК 250:Рабочий объем 250 см³/об — Сверхтяжелое рулевое управление для самых больших тракторов, шарнирно-сочлененных самосвалов и специализированной промышленной техники, требующей максимальной скорости рулевого управления.

•ОСПК 315:Рабочий объем 315 см³/об — стандартный агрегат максимальной производительности для самого крупного мобильного оборудования, требующего минимального воздействия на рулевое колесо для обеспечения максимального поворота рулевого управления.

•ОСПК 400:Рабочий объем 400 см³/об — сверхвысокая производительность для специализированного тяжелого оборудования и нестандартных систем рулевого управления, требующих экстремальных расходов рулевого управления.

•ОСПК 500:Рабочий объем 500 см³/об — флагманская модель, обеспечивающая максимальный поток рулевого управления для самой крупной и тяжелой управляемой техники в отрасли, включая большие карьерные самосвалы и основное землеройное оборудование.

Ключевые преимущества конструкции перед OSPB

Хотя серии HANJIU OSPC и OSPB имеют общие внутренние технологии и производственные процессы, серия OSPC предлагает несколько конструктивных усовершенствований, которые делают ее предпочтительным выбором для многих OEM-производителей и послепродажного обслуживания:

•Расширенный диапазон смещения:В серию OSPC входит OSPC 40 — орбитрол с наименьшим рабочим объемом в стандартной линейке отрасли — обеспечивающий гидравлическое рулевое управление для самых маленьких грузовых автомобилей и компактного оборудования, для которого в противном случае потребовались бы ручные или электрогидравлические решения для рулевого управления.

•Компактный профиль кузова:Конструкция кузова OSPC имеет немного более компактный цилиндрический профиль по сравнению с эквивалентными блоками OSPB, что обеспечивает повышенную гибкость установки в автомобилях с ограниченным размером рулевой колонки.

•Оптимизированная геометрия потока:Уточнение внутренних каналов потока с помощью вычислительной гидродинамики снижает падение давления в нейтральном положении примерно на 8–10 % по сравнению с конструкциями более раннего поколения, повышая общую эффективность гидравлической системы.

•Усовершенствованная технология уплотнения:Усовершенствованная геометрия канавок уплотнения и запатентованные составы соединений NBR/Viton продлевают срок службы уплотнения до 35% при ускоренных испытаниях на срок службы, сокращая частоту технического обслуживания и общую стоимость владения.

•Единый интерфейс портирования:Серия OSPC имеет стандартизированное расположение портов для всех вариантов рабочего объема, что упрощает конструкцию гидравлической системы и уменьшает количество вариантов шлангов и фитингов, необходимых для многомодельных семейств оборудования.

Конфигурации гидравлического контура

Каждый вариант рабочего объема HANJIU OSPC доступен в четырех различных конфигурациях гидравлического контура, что обеспечивает точное соответствие архитектуре гидравлической системы автомобиля:

ВКЛ — Открытый центр, отсутствие реакции

Конфигурация с открытым центром без реакции поддерживает открытый путь потока через клапан в нейтральном (прямолинейном) положении, позволяя потоку насоса циркулировать с минимальным перепадом давления. При повороте рулевого колеса клапан постепенно перекрывает путь с открытым центром, одновременно открывая путь дозирования к цилиндрам рулевого управления. Обозначение «нереакция» означает, что внешние силы на управляемые колеса — от неровностей дороги, препятствий или момента самовыравнивания шин — не передаются обратно на рулевое колесо.

Эта конфигурация обеспечивает максимально комфортную работу оператора за счет устранения отдачи рулевого колеса, что делает ее предпочтительным выбором для сельскохозяйственных тракторов, колесных погрузчиков, вилочных погрузчиков и аналогичного оборудования, где операторы проводят продолжительное время в кабине. Схема включения полностью совместима с шестеренными насосами фиксированного рабочего объема и представляет собой наиболее экономичную архитектуру системы рулевого управления.

ИЛИ — Открытый Центр, Реакция

Конфигурация Open Center Reaction обеспечивает прямую механическую обратную связь от управляемых колес к рулевому колесу через внутреннюю муфту набора Gerotor. Эта обратная связь позволяет оператору определять дорожные условия, пределы сцепления шин и нагрузки на рулевое управление — информацию, которая может повысить безопасность и управляемость во время работы на высоких скоростях.

Конфигурация OR предпочтительна в дорожных транспортных средствах, высокоскоростных сельскохозяйственных транспортных тракторах и в некоторых отраслях промышленности, где оператор получает преимущества от тактильной обратной связи при рулевом управлении. Однако характеристика реакции также передает удары по рукам оператора, что может снизить комфорт при длительной работе на пересеченной местности.

CN — Закрытый центр

Конфигурация с закрытым центром предназначена для использования с поршневыми насосами переменной производительности, оснащенными управлением с компенсацией давления. В нейтральном положении клапан перекрывает весь поток через блок рулевого управления, поддерживая в насосе низкое резервное давление (обычно 15–25 бар). Вход рулевого управления открывает клапан, требуя расхода от насоса, который реагирует увеличением рабочего объема, чтобы обеспечить необходимый поток рулевого управления.

Контур CN исключает непрерывный поток через блок рулевого управления при движении прямо, что значительно снижает потребление энергии и нагрев гидравлического масла по сравнению с системами с открытым центром. Эта конфигурация все чаще используется в современном оборудовании, где приоритетами проектирования являются топливная экономичность, сокращение выбросов и управление температурным режимом. Контур CN требует совместимого насоса переменной производительности и не подходит для установок с насосами постоянной производительности.

LS — измерение нагрузки

Конфигурация Load Sensing представляет собой самую передовую и энергоэффективную архитектуру схемы рулевого управления. В дополнение к функции блокировки с закрытым центром клапан LS генерирует сигнал определения нагрузки — обратную связь по давлению, пропорциональную мгновенной потребности в рулевом управлении, — который управляет насосом, чувствительным к нагрузке. Этот сигнал гарантирует, что насос подает именно тот расход и давление, которые необходимы для текущих потребностей в рулевом управлении, сводя к теоретическому минимуму потери энергии.

Конфигурация LS обеспечивает дополнительное преимущество, заключающееся в поддержании идеально постоянной скорости и ощущения рулевого управления независимо от изменений оборотов двигателя, одновременных требований к гидравлике от других функций или изменений нагрузки на рулевое управление. По мере увеличения сопротивления рулевому управлению (крутые повороты, мягкий грунт, тяжело нагруженное оборудование) система определения нагрузки автоматически увеличивает мощность насоса для поддержания равномерных характеристик рулевого управления. Схема LS является предпочтительной спецификацией для оборудования премиум-класса, где качество рулевого управления и энергоэффективность являются первостепенными задачами проектирования.

Полные технические характеристики

Следующие подробные данные о производительности были получены в результате производственных испытаний, проведенных в соответствии со стандартом ISO 4925 и протоколами испытаний орбитрола, являющимися отраслевыми стандартами. Все значения представляют собой статистические средние результаты испытаний производственных образцов с использованием гидравлического масла на минеральной основе (ISO VG 46) при стабилизированной рабочей температуре 50°C.

От OSPC 40 до OSPC 500 — полные данные о производительности

В таблице 1 представлена ​​полная таблица технических характеристик двенадцати вариантов орбитального рулевого устройства серии HANJIU OSPC. Непрерывные номинальные значения применяются к длительной работе; прерывистые характеристики применяются не более чем для 10% каждой минуты работы.

Таблица 1. Полные технические характеристики серии HANJIU OSPC

Ключевые наблюдения из таблицы спецификаций включают в себя: (1) Серия OSPC простирается от ультракомпактной модели с расходом 40 см³/об до ведущей в отрасли модели с производительностью 500 см³/об, обеспечивая наиболее полный доступный диапазон рабочего объема; (2) Максимальное рабочее давление 210 бар и максимальное давление рулевого управления 175 бар обеспечивают достаточные возможности для самых сложных задач рулевого управления; (3) Входной крутящий момент в диапазоне от 1,2 Нм (OSPC 40) до 3,5 Нм (OSPC 500) обеспечивает комфортное рулевое усилие для автомобилей всех размеров; (4) Расширенный диапазон предохранительных клапанов (35–175 бар) позволяет удовлетворить различные требования к нагрузке на рулевое управление для всей линейки продукции.

Руководство по выбору типа схемы

Выбор подходящей конфигурации гидравлического контура зависит от типа насоса транспортного средства, требований к характеристикам рулевого управления и приоритетов энергоэффективности. В таблице 2 представлена ​​структурированная справочная информация по выбору:

Таблица 2. Руководство по выбору конфигурации схемы HANJIU OSPC

Совместимость Danfoss OSPC

Серия HANJIU OSPC обеспечивает полную физическую и функциональную взаимозаменяемость с орбитальными рулевыми устройствами серии Danfoss OSPC. Эта взаимозаменяемость охватывает все двенадцать вариантов рабочего объема и все четыре конфигурации контуров, предоставляя OEM-производителям и вторичному рынку полностью совместимый альтернативный источник питания блока рулевого управления.

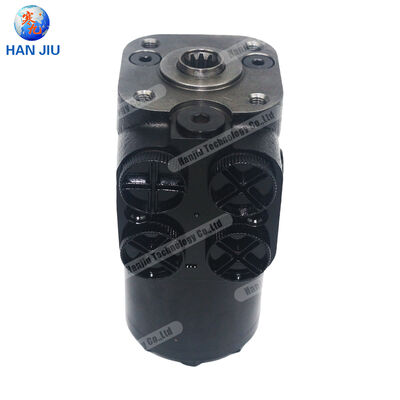

Взаимозаменяемость размеров

Важные интерфейсы монтажа и подключения соответствуют спецификациям Danfoss OSPC, что позволяет осуществлять прямую замену без внесения изменений в рулевые колонки, гидравлическую систему или конструкцию автомобиля:

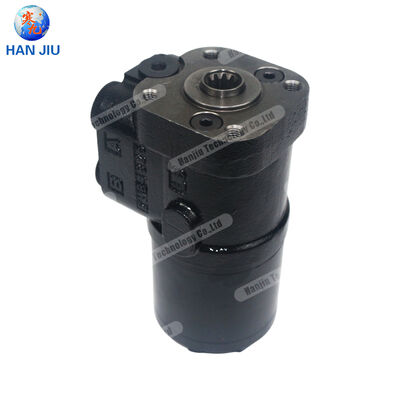

•Монтажный интерфейс:Стандартный фланец с четырьмя болтами, диаметром направляющей детали 31,75 мм и монтажными болтами M6 с окружностью болтов 50,8 мм — идентично конфигурации Danfoss OSPC для всех вариантов рабочего объема.

•Входной вал:Варианты валов рулевой колонки, соответствующие отраслевым стандартам, включая шлицевые валы диаметром 3/4 дюйма и 1 дюйм (различное количество зубьев), шпоночные валы с деревянными шпонками и конические конфигурации соответствуют предложениям Danfoss по прямой совместимости.

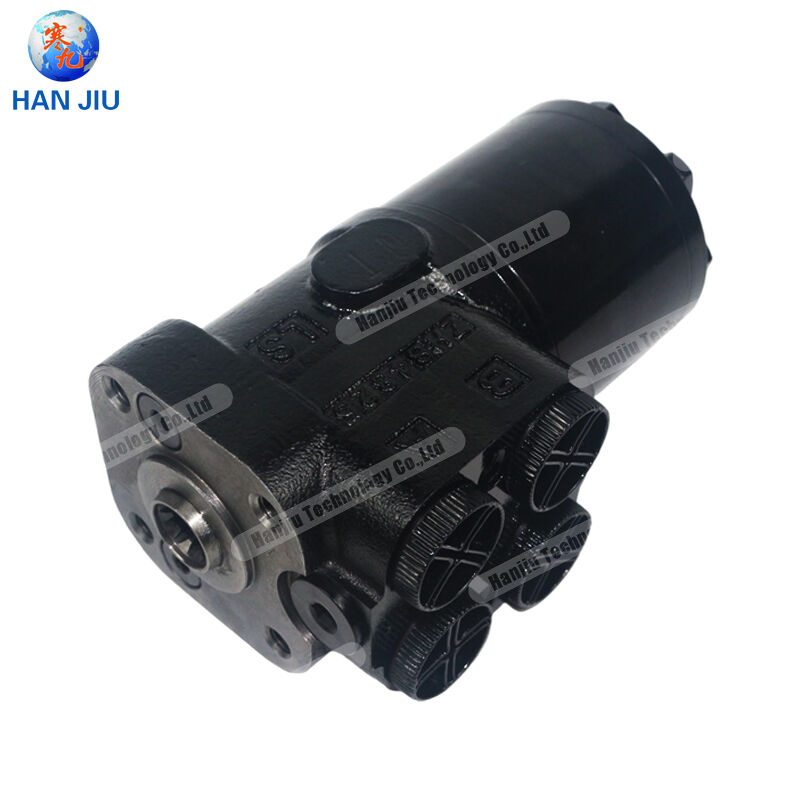

•Конфигурация порта:Стандартное расположение портов P (давление), T (бак), L/R (цилиндр) с резьбой M18×1,5 или 3/8-16 UNF, расположенное идентично устройствам Danfoss OSPC для бесшовного гидравлического соединения.

•Общий конверт:Диаметр корпуса, высота фланца, удлинение вала и общая длина соответствуют спецификациям Danfoss OSPC с точностью до ±0,3 мм, что обеспечивает отсутствие помех при замене.

•Сигнальный порт LS:Устройства конфигурации с определением нагрузки включают сигнальный порт LS, расположенный в том же положении и ориентации, что и устройства Danfoss OSPC-LS, что обеспечивает прямое подключение к устройствам управления насосом, чувствительным к нагрузке, без переходных фитингов.

Проверка производительности

Независимые испытания подтверждают эквивалентность производительности между орбитальными рулевыми устройствами серий HANJIU и Danfoss OSPC. Ключевые проверенные параметры включают в себя:

•Точность измерения:Объемное смещение в пределах ±3% от номинального значения во всем диапазоне рабочих давлений и температур, что соответствует производственным допускам Danfoss.

•Характеристики клапана:Падение давления в нейтральном положении, динамика расхода и линейность измерения соответствуют спецификациям Danfoss в пределах погрешности тестовых измерений.

•Целостность давления:Все модели структурно протестированы при 1,5-кратном максимальном рабочем давлении (315 бар) без сбоев, что соответствует запасам безопасности Danfoss.

•Усилие рулевого управления:Характеристики входного крутящего момента (крутящий момент при трогании с места, при движении и крутящий момент на градиенте) находятся в пределах спецификаций Danfoss, обеспечивая эквивалентное ощущение рулевого управления.

•Долговечность:Ускоренные испытания на срок службы до 2 миллионов циклов рулевого управления подтверждают целостность уплотнений, скорость износа и сохранение точности дозирования, эквивалентную опубликованным данным Danfoss.

Комплекты уплотнений и запасные части

Полные комплекты уплотнений для капитального ремонта рулевых блоков серии HANJIU OSPC имеют перекрестную ссылку на номера деталей Danfoss. Комплект уплотнений (соответствует Danfoss 151B0124 для стандартной конфигурации из бутадиен-нитрильного каучука) включает в себя все уплотнительные кольца, уплотнения вала, уплотнения корпуса Геротора и прокладки корпуса клапана, необходимые для полного ремонта агрегата.

Отдельные сервисные компоненты — комплекты героторов, гильзы клапанов, золотники клапанов, узлы входного вала и картриджи обратных клапанов — хранятся как оригинальные детали HANJIU с полноразмерной сертификацией. Модульная конструкция OSPC позволяет выполнять ремонт на уровне компонентов, сокращая типичные затраты на ремонт на 60-70% по сравнению с полной заменой блока.

Приложения в разных отраслях

Рулевые устройства Orbitrol серии HANJIU OSPC служат ядром рулевого управления для широкого спектра мобильной техники на рынках сельскохозяйственной, строительной, промышленной и специальной техники по всему миру.

Сельскохозяйственная техника

Сельскохозяйственная техника представляет собой крупнейший рынок рулевых агрегатов Orbitrol. Серия HANJIU OSPC предназначена для всего спектра сельскохозяйственной техники, от компактных орудий до крупнейшего основного полевого оборудования:

•Компактные и садовые тракторы:Устройства OSPC 40-63 обеспечивают рулевое управление для тракторов мощностью до 50 л.с., а конфигурация включения без реакции обеспечивает комфорт оператора во время длительных полевых операций.

•Тракторы среднего класса:Агрегаты OSPC 80–125 являются отраслевым стандартом для тракторов мощностью 50–180 л.с., обеспечивая оптимальный баланс точности рулевого управления и комфортных усилий оператора.

•Большие пропашные и сочлененные тракторы:Агрегаты OSPC 160-250 обслуживают самые большие сельскохозяйственные тракторы (180-400+ л.с.), обеспечивая быструю реакцию рулевого управления при минимальном усилии на колесах.

•Самоходные комбайны и опрыскиватели:Агрегаты OSPC 100-200 с дополнительной конфигурацией LS обеспечивают точное и отзывчивое рулевое управление, необходимое для точной уборки урожая и внесения химикатов.

•Специальное сельскохозяйственное оборудование:Тракторы для виноградников, садовые машины, комбайны для уборки сахарного тростника и хлопкоуборочные машины используют агрегаты OSPC 63-160, адаптированные к их конкретным требованиям к геометрии рулевого управления.

Строительство и погрузочно-разгрузочные работы

Строительное и погрузочно-разгрузочное оборудование подвергает системы рулевого управления тяжелым ударным нагрузкам, непрерывной работе и суровым условиям окружающей среды. Серия HANJIU OSPC демонстрирует проверенную надежность в:

•Колесные погрузчики:Агрегаты OSPC 100-200 выдерживают тяжелые рулевые нагрузки фронтальных погрузчиков грузоподъемностью от 1 до 10 тонн и имеют поперечную защиту от ударов обочины и сил копания.

•Вилочные погрузчики:Устройства OSPC 63-125 обеспечивают точное рулевое управление складскими и дворовыми вилочными погрузчиками (1,5-16 тонн), где маневренность в ограниченном пространстве напрямую влияет на производительность.

•Экскаваторы-погрузчики:Устройства OSPC 100-160 удовлетворяют требованиям двухрежимного рулевого управления — отзывчивого движения по дороге и точной маневренности на рабочей площадке.

•Мини-погрузчики и компактные гусеничные погрузчики:Устройства OSPC 80-125 управляют колесными или гусеничными двигателями с гидростатическим приводом и возможностью быстрого изменения направления движения.

•Телескопические погрузчики:Блоки OSPC 100–160 обеспечивают стабильное движение по прямой и быстрое прохождение поворотов на пересеченной местности при полной загрузке.

•Сочлененные самосвалы:Агрегаты OSPC 200-315 выдерживают высокие рулевые нагрузки больших сочлененных самосвалов (25-60 тонн) на тяжелых строительных и горнодобывающих объектах.

Промышленные и специальные автомобили

Помимо традиционных сельскохозяйственных и строительных рынков, рулевые агрегаты HANJIU OSPC используются в различных отраслях промышленности и специального назначения:

•Подземные горнодобывающие машины:Низкопрофильные погрузчики, бронетранспортеры и коммунальные машины на горнодобывающих предприятиях используют агрегаты OSPC 100-200 для надежного управления в тесных, пыльных подземных условиях.

•Оборудование наземного обслуживания аэропорта:Авиационные буксиры, погрузчики багажа, фургоны для общественного питания и тягачи-толкатели используют агрегаты OSPC 80-160 для точного маневрирования на малых скоростях.

•Морское и портовое оборудование:Морские вилочные погрузчики, доковые погрузчики, портальные транспортеры и судостроительные транспортеры оснащаются коррозионностойкими установками OSPC для работы в условиях солевого тумана.

•Дорожно-эксплуатационная и муниципальная техника:Подметальные машины, снегоочистители, грейдеры, коммунальные машины и мусоровозы оснащены агрегатами OSPC 100-200, обеспечивающими надежное всепогодное рулевое управление.

•Оборудование для технического обслуживания железных дорог:В машинах для ремонта пути, рельсошлифовальных машинах, подбивочных машинах и железнодорожном транспорте используются агрегаты OSPC 125-250 для двухрежимного рулевого управления.

Гуманизированное управление и послепродажная поддержка

Философия гуманного управления HANJIU Technology ставит операционный успех клиента в центр каждого бизнес-решения. Это обязательство распространяется на весь жизненный цикл рулевого устройства — от консультаций по применению до десятилетий надежной эксплуатации в полевых условиях — с явной целью минимизировать общую стоимость владения и максимально увеличить время безотказной работы оборудования.

Снижение затрат на техническое обслуживание

В мобильной технике, где время простоя напрямую влияет на доход и сезонную производительность, стратегия технического обслуживания существенно влияет на общую стоимость владения. HANJIU рассматривает каждый компонент затрат:

•Программы профилактического обслуживания:Индивидуальные графики технического обслуживания, основанные на часах работы, серьезности условий окружающей среды и анализе состояния гидравлического масла. Своевременная замена уплотнений предотвращает непредвиденные неисправности и позволяет избежать ненужного обслуживания компонентов с оставшимся сроком службы.

•Экономичные комплекты уплотнений:Стоимость полных комплектов уплотнений OSPC для капитального ремонта составляет 55–65 % от эквивалентной цены комплекта Danfoss, что напрямую снижает самые большие текущие затраты на техническое обслуживание для операторов оборудования, оснащенного орбитролом.

•Ремонтопригодность компонентов:Модульная конструкция OSPC обеспечивает экономичный ремонт на уровне компонентов — заменяя отдельные комплекты Героторов, золотники клапанов или уплотнения вала, а не целые блоки — снижая затраты на ремонт на 60-70%.

•Оптимизация гидравлической системы:HANJIU предоставляет бесплатное техническое руководство по выбору гидравлической жидкости, спецификациям фильтрации (коды чистоты ISO 4406) и интерпретации результатов анализа масла, чтобы максимально увеличить срок службы блока рулевого управления. Правильное управление жидкостями может продлить срок службы уплотнений до 50%.

Наличие запчастей и техническое обслуживание

HANJIU поддерживает значительный запас комплектных устройств серии OSPC и всех запасных частей в распределительных центрах, стратегически расположенных в Азии, Европе, на Ближнем Востоке, в Африке, Северной Америке и Южной Америке. Этот глобальный склад позволяет выполнять заказы на стандартные детали в течение 24-48 часов в большинство крупных промышленных центров по всему миру.

Услуги технической поддержки включают консультации по проектированию приложений, помощь в устранении неполадок, обработку гарантийных претензий и анализ неисправностей через региональные центры поддержки, укомплектованные специалистами в области гидравлики. Техническая документация — руководства по установке, гидравлические схемы, блок-схемы устранения неполадок, модели 3D STEP и видеоуроки по ремонту — доступна на техническом портале HANJIU на английском, китайском, испанском, русском, португальском и арабском языках.

Конкурентное преимущество и ценностное предложение

На мировом рынке рулевых устройств Орбитрол компания HANJIU Technology предлагает дифференцированное ценностное предложение, которое сочетает в себе проверенное инженерное совершенство с убедительными экономическими и логистическими преимуществами.

Лидерство в соотношении цена-качество

Анализ рынка показывает, что рулевые устройства серии HANJIU OSPC обеспечивают экономию затрат на приобретение на 45-60% по сравнению с аналогами Danfoss OSPC, в зависимости от спецификации и объемов поставок. Такое ценовое преимущество обусловлено:

•Вертикальная производственная интеграция:Собственное литье алюминия под давлением, прецизионная обработка на станках с ЧПУ, производство, сборка и тестирование героторов устраняют промежуточную прибыль поставщика и обеспечивают полный контроль качества.

•Передовые технологии производства:Инвестиции в обрабатывающие центры с ЧПУ, прецизионное шлифовальное оборудование, автоматизированные системы сборки и инфраструктуру компьютеризированного тестирования позволяют достичь эффективности производства мирового уровня.

•Оптимизированная цепочка поставок:Долгосрочные соглашения с сертифицированными поставщиками сырья и современное управление запасами на основе ERP минимизируют затраты на закупки, обеспечивая при этом стабильное качество материалов.

•Эффективное распространение:Прямые заводские отношения с авторизованными региональными дистрибьюторами устраняют многоуровневые дистрибьюторские наценки, сохраняя конкурентоспособные цены на каждом уровне цепочки поставок.

Такая экономическая структура позволяет HANJIU предлагать блоки рулевого управления OSPC по ценам значительно ниже, чем у аналогов Danfoss, сохраняя при этом эквивалентное инженерное качество — ценностное предложение, особенно привлекательное для OEM-производителей, интегрирующих рулевое управление в производственное оборудование, операторов арендного парка и дистрибьюторов послепродажного обслуживания в развивающихся странах.

Скорость доставки и глобальная цепочка поставок

HANJIU поддерживает годовую производственную мощность, превышающую 150 000 единиц рулевого управления орбитального типа, со стандартным сроком поставки 7-12 рабочих дней для конфигураций по каталогу для всех двенадцати вариантов рабочего объема и четырех типов контуров. Ускоренное производство удовлетворяет срочные потребности, доставка занимает всего 3-5 рабочих дней.

Глобальное логистическое партнерство с признанными международными экспедиторами обеспечивает надежную доставку «от двери до двери» по всему миру. В экспортной упаковке используются деревянные ящики, сертифицированные ISPM-15, с защитой от влаги в вакуумной упаковке. Полная экспортная документация — коммерческие счета, упаковочные листы, сертификаты происхождения, декларации соответствия CE и сертификаты испытаний — готовится собственными силами, чтобы избежать задержек при таможенном оформлении.

Для крупных OEM-клиентов HANJIU предлагает программы запасов, управляемых поставщиками (VMI), и программы консигнационных запасов, при которых запасы размещаются на объектах клиента или рядом с ними, что эффективно сокращает время доставки для повторяющихся заказов.

Гарантия качества и сертификаты

HANJIU Technology использует комплексную систему управления качеством, сертифицированную по стандарту ISO 9001:2015, с маркировкой CE для всех агрегатов серии OSPC, поставляемых в Европейскую экономическую зону, и сертификацией ECE R79 для систем рулевого управления дорожных транспортных средств. Программа качества включает входной контроль материалов, проверку размеров в процессе производства, 100% функциональные испытания на конечном этапе производства и статистический отбор проб для проверки расширенного срока службы.

Каждый рулевой блок HANJIU OSPC проходит обязательные 100% заводские испытания: (1) Падение давления в нейтральном положении при номинальном расходе; (2) Точность измерения в нескольких точках расхода и давления; (3) Измерение входного крутящего момента; (4) Давление открытия поперечного предохранительного клапана; (5) Внешняя утечка при максимальном давлении; (6) Проверьте работоспособность клапана; (7) Точность сигнала измерения нагрузки (единицы LS). Данные испытаний записываются в электронном виде по серийному номеру для полной прослеживаемости, сертификаты предоставляются по запросу.

Сертификаты материалов подтверждают соответствие алюминиевых корпусов (EN AC-AlSi10Mg(Fe)), клапанной стали (легированная инструментальная сталь), материала геротора (легированная сталь с прецизионной закалкой) и уплотнительных компаундов (стандарт NBR 70 по Шору A, опционально FKM/Viton). Металлургический анализ третьей стороны в лабораториях, аккредитованных по стандарту ISO 17025, проводится ежеквартально для подтверждения внутреннего контроля качества.

Заключение

Рулевые устройства Orbitrol серии HANJIU OSPC представляют собой технически зрелое и коммерчески привлекательное решение для гидроусилителя рулевого управления для всего спектра мобильной техники — от компактных грузовых автомобилей до крупнейшей сельскохозяйственной и строительной техники. Полная взаимозаменяемость с моделями Danfoss OSPC, подтвержденная посредством всестороннего анализа размеров, независимых испытаний производительности и обширного документированного обслуживания на местах, обеспечивает уверенность, необходимую для спецификации OEM и замены послепродажного обслуживания.

Благодаря двенадцати вариантам рабочего объема от 40 до 500 см³/об (самый широкий ассортимент в отрасли) и четырем конфигурациям гидравлического контура (ON, OR, CN, LS) серия HANJIU OSPC предоставляет разработчикам систем рулевого управления беспрецедентную гибкость для оптимизации характеристик рулевого управления для любого применения. Интеграция прецизионного героторного дозирования, усовершенствованной конструкции клапанов и строгого качества изготовления обеспечивает точность рулевого управления, надежность и срок службы, необходимые современному мобильному оборудованию.

В сочетании с ценой приобретения на 45–60 % ниже установленных OEM-альтернатив, сроками поставки, измеряемыми днями, а не месяцами, и гуманизированной философией послепродажного обслуживания, ориентированной на минимизацию затрат на владение в течение всего срока службы, серия HANJIU OSPC предлагает все более привлекательное ценовое предложение. По мере того, как рынки мобильной техники во всем мире развиваются в сторону повышения экономической эффективности без ущерба для безопасности и производительности, HANJIU Technology выступает в качестве предпочтительного стратегического партнера в поставках блоков рулевого управления орбитрола - с постоянными инвестициями в производственные мощности, совершенствование системы качества и глобальное распространение, обеспечивающее усиление конкурентных преимуществ в предстоящие годы.

Ссылки

•Решения Danfoss Power:Техническая информация: Устройства управления OSPC Orbitrol (публикация 520L0620).

•ИСО 4925:2020:Транспорт дорожный. Спецификация тормозных жидкостей не на нефтяной основе для гидравлических систем.

•ЕЭК Р79:Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении рулевого оборудования.

•ИСО 9001:2015:Системы менеджмента качества. Требования (Справочник по сертификации HANJIU).

•ИСО 4406:2017:Гидравлическая жидкость. Жидкости. Метод кодирования уровня загрязнения твердыми частицами.

•Технический каталог HANJIU:Устройства рулевого управления Orbitrol серии OSPC — полные технические характеристики изделия, габаритные чертежи, коды заказа и схемы гидравлических цепей.

•Технический бюллетень HANJIU AE-2024-09:Методика определения размеров рулевого устройства OSPC Orbitrol для сельскохозяйственных, строительных и промышленных транспортных средств.
