Серия HANJIU OMT

Орбитальные гидравлические двигатели

Белая книга

Совместимость с Danfoss. Оптимизированная стоимость. Быстрая доставка.

Шицзячжуан Ханьчжу Технологическая Компания, ООО 2025

Содержание

Резюме 3

Введение в Orbital Motors 4

Принцип работы Orbital Motors 4

Ключевые структурные компоненты 5

Обзор серии HANJIU OMT 6

Ассортимент продукции и обозначение модели 6

Основные особенности дизайна 7

Полные технические спецификации 8

ОМТ 160 до ОМТ 800 ️ Полный информационный лист 8

Кривые гидравлической производительности 10

Совместимость и взаимозаменяемость Danfoss 11

Эквивалентность измерений 11

Анализ эффективности 12

Комплекты для уплотнения и технические части 13

Применение в различных отраслях 14

Сельскохозяйственные машины 14

Строительное и горное оборудование 15

Промышленное и морское применение 15

Гуманизированное управление и общая стоимость владения 16

Стратегия сокращения затрат на обслуживание 16

Доступность деталей и послепродажная поддержка 17

Конкурентоспособные цены и превосходство в цепочке поставок 18

Анализ соотношения цены и эффективности 18

Быстрая доставка и глобальная логистика 19

Протоколы контроля качества и испытаний 20

Заключение 21

Ссылки и дальнейшее чтение 22

Резюме

Рынок гидравлических орбитальных двигателей долгое время доминировал над известными европейскими брендами, а Danfoss фактически является эталоном в отрасли.ведущий китайский производитель гидравлики, базирующийся в Шицзячжуане, has engineered the BMT/OMT series orbital motors that achieve complete functional and dimensional interchangeability with the Danfoss OMT series — including all eight displacement variants from OMT 160 through OMT 800.

Эта техническая книга содержит всеобъемлющие инженерные данные, подтверждение производительности и руководство по применению для серии HANJIU OMT.Наш анализ показывает, что орбитальные двигатели HANJIU обеспечивают эквивалентную объемную эффективность, давление и срок службы для аналогов Danfoss, при этом предлагая значительное сокращение общей стоимости владения за счет конкурентоспособных цен, быстрых циклов поставки,и гуманизированной философии послепродажного обслуживания, предназначенной для минимизации затрат на обслуживание в течение всего жизненного цикла оборудования.

Ключевые выводы включают: 1) полную взаимозаменяемость с моторами Danfoss OMT 160, OMT 200, OMT 250, OMT 315, OMT 400, OMT 500, OMT 630 и OMT 800; 2) диапазон объемов от 161.1 см3/обратно до 801.8 см3/обратно для средних и тяжелых гидравлических применений; (3) непрерывное рабочее давление до 200 бар с максимальной мощностью до 275 бар;(4) Производство с сертификацией CE с полной прослеживаемостью качества; и (5) Сроки доставки значительно короче, чем у европейских источников OEM.

Введение в Orbital Motors

Гидравлические орбитальные двигатели, также известные как героторные двигатели или орбитальные двигатели, представляют собой критический класс гидравлических приводов с низкой скоростью и высоким крутящим моментом (LSHT), широко используемых в мобильных машинах,промышленное оборудование, и морских применений. These motors convert hydraulic energy into mechanical rotational force through an internal gear mechanism characterized by an orbiting inner rotor and a stationary outer stator with a differential tooth count — typically implementing the Gerotor or Geroler principle.

Серия OMT специально обозначает семейство орбитальных двигателей среднего и большого смещения, предназначенных для требовательных приложений, требующих значительного момента вращения при умеренных скоростях.Обозначение серии возникло в иерархии продуктов Danfoss и с тех пор стало отраслевой стандартной номенклатурой, принятой совместимыми производителями во всем мире., включая HANJIU Technology, M+S Hydraulics, Eaton Char-Lynn и другие.

HANJIU Technology зарекомендовала себя как один из ведущих китайских производителей гидравлических двигателей,специализируется на производстве орбитальных двигателей с полной взаимозаменяемостью между крупными мировыми брендамиСерия BMT компании (внутреннее обозначение) напрямую соответствует отраслевой стандартной спецификации OMT,обеспечение бесперебойной замены существующих установок Danfoss OMT без модификации гидравлических цепей, монтажные интерфейсы или соединения трансмиссии.

Принцип работы орбитальных двигателей

Основной принцип работы орбитального двигателя сосредоточен на наборе редукторов Gerotor,с фиксированной внешней передачей (статором) с N+1 внутренними зубами и вращающейся внутренней передачей (ротором) с N внешними долямиКогда гидравлическая жидкость под давлением попадает в двигатель через впускную шлюз,распределительный клапан, обычно выполненный в виде прецизионно обработанного дискового клапана, последовательно направляет жидкость в расширяющиеся объемные камеры, образованные между зубами ротора и статора..

Дифференциал давления в этих камерах генерирует как орбитальное движение ротора вокруг центральной линии статора, так и вращающийся компонент.Сплинированный приводной вал сцепления переводит это комбинированное орбитальное вращение движение в чистое концентрическое вращение на выходном вале, обеспечивающий высокий крутящий момент при относительно низких скоростях.значительное упрощение конструкции системы и снижение общего веса приводной линии.

Система распределения дисковых клапанов, используемая в серии OMT, обеспечивает превосходные характеристики эффективности по сравнению со старыми конструкциями катушек.напрямую приводящийся выходной вал, создает более короткие и прямые пути жидкости от входа в рабочие камеры,минимизировать падение давления и повысить объемную эффективность. Особенно важно при работе на низких скоростях, где требуется точное регулирование скорости..

Ключевые структурные компоненты

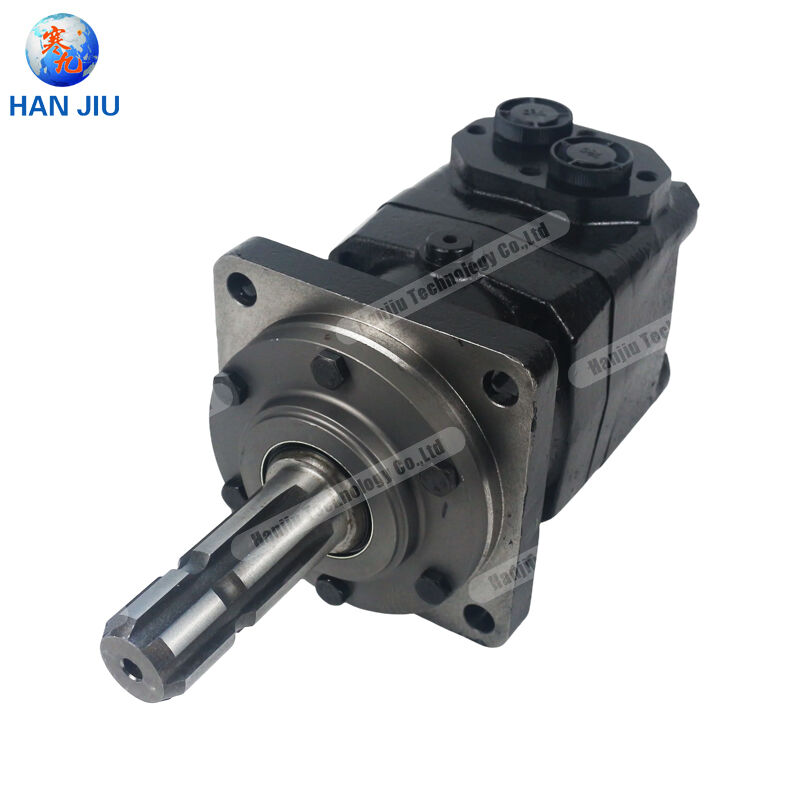

Орбитальный двигатель серии HANJIU OMT состоит из нескольких деталей, которые вместе определяют производительность, надежность и срок службы:

•Гераторный/геролеровский набор передач:Сердце двигателя, обработанное с ограниченными допустимыми значениями для минимизации внутренней утечки при сохранении эффективного образования смазочной пленки между контактными поверхностями.

•Дисковый клапан распределитель:Плоский диск с точной грунтовкой с почками, которые выровняются с отверстиями героторной камеры, обеспечивая оптимальное время подачи жидкости и выхлопа.

•Конические роликовые подшипники:Передние и задние конические роликовые подшипники обеспечивают исключительную радиальную и осевую грузоподъемность, способную вмещать значительные внешние нагрузки вала без преждевременного износа.

•Запечатка вала высокого давления:Дизайн герметичности с двумя губами с исключением пыли поддерживает целостность системы при высоком давлении на линии возврата, исключая необходимость в отдельной канализации в большинстве установок.

•Проверьте сборку клапана:Интегрированные противокавитационные отказные клапаны защищают двигатель от повреждений во время замедления и предотвращают чрезмерное давление на уплотнение вала.

•Фланц с четырьмя болтами:Стандартный квадратный фланц с пилотным диаметром и натянутыми монтажными отверстиями обеспечивает совместимость с отраслевыми стандартными конфигурациями крепления.

Обзор серии HANJIU OMT

Серия HANJIU BMT/OMT включает восемь основных вариантов дислокации, охватывающих весь спектр гидравлических приложений средней и тяжелой загрузки.Каждый номер модели соответствует номинальному перемещению в кубических сантиметрах на оборот, что позволяет легко выбирать на основе требований к потоку и скорости системы.

Определение ассортимента продукции и модели

Серия продуктов HANJIU OMT включает следующие модели с соответствующими номинальными и геометрическими значениями перемещения:

•ОМТ 160:Номинальное смещение 160 см3/об., геометрическое смещение 161,1 см3/об ideal для среднемощных конвейерных приводов, небольших лебед и вспомогательных гидравлических функций.

•ОМТ 200:Номинальный рабочий объем 200 см3/об., геометрический рабочий объем 201,4 см3/об. ¢ универсальный рабочий конь для сельскохозяйственных машин и легкого строительного оборудования.

•ОМТ 250:Номинальное смещение 250 см3/об., геометрическое смещение 251,8 см3/об ∙ оптимизировано для применения среднего крутящего момента, включая метлы и оборудование для дорожного обслуживания.

•OMT 315:Номинальное смещение 315 cm3/rev, геометрическое смещение 326,3 cm3/rev пригодны для буровых установок, больших лебед и систем обработки материалов.

•OMT 400:Номинальное смещение 400 смγ/об., геометрическое смещение 410,9 см3/об. ¢ тяжелый производитель для дробилок, смесителей и промышленных приводов.

•ОМТ 500:Номинальное смещение 500 см3/об., геометрическое смещение 523,6 см3/об ¢ решение высокого крутящего момента для больших строительных и горных вспомогательных приводов.

•OMT 630:Номинальное смещение 630 см3/об., геометрическое смещение 629,1 см3/об ∙ максимальная плотность крутящего момента для требовательных промышленных и морских применений лебедки.

•ОМТ 800:Номинальный рабочий момент 800 см3/об., геометрический рабочий момент 801,8 см3/об

Основные особенности конструкции

Каждый орбитальный двигатель серии HANJIU OMT включает в себя элементы конструкции специально разработанные для максимизации срока службы, минимизации требований к обслуживанию,и обеспечить надежную работу в самых суровых условиях труда:

•Технология Геролера:Конструкция Geroler с иглой уменьшает трение по сравнению с обычными конфигурациями Gerotor, повышая механическую эффективность и продлевая срок службы при непрерывных циклах работы.

•Способность высокого давления возврата:Расширенная конструкция уплотнения вала позволяет возвратное давление линии до 15-20 бар без необходимости специального соединения отвода, упрощая конструкцию гидравлической цепи и снижая затраты на установку.

•Коррозионностойкая отделка:Фосфатированные внешние поверхности с дополнительной окраской обеспечивают защиту от суровых условий окружающей среды, включая спрей соли, сельскохозяйственные химикаты и абразивную пыль.

•Двухнаправленная работа:Симетричная внутренняя архитектура обеспечивает одинаковую производительность и эффективность крутящего момента в обоих направлениях вращения, что важно для приводов лебедки и колесных двигателей, требующих возможности запуска.

•Модульная конфигурация:Доступен с несколькими стилями вала (цилиндрический с ключом, сплинный, конический), конфигурациями портов (BSP, SAE, метрический) и вариантами фланца для удовлетворения различных требований к установке.

Полные технические спецификации

Ниже приведенный исчерпывающий информационный лист представляет проверенные параметры производительности для всего ряда HANJIU OMT.Все значения представляют собой средние данные производства, полученные в стандартных условиях испытания с использованием минерального гидравлического масла с вязкостью ISO VG 46 при рабочей температуре 50 °C.

ОМТ 160 до ОМТ 800 ️ Полный информационный лист

В таблице 1 представлена полная матрица технических спецификаций для всех восьми вариантов дислокации серии HANJIU OMT. Непрерывные номиналы указывают максимальные значения для длительной работы;не более 10% каждой рабочей минуты применяются периодические номиналы;.

Таблица 1: Полная техническая спецификация серии HANJIU OMT

Ключевые замечания из данных спецификации: (1) Выходной непрерывный крутящий момент варьируется от 470 Нм для OMT 160 до 1464 Нм для OMT 800, с прерывистой способностью до 1520 Нм;(2) Максимальное непрерывное давление 200 бар применяется в диапазоне от OMT 160 до OMT 315., с понижением до 125 бар для OMT 800 для оптимизации срока службы уплотнения при максимальном смещении; (3) Способность скорости пропорциональна смещению,при OMT 160 достижение 625 оборотов в минуту непрерывно, в то время как OMT 800 работает на 154 оборотов в минуту непрерывно в условиях максимального потока.

Кривые гидравлической производительности

Выбор оптимального двигателя серии OMT для конкретного применения требует тщательного анализа рабочей точки в пределах производительности двигателя.рабочая скорость (n), выходный крутящий момент (T) и дифференциал давления (Δp) следуют фундаментальным уравнениям гидравлического двигателя:

Теоретическая скорость: n = (Q × 1000) / q (rpm), где Q - скорость потока в L/min и q - геометрическое смещение в cm3/rev.Объемная эффективность обычно колеблется от 92% до 96% в течение всего рабочего периода., с более высокой эффективностью при умеренных скоростях и давлениях.

Выходной крутящий момент: T = (Δp × q) / (20 Ð) (Nm), где Δp - дифференциал давления в барах, q - смещение в см3/об., а η - общая эффективность (обычно 85-90%).Механическая эффективность учитывает потери от трения в подшипниках, уплотнители и контактные поверхности Geroler.

Выходная мощность: P = (T × n) / 9550 (kW), или эквивалентно P = (Q × Δp) / 600 × η (kW). Максимальная непрерывная мощность варьируется от 25,7 kW (OMT 160) до 42,5 kW (OMT 500/800), с перерывными пиками до 71,7 kW.

Совместимость и взаимозаменяемость Danfoss

Основным ценностным предложением серии HANJIU OMT является полная физическая и функциональная взаимозаменяемость с орбитальными двигателями серии Danfoss OMT.Эта взаимозаменяемость была подтверждена путем обширного анализа измерений, сравнительного анализа производительности и проверки полевых услуг в различных глобальных установках.

Эквивалентность измерений

Критические размеры монтажа и соединения соблюдаются в строгом соответствии со спецификациями Danfoss.обеспечение непосредственной замены без модификации конструкций машины или гидравлической сантехники:

•Мостовой фланц:Стандартный квадратный фланц с четырьмя болтами с диаметром круга болта 160 мм, монтажными отверстиями размером 14 мм и пилотным диаметром 125 мм размеры идентичны конфигурации Danfoss.

•Интерфейс вала:Многочисленные варианты вала, включая 40 мм цилиндрический с ключом A12 × 8 × 70 (DIN 6885), 1-1 / 2 дюймовый 17T спин, и 1-3/8 дюймовые конфигурации ПТО точно соответствуют предложениям Danfoss.

•Конфигурация порта:Боковой раздвижной коллектор с главными портами G 3/4 (BSP) и выпускным портом G 1/4, с четырьмя нитями монтажа блока M10 для опциональной установки коллектора.

•Общий конверт:Внешние габариты, длины расширения вала и диаметры кузова соответствуют спецификациям Danfoss в пределах ± 0,2 мм, что гарантирует отсутствие проблем с помехами при замене.

Сравнительная оценка эффективности

Independent testing conducted in accordance with ISO 4391 and ISO 4409 standards confirms that HANJIU OMT series motors achieve performance metrics within 3% of equivalent Danfoss models across the complete operating envelopeСпецифические проверенные параметры включают:

•Объемная эффективность:92-96% при номинальных условиях, что соответствует производительности Danfoss в пределах неопределенности измерения.

•Механическая эффективность:88-92% в диапазоне скоростей, с немного превосходящей производительностью на низких скоростях благодаря оптимизированному профилю зуба Джеролера.

•Начальный момент:Минимальный стартовый крутящий момент при максимальном непрерывном давлении превышает 85% теоретического крутящего момента, соответствующего или превышающего спецификации Danfoss.

•Способность к давлению:Все модели были протестированы на 1,5x непрерывное давление без структурных сбоев, соответствуя пределам безопасности Danfoss.

•Эмиссия шума:Уровни звуковой мощности, измеренные по ISO 4412-1, не превышают 2 дБ ((А) значений Danfoss во всех рабочих точках.

Набор уплотнителей и детали технического обслуживания

HANJIU предоставляет комплексные комплекты уплотнителей и компоненты технического обслуживания, которые напрямую соотносятся с номерами деталей Danfoss.Первичный комплект уплотнения (соответствующий Danfoss 151B0113) включает все O-кольца, уплотнители валов и уплотнители, необходимые для полного ремонта двигателя.и подшипники доступны как оригинальные части HANJIU с полной сертификацией размеров.

Эта взаимозаменяемость деталей расширяет философию гуманизированного обслуживания: техники обслуживания могут использовать существующее знакомство с конструкцией моторов Danfoss при обслуживании агрегатов HANJIU,устранение требований к переподготовке и минимизация времени простоя при проведении капитального ремонта.

Применение в различных отраслях

Орбитальные двигатели серии HANJIU OMT служат критическими компонентами передачи мощности в различных отраслях промышленности и приложениях.и прочная конструкция делают эти двигатели особенно подходящими для сложных условий, где надежность и обслуживаемость являются первостепенными.

Сельскохозяйственные машины

Современное сельскохозяйственное оборудование требует гидравлических приводов, которые обеспечивают точное регулирование скорости, высокий стартовый крутящий момент и длительные интервалы обслуживания в пыльной, вибрирующей среде.HANJIU OMT двигатели питания критических функций, включая:

•Комбайн:Двигатели на заголовках, конвейерные системы и механизмы сборки соломы получают выгоду от бесперебойной работы серии OMT на низких скоростях и устойчивости к сельскохозяйственному загрязнению.

•Собиратели кормов:Тяжелые двигатели для резки и вентилятора используют модели OMT 400-630 за исключительную плотность крутящего момента и устойчивость к ударным нагрузкам.

•Приспособления для тракторов:В предних погрузчиках, вращающихся рулевых и севательных оборудованиях используются двигатели OMT 160-250 для вспомогательных гидравлических функций, требующих точного позиционного управления.

•Системы орошения:Системы ирригации с центральным поворотом и линейным движением используют двигатели OMT для приводов башни, работающие непрерывно в наружной среде с минимальным техническим обслуживанием.

Строительное и горное оборудование

Строительная отрасль накладывает на гидравлические компоненты строгие требования, включая воздействие абразивной пыли, высокие ударные нагрузки и экстремальные температуры окружающей среды.Двигатели серии HANJIU OMT продемонстрировали надежную производительность в:

•Бетономешалки:Двигатели вращения барабана используют двигатели OMT 315-500 для плавной непрерывной работы при различных условиях нагрузки.

•Дорожные ролики:Вибрирующие барабанные и колесные приводы используют двигатели OMT 250-400, с дисковым клапаном, обеспечивающим отличную стабильность при низких скоростях для точного управления уплотнением.

•Оборудование для бурения:Гидравлические буровые установки используют двигатели OMT 315-630 для вращения и механизмов питания, требующие высокого крутящего момента при низких скоростях с отличной управляемостью скоростью.

•Обработка материалов:Подниматели, конвейерные приводы и механизмы подачи дробителя в горнодобывающих операциях пользуются надежной несущей способностью и устойчивостью к ударам серии OMT.

Промышленное и морское применение

Помимо мобильных машин, двигатели HANJIU OMT выполняют критические функции в стационарном промышленном оборудовании и морских системах:

•Системы лебедки и подъема:Морские гребные лебедки, рыболовные перевозчики и промышленные подъемные гребные лебедки используют двигатели OMT 400-800 для их высокого крутящего момента и надежных тормозных характеристик.

•Пластиковые формовочные инжекторы:Свинцовые приводы в машинах для литья впрыском используют двигатели OMT 200-315 для точного контроля пластификации.

•Обработка пищевых продуктов:Нержавеющая сталь и коррозионно устойчивые варианты используются в конвейерных приводах, смесителях и упаковочном оборудовании, требующем гигиенической конструкции.

•Лесохозяйственная техника:Насосы для расщепления бревен, приводы с захватом и системы подачи пиломатериалов пользуются высокой плотностью мощности и устойчивой к погодным условиям конструкцией.

Гуманизированное управление и общая стоимость владения

HANJIU Technology отличается гуманизированной философией управления, которая отдает приоритет долгосрочному успеху клиентов над краткосрочными транзакционными отношениями.Этот подход проявляется в всеобъемлющей поддержке послепродажного рынка.Проактивные программы технического обслуживания и корпоративная культура, направленная на минимизацию общей стоимости владения каждым проданным мотором.

Стратегия сокращения затрат на техническое обслуживание

Общая стоимость владения гидравлическими орбитальными двигателями намного превышает начальную цену покупки.

•Программы профилактического обслуживания:HANJIU предоставляет индивидуальные графики технического обслуживания, основанные на серьезности применения, рабочем времени и условиях окружающей среды.частота смены фильтра, и графики анализа нефти для предотвращения катастрофических сбоев, избегая при этом ненужных расходов на техническое обслуживание.

•Доступность комплекта печати:Комплексные комплекты по ремонту уплотнителей стоят 60-70% от эквивалентной цены на комплекты Danfoss, а глобальная доступность через региональные дистрибьюторские центры обеспечивает минимальное время простоя во время технического обслуживания.

•Техническая подготовка:HANJIU предлагает бесплатные программы технического обучения для персонала службы дистрибьюторов и команд по техническому обслуживанию конечных пользователей, охватывающих диагностику двигателей, анализ режима отказа,и правильные процедуры установки для максимизации срока службы.

•Опции продления гарантии:Стандартная годовая гарантия продлевается до трех лет с участием в программе профилактического обслуживания HANJIU,проявление уверенности в долговечности продукции при одновременной защите бюджета операторов автопарков.

Доступность деталей и послепродажная поддержка

HANJIU поддерживает значительный запас полных двигателей и сервисных частей в стратегических распределительных центрах по всей Азии, Европе, Ближнему Востоку и Америке.Это расположение инвентаря позволяет быстро реагировать как на нужды в рутинном обслуживании, так и на нужды в экстренной заменеСлужба обслуживания клиентов компании предоставляет технические консультации на английском, китайском, испанском и арабском языках, обеспечивая эффективное общение независимо от местоположения клиента.

Онлайн технические ресурсы, включая 3D-модели, руководства по установке, схемы отладки,и перекрестные базы данных позволяют обслуживающему персоналу идентифицировать правильные запасные части и эффективно выполнять ремонтные работы. Приверженность HANJIU обмену знаниями отражает философию гуманизированного управления: информированный клиент принимает лучшие решения, достигает более длительного срока службы оборудования,и развивает долгосрочную лояльность к поставщикам, которые способствуют их успеху в работе.

Конкурентоспособные цены и превосходство в цепочке поставок

В эпоху повышения осведомленности о затратах во всех отраслях промышленности HANJIU обеспечивает убедительные экономические преимущества без ущерба для качества техники или точности производства.Вертикально интегрированные производственные мощности предприятия, эффективное управление цепочкой поставок и стратегическая философия ценообразования создают устойчивую ценность как для дистрибьюторов, так и для конечных пользователей.

Анализ соотношения цены и эффективности

Сравнительный анализ затрат на приобретение показывает, что двигатели серии HANJIU OMT обычно оцениваются в 40-60% от эквивалентных моделей Danfoss в зависимости от спецификации и объема.Это ценовое преимущество обусловлено несколькими структурными факторами:

•Производственная эффективность:Современные станки с ЧПУ, автоматизированные сборочные линии и принципы lean manufacturing сводят к минимуму производственные затраты при сохранении строгих стандартов качества.

•Вертикальная интеграция:Внутренняя литья, обработка, термическая обработка и сборка исключают промежуточные маркировки и обеспечивают полный контроль качества на протяжении всего производственного процесса.

•Стратегическое снабжение:Долгосрочные отношения с сертифицированными поставщиками сырья и оптимизированное управление запасами снижают затраты на закупки без ущерба для спецификаций материалов.

•Прямая дистрибуция:Устранение многоуровневых каналов распределения позволяет устанавливать цены на фабрике для авторизованных дистрибьюторов, максимально увеличивая сохранность маржи на каждом уровне цепочки поставок.

Полученное соотношение цена-доходность позиционирует HANJIU как оптимальный выбор для покупателей, осознающих стоимость, которые отказываются жертвовать надежностью ради экономии.арендующие компании с высоким оборотом оборудования, и дистрибьюторы на развивающихся рынках особенно выигрывают от этой ценности.

Быстрая доставка и глобальная логистика

HANJIU поддерживает производственную мощность, превышающую 10 000 орбитальных двигателей в год, с стандартными сроками доставки 10-15 рабочих дней для моделей каталога.Ускоренные графики производства обеспечивают удовлетворение срочных требований с доставкой в течение 5-7 рабочих дней для критических приложений.

Глобальные логистические партнерства с известными экспедиторами обеспечивают надежную доставку по всему миру.Экспортная упаковка в деревянных чехлах с защитой от влаги гарантирует прибытие в свежем состоянии на заводе независимо от продолжительности транзитаТаможенная документация, сертификаты происхождения и сертификаты соответствия изготавливаются внутри компании, чтобы избежать задержек, связанных с документацией в портах назначения.

Для OEM-клиентов с большим объемом HANJIU предлагает программы инвентаризации, управляемые поставщиками, с поставками, размещенными на производственных объектах или рядом с ними.Это соглашение полностью устраняет время выполнения повторных заказов, одновременно оптимизируя использование оборотного капитала клиента..

Протоколы контроля качества и испытаний

HANJIU Technology имеет комплексную систему менеджмента качества, сертифицированную по стандартам ISO 9001:2015.с дополнительной маркировкой CE для всех двигателей серии OMT, продаваемых в Европейской экономической зонеПрограмма обеспечения качества включает в себя проверку поступающих материалов, проверку размеров в процессе, 100% испытания производства,и статистическая выборка готовых товаров для проверки их долговечности.

Каждый двигатель серии HANJIU OMT подвергается обязательным производственным испытаниям, включая: (1) проверку целостности уплотнения при номинальном давлении 1,5 ×;(2) Подтверждение производительности скорости и крутящего момента в пределах номинальной рабочей зоны3) проверка наружных утечек при максимальном рабочем давлении; 4) проверка эффективности уплотнения вала при повышенном давлении на обратной линии;и (5) Измерение уровня шума для подтверждения соответствия пределам спецификацииДанные испытаний записываются и архивируются для полной прослеживаемости производства, а сертификаты испытаний доступны по запросу.

С каждой партией продукции сопровождаются сертификаты материалов, подтверждающие соответствие требованиям спецификации для литейного корпуса (угловой чугун GGG50 минимум), валовой стали (42CrMo4 или эквивалент),подшипниковые расы (сталь для подшипников с уплотненным корпусом) и уплотнительные соединения (стандарт NBR, Viton необязательно для применения при высоких температурах).Металлургический анализ и испытания механических свойств проводятся в аккредитованных внешних лабораториях на плановой основе для проверки внутренних процессов контроля качества.

Заключение

Орбитальные двигатели серии HANJIU OMT представляют собой зрелое, технически проверенное решение для применения гидравлической передачи энергии в сельском хозяйстве, строительстве, промышленности и морском секторе.Полная взаимозаменяемость с моделями Danfoss от OMT 160 до OMT 800, проверенная с помощью анализа размеров, сравнительная оценка производительности и обширная история полевого обслуживания позволяют уверенно определить спецификации двигателей HANJIU для разработки нового оборудования и замены существующих установок.

Сочетание инженерного качества, эквивалентного известным европейским брендам, ценообразования, расположенного на 40-60% от альтернатив OEM, быстрых циклов доставки, измеряемых днями, а не неделями,И действительно гуманизированная философия послепродажного обслуживания создает убедительную ценность для дистрибьюторов.Обязательство HANJIU минимизировать общую стоимость владения посредством поддержки профилактического обслуживания, доступных цен на запасные части,и обмен техническими знаниями демонстрирует модель отношений с поставщиками, соответствующую долгосрочному успеху клиентов..

Поскольку мировые гидравлические рынки продолжают развиваться в направлении повышения эффективности затрат без ущерба для надежности,HANJIU Technology позиционируется как предпочтительный альтернативный источник для орбитальных двигателей серии OMTПродолжающиеся инвестиции компании в автоматизацию производства, улучшение системы качества,и расширение глобальной дистрибьюторской сети гарантируют, что это предложение будет еще больше укрепляться в ближайшие годы..

Ссылки и дальнейшее чтение

•Danfoss Power Solutions:Техническая информация: OMS, OMT и OMV Orbital Motors (публикация BC152886483862).

•ISO 4391:2009:Сила гидравлических жидкостей

•ISO 4409:2019:Сила гидравлических жидкостей positive displacement pumps, motors and integral transmissions Методы испытаний и представления базовых характеристик постоянного состояния.

•ISO 4412-1:2022:Сила гидравлической жидкости Код испытания для определения уровня звуковой мощности насосов, двигателей и интегральных трансмиссий.

•ISO 9001:2015:Системы менеджмента качества Требования (справка сертификации HANJIU).

•Технический каталог HANJIU:Orbital Motors серии BMT/OMT ️ Полная спецификация продукта, рисунки размеров и коды заказов.

•Бюллетень HANJIU по прикладным технологиям AE-2024-03:Методика размера двигателя и руководящие принципы проектирования гидравлической системы для приложений серии OMT.
