ТЕХНИЧЕСКИЙ ДОКУМЕНТ

Серия ХАНДЗЮ ОМС

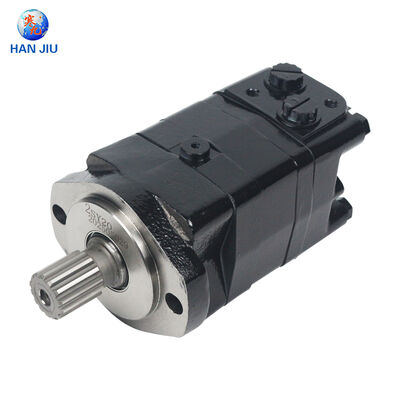

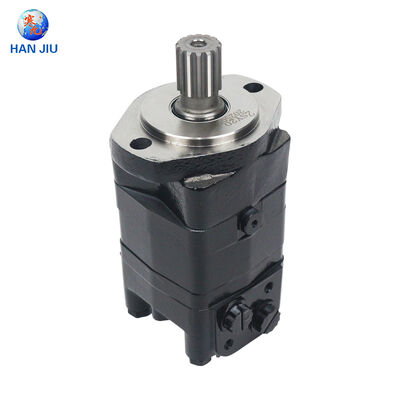

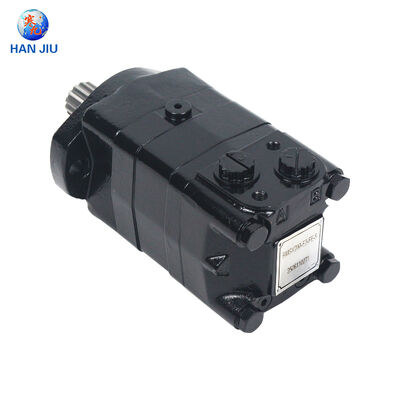

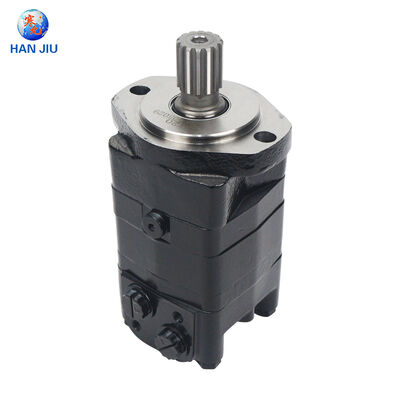

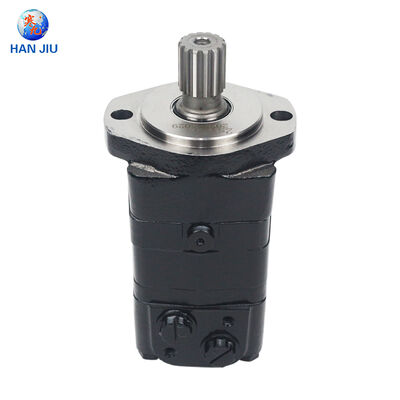

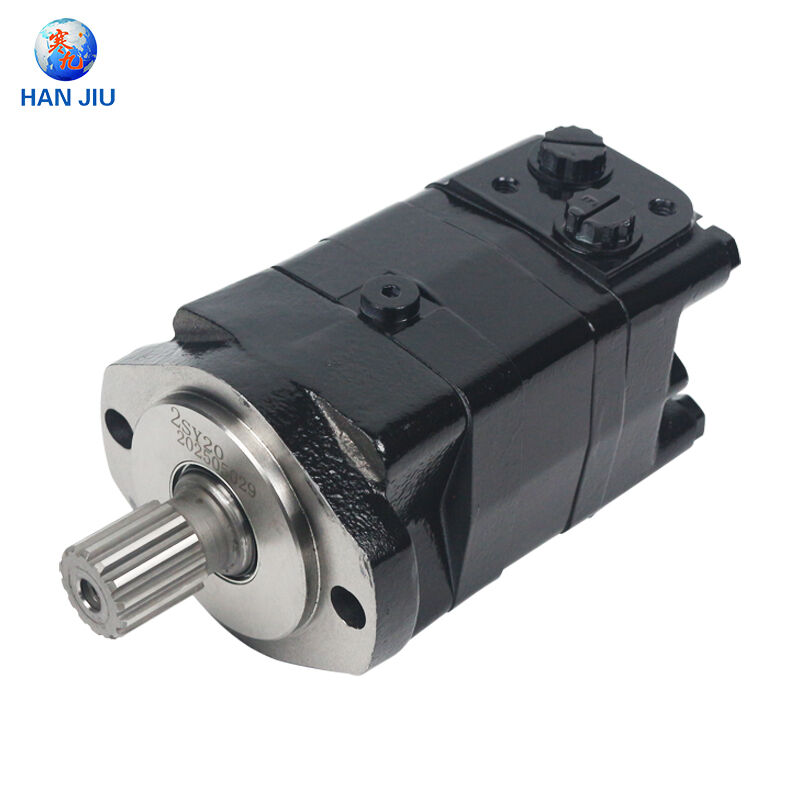

Орбитальный двигатель

Совместимость с Danfoss OMS | Сверхмощный | Конструкция дискового клапана Geroler

ОМС 80 · 100 · 125 · 160 · 200 · 250 · 315 · 400 · 500

Шицзячжуанская компания Hanjiu Technology Co., Ltd.

июнь 2025 г. | www.hjHydrauliculic.com

Оглавление

Управляющее резюме 3

Глава 1 Серия OMS: Технология орбитальных двигателей для тяжелых условий эксплуатации 4

1.1 Комплект шестерен Geroler с дисковым распределительным клапаном 4

1.2 OMS, OMR и OMH: иерархия производительности 5

Глава 2 Полные технические характеристики HANJIU OMS 6

2.1 Диапазон смещения девяти моделей 6

2.2 Данные о непрерывной и периодической производительности 7

2.3 Диапазон давления, крутящего момента и скорости 8

Глава 3. Руководство по перекрестным ссылкам и совместимости 9

3.1 Перекрестная ссылка HANJIU OMS и Danfoss OMS 9

3.2 Мультибрендовая взаимозаменяемость 10

Глава 4. Запасные части, комплекты уплотнений и сервисные решения 11

4.1 Каталог основных запасных частей 11

4.2 Оптимизация затрат на техническое обслуживание 12

Глава 5. Применение в различных отраслях 13

Глава 6. Обеспечение качества и глобальное распространение. 15

Глава 7. Руководство по заказу и техническая поддержка. 17

Заключение 19

Ссылки 20

Управляющее резюме

Орбитальный гидравлический двигатель для тяжелых условий эксплуатации серии HANJIU OMS представляет собой вершину технологии героторной передачи мощности, разработанной для применений, требующих максимального выходного крутящего момента, превосходной несущей способности и исключительной долговечности в самых экстремальных условиях эксплуатации. Серия OMS, оснащенная усовершенствованным редуктором Geroler с распределительным клапаном дискового типа, обеспечивает гидравлическую мощность самого крупного и требовательного мобильного и стационарного оборудования во всем мире. В этом информационном документе представлена ​​полная линейка продуктов HANJIU OMS, включающая девять вариантов рабочего объема от OMS 80 до OMS 500, с подробными техническими характеристиками, перекрестными справочными данными и информацией о послепродажной поддержке.

Компания Shijiazhuang Hanjiu Technology Co., Ltd. разработала орбитальные двигатели серии OMS для достижения полной взаимозаменяемости по размерам и характеристикам с серией Danfoss OMS, всемирно признанным эталоном гидравлической передачи мощности для тяжелых условий эксплуатации. Благодаря геометрическому рабочему объему от 80,5 см³ до 476,5 см³, максимальному длительному перепаду давления 175 бар (до 205 бар на некоторых моделях) и максимальному крутящему моменту, достигающему 1091 Нм, двигатели HANJIU OMS представляют собой высокопроизводительное и экономичное решение для производителей OEM-оборудования, интеграторов гидравлических систем и поставщиков послепродажного обслуживания в строительной, горнодобывающей, лесной, морской и тяжелой промышленности по всему миру.

Ключевые слова: орбитальный двигатель HANJIU OMS, гидравлический двигатель для тяжелых условий эксплуатации, совместимость с Danfoss OMS, OMS 80 OMS 100 OMS 125 OMS 160 OMS 200 OMS 250 OMS 315 OMS 400 OMS 500, орбитальный двигатель geroler, гидродвигатель с дисковым клапаном, низкоскоростной гидравлический двигатель с высоким крутящим моментом, гидравлический двигатель строительной техники, гидравлический двигатель горнодобывающего оборудования, запасные части гидравлического двигателя, орбитальный комплект уплотнений двигателя

Глава 1 Серия OMS: Технология орбитальных двигателей для тяжелых условий эксплуатации

1.1 Комплект шестерен Geroler с дисковым распределительным клапаном

В серии HANJIU OMS используется усовершенствованная конструкция зубчатого ряда Geroler (генерируемый ролик) в сочетании с прецизионным распределительным клапаном дискового типа, что устанавливает новый стандарт производительности орбитального гидравлического двигателя для тяжелых условий эксплуатации. Механизм Геролера представляет собой эволюцию традиционного принципа геротора, включающего цилиндрические ролики в карманах зубьев статора для создания контакта качения с ротором. Эта инновационная конструкция обеспечивает существенные преимущества в производительности: контакт качения устраняет трение скольжения между зубьями ротора и статора, что значительно снижает механический износ и продлевает срок службы; роликовые элементы распределяют нагрузку по большей площади контакта, что позволяет значительно повысить мощность передачи крутящего момента; а конструкция Geroler выдерживает экстремальные перепады давления без деформации компонентов или потери эффективности.

Распределительный клапан дискового типа, установленный соосно с выходным валом, заменяет обычный золотниковый клапан, используемый в орбитальных двигателях меньшего размера. Эта конструкция дискового клапана обеспечивает точную синхронизацию гидравлической жидкости с минимальной утечкой, обеспечивая оптимальную объемную эффективность даже при максимальном давлении и минимальной скорости. Конфигурация плоского диска обеспечивает превосходную износостойкость по сравнению с цилиндрическими конструкциями золотников, обеспечивая точную точность расположения отверстий на протяжении всего увеличенного срока службы двигателя. Интеграция дискового клапана с узлом вала исключает необходимость использования внешних механизмов синхронизации и обеспечивает надежную работу во всем диапазоне скоростей от почти нулевой до максимальной номинальной частоты вращения.

Корпус серии OMS отлит из высокопрочного чугуна с шаровидным графитом, что обеспечивает исключительную жесткость конструкции и позволяет выдерживать высокие внутренние давления, возникающие во время работы. Усиленные подшипники вала специально рассчитаны на значительные радиальные и осевые нагрузки, что позволяет устанавливать прямой привод в самых сложных условиях без дополнительной внешней опоры подшипников. Все уплотнения вала доступны в стандартной конфигурации и конфигурации для высокого давления, а также опция уплотнения вала высокого давления (HPS), способная выдерживать постоянное давление в обратной линии до 140 бар без необходимости внешнего дренажного соединения.

1.2 OMS, OMR и OMH: иерархия производительности

Понимание иерархической взаимосвязи между сериями OMS, OMR и OMH позволяет разработчикам оборудования выбирать оптимальный двигатель для каждого уровня применения. OMS представляет собой вершину высокопроизводительных орбитальных двигателей, совместимых с Danfoss, с конструктивными и эксплуатационными характеристиками, которые существенно превосходят семейства OMR (средний режим) и OMH (большой рабочий объем):

● Допустимое давление: OMS обеспечивает постоянный перепад давления 175 бар (до 205 бар на моделях OMS 80-160) по сравнению со 140 бар для OMR и 115 бар для OMH 200, что обеспечивает существенно более высокий выходной крутящий момент на единицу рабочего объема.

● Номинальное давление на входе: максимальное давление на входе достигает 250 бар в непрерывном режиме и 300 бар в пике для OMS по сравнению с 210 бар для OMR и 225 бар для OMH, что обеспечивает работу в самых требовательных гидравлических системах.

● Выходной крутящий момент: постоянный крутящий момент варьируется от 226 Нм (OMS 80) до 870 Нм (OMS 315), при этом максимальный крутящий момент достигает 1091 Нм, что значительно превышает максимальное значение OMR в 520 Нм.

● Варианты монтажных фланцев: OMS предлагает самый широкий выбор фланцев, включая конфигурации ромба E2, E4, F6, колеса W, E2B, квадрата SP, круга D и квадрата E, что обеспечивает непревзойденную гибкость установки.

● Варианты валов: самый широкий диапазон конфигураций валов, включая цилиндрические 25 мм, 32 мм, 25,4 мм, 31,75 мм, шлицевые SAE 6B, шлицевые 14-DP, конические 1:10 и 1:8, а также варианты промежуточных валов.

● Несущая способность: подшипники вала OMS являются крупнейшими в семействе орбитальных двигателей и предназначены для выдерживания экстремальных радиальных нагрузок от колес с прямым приводом, барабанов и лебедок без внешней поддержки.

● Конфигурации портов: OMS поддерживает резьбу G1/2 BSP, метрическую M22x1,5, втулку с уплотнительным кольцом 7/8–14 UNF и резьбу порта 1/2–14 NPTF с дренажными портами G1/4, M14x1,5 и 7/16–20 UNF.

Глава 2 Полные технические характеристики HANJIU OMS

2.1 Диапазон смещения девяти моделей

Серия HANJIU OMS включает девять моделей с рабочим объемом, обеспечивающих постоянный крутящий момент от 226 Нм до 870 Нм, причем каждая модель разработана для конкретных требований применения в тяжелых условиях. Все девять моделей имеют общую архитектуру конструкции со сменными шестернями Geroler, дисковым распределительным клапаном и усиленной конструкцией корпуса. Ассортимент продукции структурирован так, чтобы охватывать приложения, работающие в тяжелых условиях, от компактных высокоскоростных приводов до крупнейших низкоскоростных установок с высоким крутящим моментом:

2.2 Данные о непрерывной и периодической производительности

В следующей таблице представлены проверенные рабочие характеристики для всех орбитальных двигателей серии HANJIU OMS. Непрерывные номинальные характеристики определяют устойчивую работу с нормальным ожидаемым сроком службы. Прерывистые характеристики применяются к пиковым нагрузкам, не превышающим 10 % времени рабочего цикла. Пиковые рейтинги применяются максимум к 1% каждой минуты. Все данные измерены с минеральным гидравлическим маслом ISO VG 46 при температуре 50°C:

2.3 Диапазон давления, крутящего момента и скорости

Серия HANJIU OMS обеспечивает выдающуюся устойчивость к давлению во всем ассортименте продукции. Максимальный постоянный перепад давления достигает 175 бар (20,5 МПа) для моделей OMS 80–OMS 250, а в моделях OMS 80–160 этот показатель увеличен до 205 бар в прерывистом режиме. OMS 315 поддерживает постоянное давление 175 бар и прерывистое давление 200 бар, тогда как OMS 400 и OMS 500 обеспечивают непрерывное давление 140 бар и 120 бар соответственно, что отражает их оптимизацию при большом рабочем объеме и низкой скорости.

Максимальная рабочая скорость изменяется обратно пропорционально рабочему объему: от 810 об/мин в непрерывном режиме для OMS 80 до 155 об/мин в непрерывном режиме для OMS 500. Прерывистые значения скорости расширяют эти пределы примерно на 20 % при кратковременных перегрузках. Все модели поддерживают минимальную стабильную скорость от 5 до 10 об/мин, обеспечивая плавную работу при точном позиционировании.

Максимальная выходная мощность в непрерывном режиме достигает 18 кВт для моделей OMS 100, 125 и 160 и снижается до 9 кВт для OMS 500 по мере того, как диапазон производительности смещается в сторону приложений с преобладанием крутящего момента. Все модели достигают высокого пускового крутящего момента, составляющего в среднем от 85% до 90% номинального непрерывного крутящего момента при максимальном давлении, что обеспечивает надежный запуск при полной нагрузке. Максимально допустимое входное давление достигает 250 бар в непрерывном режиме и 300 бар пиковое во всем диапазоне, при этом возможность обратного давления составляет 140 бар в непрерывном режиме (со сливной линией), что позволяет работать в замкнутом контуре.

Глава 3. Руководство по перекрестным ссылкам и совместимости

3.1 Перекрестная ссылка HANJIU OMS и Danfoss OMS

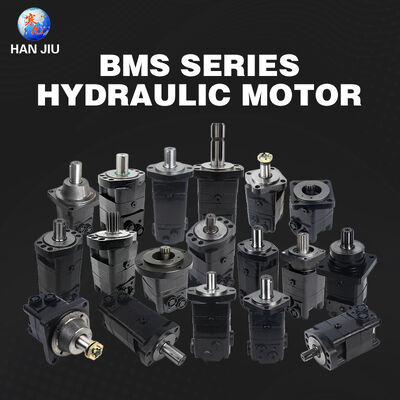

Орбитальные двигатели серии HANJIU OMS (также продаваемые как BMS/BM3 в некоторых регионах) обеспечивают проверенную размерную и функциональную взаимозаменяемость с серией Danfoss OMS. В следующей таблице перекрестных ссылок представлено прямое сопоставление моделей для замены, модернизации и проектирования нового оборудования:

Каждый двигатель HANJIU OMS проходит 100% гидростатическое испытание давлением при давлении, в 1,5 раза превышающем максимальное номинальное, проверку производительности с измерением выходной скорости, крутящего момента и объемного КПД, а также проверку размеров, подтверждающую взаимозаменяемость со спецификациями Danfoss OEM. Геометрия монтажного фланца, конфигурация вала, характеристики резьбы портов и габаритные размеры точно соответствуют стандартам Danfoss, что обеспечивает прямую замену.

3.2 Мультибрендовая взаимозаменяемость

Помимо совместимости с Danfoss, двигатели серии HANJIU OMS служат прямой заменой следующих основных международных брендов:

● M+S Hydraulic (Болгария) Орбитальные двигатели для тяжелых условий эксплуатации серий MS и MSQ.

● Низкоскоростные двигатели Eaton Char-Lynn серий 6000 и H/MF с высоким крутящим моментом.

● Колесные электродвигатели Parker/White Drive серий WS и WR.

● Орбитальные двигатели для тяжелых условий эксплуатации SAM Brevini BGV и BGW.

● Радиально-поршневые двигатели Bosch Rexroth серий MCR5 и MCR10.

● Большие орбитальные гидравлические двигатели серий Intermot NHM и NAM.

● Орбитальные двигатели Linde серий BMV и BMF.

Глава 4. Запасные части, комплекты уплотнений и сервисные решения

4.1 Каталог основных запасных частей

HANJIU поддерживает полный перечень оригинальных запасных компонентов для всей серии OMS, поддерживая программы профилактического обслуживания и операции по ремонту на месте:

4.2 Оптимизация затрат на техническое обслуживание

Выбор орбитальных двигателей HANJIU OMS и оригинальных запасных частей обеспечивает измеримые экономические преимущества на протяжении всего жизненного цикла оборудования:

● Снижение затрат на приобретение на 35–55 % по сравнению с оригинальным оборудованием Danfoss при подтвержденных эквивалентных характеристиках и сроке службы.

● Стоимость полной замены комплекта уплотнений на 40–60 % ниже, чем у производителей оригинального оборудования, причем все комплекты включают точно подобранные уплотнения вала, уплотнительные кольца и прокладки.

● Стандартное время доставки составляет от 1 до 7 дней по всему миру, с круглосуточной экстренной отправкой в ​​случае критически важных потребностей.

● Снижение совокупной стоимости владения на 25–35 % за счет постоянного наличия запасных частей, увеличения срока службы двигателя и минимизации времени простоя.

● Бесплатная техническая консультация квалифицированных инженеров-гидравликов со средним временем ответа менее 2 часов.

Глава 5. Применение в различных отраслях

Орбитальный двигатель HANJIU OMS для тяжелых условий эксплуатации предназначен для самых требовательных применений во многих отраслях промышленности, где максимальный крутящий момент, прочная несущая способность и проверенная надежность в экстремальных условиях являются непреложными требованиями.

5.1 Строительная и землеройная техника

Строительная техника представляет собой крупнейший сегмент применения орбитальных двигателей серии OMS. Типичные установки включают гидравлические приводы поворота экскаваторов для машин от 13 до 35 тонн, оси колесных погрузчиков и колесные приводы для больших шарнирно-сочлененных погрузчиков, приводы стрелы и ковша экскаватора-погрузчика, вибрационные и двигательные системы барабана дорожных катков, приводы поворота и стрелы автобетононасосов, механизмы подъема и поворота кранов и подъемных платформ, а также головки вращения буровых установок. Модели OMS 125–OMS 250 преобладают в строительной сфере, обеспечивая крутящий момент и долговечность, необходимые для непрерывных земляных работ и погрузочно-разгрузочных работ в пыльных условиях с высокой вибрацией.

5.2 Горная добыча и погрузка тяжелых материалов

Горнодобывающие операции подвергают гидравлические компоненты самым тяжелым рабочим циклам, которые только можно себе представить. Серия OMS приводит в действие приводы тяги и поворота ковша подземных погрузочно-доставочных машин, буровую головку и механизмы подачи кровельных анкерных креплений, режущую головку и тяговые системы комбайнов непрерывного действия, приводы поворота экскаваторов и экскаваторов для открытых горных работ, механизмы подъема и поворота стрелы штабелеров-реклаймеров, а также приводы портовых и терминальных судовых погрузчиков и разгрузчиков. Модели OMS 250, OMS 315, OMS 400 и OMS 500 обеспечивают огромный крутящий момент, необходимый для непрерывной работы по погрузочно-разгрузочным работам с тяжелыми материалами, часто работающих 24 часа в сутки, 365 дней в году.

5.3 Лесное, сельское и морское хозяйство

В лесном секторе двигатели OMS приводят в действие приводы лебедок и трелевочных лебедок, системы вращения харвестерной головки и подающие ролики, а также приводы сучкорезных рычагов. Сельскохозяйственные применения включают приводы больших жаток кормоуборочных комбайнов и процессоров зерна, системы мотовила комбайнов и разгрузочных шнеков, а также приводы крупномасштабных ирригационных систем. Морские установки включают в себя приводы якорной лебедки и лебедки, кабестан и швартовые системы, коммерческие рыболовные сети и ярусоловы, приводы вращения палубных кранов, а также приводы кормовой рампы и крышки люка. Высокий допуск обратного давления OMS (140 бар со сливной линией) делает его особенно подходящим для морских гидравлических систем с замкнутым контуром.

5.4 Промышленное и специализированное оборудование

Промышленное применение включает в себя приводы тяжелых конвейеров и ковшовых элеваторов, приводы вращающихся барабанных смесителей и смесителей для цемента и минералов, большие делительные столы и системы позиционирования, экструзию пластика и обработку литьевых форм, движение тяжелых транспортных средств с автоматизированным управлением и вспомогательное оборудование сталелитейных заводов, включая наклонные ковши и поворотные устройства для слябов. Специализированные установки включают в себя режущую головку и силовые приводы туннелепроходческих машин, системы кранов и лебедок морских платформ, приводы наклона и отклонения лопастей ветряных турбин, приводы ворот гидроэлектростанций, а также приводы башен военных машин и платформ вооружения. OMS 200 и OMS 315 являются наиболее часто используемыми моделями для промышленного применения в тяжелых условиях.

Глава 6. Обеспечение качества и глобальное распространение.

HANJIU Technology управляет современным производственным предприятием в Шицзячжуане, оснащенным прецизионными обрабатывающими центрами с ЧПУ, автоматизированными линиями по производству зубчатых колес Geroler, компьютеризированными сборочными станциями, а также комплексным оборудованием для испытаний и проверок. Система менеджмента качества сертифицирована по стандартам ISO 9001:2015, с соблюдением маркировки CE для всей продукции, поставляемой на европейские рынки.

● 100% гидростатическое испытание под давлением: каждый двигатель OMS испытывается под давлением, в 1,5 раза превышающим максимальное номинальное рабочее давление, для проверки целостности корпуса, характеристик уплотнения и отсутствия утечек.

● Проверка производительности: выходная скорость, крутящий момент и объемный КПД измеряются и регистрируются для каждой производственной единицы в соответствии с допусками спецификации.

● Проверка размеров: прецизионные измерения с использованием координатно-измерительных машин подтверждают взаимозаменяемость с размерами OEM Danfoss.

● Отслеживание материалов: корпуса из чугуна с шаровидным графитом, валы из легированной стали и прецизионные комплекты Geroler от квалифицированных поставщиков с возможностью полного отслеживания партий.

● Гарантийное покрытие: 12-месячная гарантия на дефекты материалов и изготовления при нормальных условиях эксплуатации.

Глобальная дистрибьюторская сеть обслуживает клиентов в более чем 80 странах через авторизованных дилеров, прямых клиентов OEM и дистрибьюторов послепродажного обслуживания. Стратегическое расположение региональных складов обеспечивает сроки доставки стандартных заказов от 1 до 7 дней. Приверженность HANJIU качеству, конкурентоспособным ценам и оперативному обслуживанию привела к последовательному двузначному ежегодному росту объемов международного экспорта.

Глава 7. Руководство по заказу и техническая поддержка.

7.1 Процедура отбора

Выбор правильного орбитального двигателя HANJIU OMS осуществляется в соответствии с систематической инженерной процедурой:

● Шаг 1. Рассчитайте требуемый выходной крутящий момент, включая коэффициент эксплуатации (обычно от 1,5 до 2,0 для горнодобывающей и строительной техники).

● Шаг 2. Определите доступное рабочее давление системы и подтвердите соответствие номинального давления двигателя.

● Шаг 3: Рассчитайте требуемый расход гидравлической жидкости: Q = Vg xn / 1000 (л/мин).

● Шаг 4. Убедитесь, что расчетные скорость, расход и давление находятся в пределах диапазона продолжительной работы двигателя.

● Шаг 5. Выберите монтажный фланец (E2, E4, F6, W, E2B, SP, D или E), тип вала (цилиндрический, шлицевой или конический) и конфигурацию порта.

● Шаг 6. Задайте уплотнение вала (стандартное или HPS высокого давления) на основе ожидаемого противодавления в возвратной линии.

7.2 Каналы технической поддержки

HANJIU Technology предоставляет комплексную техническую поддержку по нескольким каналам: прямая телефонная консультация в расширенное рабочее время; технический запрос по электронной почте с гарантированным ответом в течение 2 часов; полная техническая документация, включая технические описания, руководства по установке, руководства по устранению неполадок и гидравлические принципиальные схемы, доступные для скачивания; видеотехническая поддержка и помощь в удаленной диагностике сложных задач; а также выездное обслуживание для крупных OEM-партнеров и партнеров-дистрибьюторов. В команду технической поддержки входят квалифицированные инженеры-гидротехники с многолетним опытом работы в сфере строительной техники, горнодобывающего оборудования, сельскохозяйственных систем, морской гидравлики и тяжелой промышленности.

Заключение

Орбитальный гидравлический двигатель для тяжелых условий эксплуатации серии HANJIU OMS обеспечивает проверенную передачу мощности с максимальной производительностью для самых требовательных применений в строительстве, горнодобывающей промышленности, лесном хозяйстве, сельском хозяйстве, морском судоходстве и тяжелой промышленности. Благодаря девяти моделям рабочего объема от OMS 80 до OMS 500 с геометрическим рабочим объемом от 80,5 см³ до 476,5 см³, постоянным крутящим моментом до 870 Нм, пиковым крутящим моментом до 1091 Нм, максимальным перепадом давления 175 бар (до 205 бар на некоторых моделях) и полной взаимозаменяемостью размеров с серией Danfoss OMS, HANJIU предлагает полный спектр Требования к передаче гидравлической энергии для тяжелых условий эксплуатации.

Механизм зубчатого ряда Geroler, распределительный клапан дискового типа, усиленная конструкция корпуса, подшипники вала увеличенного размера, а также широкие возможности монтажа и вала делают серию OMS лучшим двигателем для самого крупного и требовательного мобильного и стационарного гидравлического оборудования. В сочетании с широкой доступностью запасных частей, конкурентоспособными затратами в течение жизненного цикла и оперативной глобальной технической поддержкой орбитальные двигатели HANJIU OMS обеспечивают ощутимую ценность, которая повышает конкурентоспособность OEM и снижает эксплуатационные расходы для самых сложных парков оборудования по всему миру.

Ссылки

[1] Решения Danfoss Power. Техническая информация по орбитальным двигателям OMS, OMT и OMV [151-1013]. 2011.

[2] Решения Danfoss Power. Технические данные OMS и функциональные схемы [151F0500–151F0508]. 2023.

[3] Решения Danfoss Power. Размеры OMS Версии для Европы и США. 2023.

[4] Продукты White Drive. Техническая информация об орбитальном двигателе OMS. 2025.

[5] Шицзячжуанская компания Hanjiu Technology Co., Ltd. Каталог продукции орбитальных двигателей серии HANJIU OMS. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Справочное руководство по моделям: HANJIU OMS и Danfoss, Eaton, M+S. 2024.

[7] ИСО 9001:2015. Системы менеджмента качества. Требования. Международная организация по стандартизации.

[8] Директива 2006/42/ЕС. Директива по машинному оборудованию. Европейский Парламент и Совет.
