ТЕХНИЧЕСКИЙ ДОКУМЕНТ

ХАНДЗЮ ОМХ серии

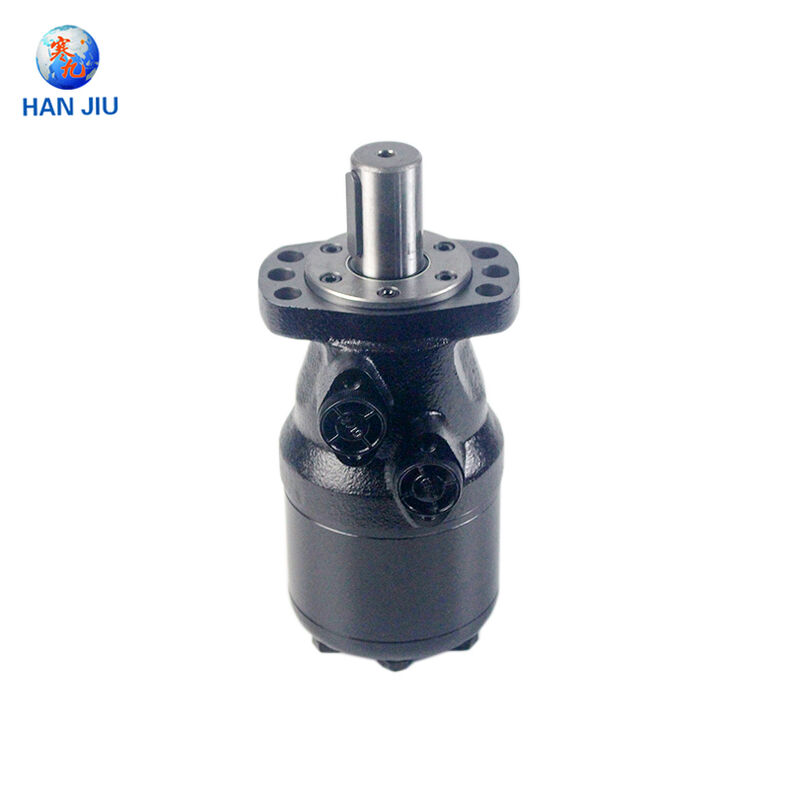

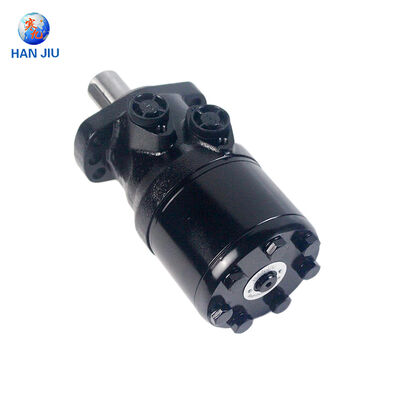

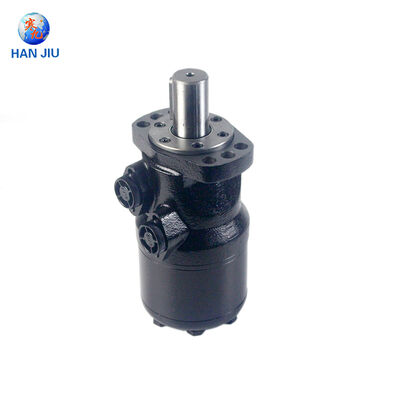

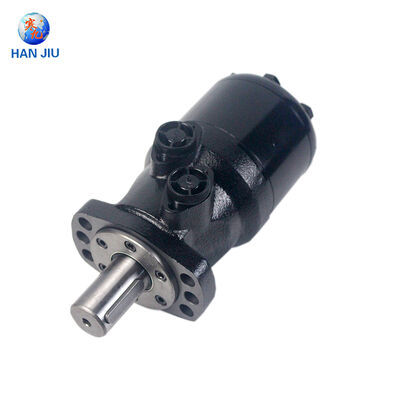

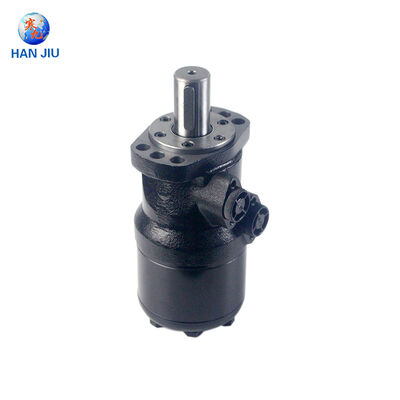

Орбитальный двигатель

Совместимость с Danfoss OMH | Большое водоизмещение | Конструкция с высоким крутящим моментом

ОМХ 200 · 250 · 315 · 400 · 500

Шицзячжуанская компания Hanjiu Technology Co., Ltd.

июнь 2025 г. | www.hjHydrauliculic.com

Оглавление

Управляющее резюме 3

Глава 1 Серия OMH: Технология орбитальных двигателей большого объёма 4

1.1 Роликовый зубчатый механизм и принцип работы 4

1.2 OMH и OMR: структурные и эксплуатационные различия 5

Глава 2 HANJIU OMH Полные технические характеристики 6

2.1 Диапазон смещения пяти моделей 6

2.2 Данные о непрерывной и периодической производительности 7

2.3 Диапазон давления, крутящего момента и скорости 8

Глава 3. Руководство по перекрестным ссылкам и совместимости 9

3.1 HANJIU OMH и Danfoss OMH, перекрестная ссылка 9

3.2 Мультибрендовая взаимозаменяемость 10

Глава 4. Запасные части, комплекты уплотнений и сервисные решения 11

4.1 Каталог основных запасных частей 11

4.2 Оптимизация затрат на техническое обслуживание 12

Глава 5. Применение в различных отраслях 13

Глава 6. Обеспечение качества и глобальное распространение. 15

Глава 7. Руководство по заказу и техническая поддержка. 17

Заключение 19

Ссылки 20

Управляющее резюме

Орбитальный гидравлический двигатель большого объема серии HANJIU OMH обеспечивает исключительный крутящий момент и надежную несущую способность для применений, которые превосходят возможности стандартных орбитальных двигателей средней мощности. Серия OMH, позиционируемая как мост между серией OMR и семействами OMS/OMT для тяжелых условий эксплуатации, включает комплекты героторов большого рабочего объема, усиленные монтажные фланцы A4 и подшипники вала увеличенного размера, способные выдерживать экстремальные радиальные и осевые нагрузки. В этом информационном документе представлена ​​полная линейка продуктов HANJIU OMH, охватывающая пять моделей с рабочим объемом от OMH 200 до OMH 500, с подробными техническими характеристиками, перекрестными справочными данными и информацией о послепродажной поддержке.

Компания Shijiazhuang Hanjiu Technology Co., Ltd. разработала серию OMH для достижения полной взаимозаменяемости по размерам и характеристикам с серией Danfoss OMH, всемирно признанным стандартом для орбитальных гидравлических двигателей большого объема. Благодаря геометрическому рабочему объему от 201,3 см³ до 470,6 см³, непрерывному крутящему моменту до 340 Нм и пиковому прерывистому крутящему моменту, достигающему 540 Нм, двигатели HANJIU OMH представляют собой высокопроизводительную и экономичную альтернативу для производителей OEM-оборудования, разработчиков гидравлических систем и поставщиков послепродажного обслуживания, обслуживающих строительную, горнодобывающую, лесную и морскую отрасли по всему миру.

Ключевые слова: орбитальный двигатель HANJIU OMH, гидравлический двигатель большого объема, совместимость с Danfoss OMH, OMH 200 OMH 250 OMH 315 OMH 400 OMH 500, низкоскоростной гидравлический двигатель с высоким крутящим моментом, орбитальный двигатель с роликовым зубчатым венцом, гидравлический двигатель для тяжелой строительной техники, гидравлический двигатель для горнодобывающего оборудования, запасные части гидравлического двигателя, комплект уплотнений орбитального двигателя

Глава 1 Серия OMH: Технология орбитальных двигателей большого объёма

1.1 Механизм и принцип работы роликового зубчатого венца

Серия HANJIU OMH, как и все современные орбитальные гидравлические двигатели, преобразует гидравлическую энергию в механическое вращение посредством героторного механизма, усиленного роликовым зубчатым венцом. Внутренняя геометрия состоит из фиксированного статорного кольца с прецизионно обработанными внутренними зубьями и звездообразного ротора с внешними зубьями, которые входят в зацепление с отверстием статора. Разница в количестве зубьев между статором и ротором создает ряд герметичных камер, которые постепенно расширяются и сжимаются по мере вращения ротора.

Определяющей характеристикой конструкции OMH является зубчатый венец, оснащенный роликами: цилиндрические ролики сидят в каждом кармане зуба статора, создавая контакт качения с зубьями ротора. Эта архитектура обеспечивает значительные преимущества в производительности по сравнению с конструкциями со скользящим контактом: трение качения по своей сути ниже, чем трение скольжения, что снижает внутренние механические потери и повышает общую эффективность; резко снижается износ профилей зубьев, что продлевает срок службы при постоянной работе под высоким давлением; а распределение роликов увеличивает эффективную площадь контакта несущей нагрузки, обеспечивая более высокую передачу крутящего момента без усталости компонентов.

Распределительный клапан, интегрированный коаксиально с выходным валом, имеет прецизионную конструкцию золотникового типа, позволяющую последовательно направлять гидравлическую жидкость в расширяющиеся камеры и откачивать жидкость из сжимающихся камер. Этот встроенный клапан устраняет необходимость во внешних механизмах синхронизации и обеспечивает точное портирование независимо от рабочей скорости или давления. Механизм с фиксированным зубчатым венцом преобразует сложное орбитально-вращательное движение ротора в чистое вращательное движение на валу, обеспечивая плавное вращение с высоким крутящим моментом на скоростях от почти нулевой до максимальной номинальной частоты вращения.

1.2 OMH против OMR: структурные и эксплуатационные различия

В то время как серии OMH и OMR имеют один и тот же принцип действия роликового зубчатого венца, OMH включает в себя существенные конструктивные усовершенствования, которые поднимают его до более высокого класса рабочего объема и несущей способности. Эти различия делают OMH предпочтительным двигателем, когда требования применения превышают мощность альтернатив средней мощности:

● Диапазон рабочего объема: двигатели OMH охватывают диапазон от 201,3 до 470,6 см³, что значительно больше, чем диапазон OMR от 51,6 до 397,0 см³, обеспечивая выходной крутящий момент для самого тяжелого мобильного оборудования.

● Монтажный фланец: в OMH используется прочный овальный фланец A4 с 4 отверстиями, а не фланец OMR с 2 отверстиями A2, что обеспечивает превосходное структурное крепление для реакций с высоким крутящим моментом и ударных нагрузок.

● Несущая способность вала: подшипники вала OMH рассчитаны на существенно более высокие радиальные и осевые нагрузки, что позволяет в большинстве случаев устанавливать прямой привод без внешней опоры подшипников.

● Диаметр вала: стандартные варианты вала OMH включают цилиндрические валы диаметром 32 мм и 35 мм, что больше максимального диаметра вала OMR (32 мм), что обеспечивает более высокую передачу крутящего момента.

● Максимальное обратное давление: OMH обеспечивает постоянное обратное давление 200 бар (со сливной линией) по сравнению со 175 бар для OMR, что поддерживает приложения с замкнутым контуром и регенеративным контуром.

● Размер порта: основные порты OMH имеют размер G1/2 (BSP) или 7/8-14 UNF с уплотнительным кольцом, что обеспечивает более высокую пропускную способность, чем конфигурация OMR G1/2.

● Общий диапазон: OMH примерно на 15–20 % больше и тяжелее, чем соответствующая модель смещения OMR, что отражает повышенную прочность конструкции.

Глава 2 HANJIU OMH Полные технические характеристики

2.1 Диапазон смещения пяти моделей

Серия HANJIU OMH включает пять моделей с большим рабочим объемом, обеспечивающих постоянный крутящий момент от 340 Нм у OMH 200 до сопоставимых уровней у OMH 500, причем каждая модель оптимизирована для определенного рабочего диапазона. Все пять моделей имеют общие размеры вала, фланца и порта, что упрощает управление запасами для дистрибьюторов и служб технического обслуживания:

2.2 Данные о непрерывной и периодической производительности

В следующей таблице представлены проверенные характеристики производительности в непрерывном и повторно-кратковременном режиме для всех орбитальных двигателей HANJIU серии OMH. Непрерывные параметры определяют устойчивую работу в течение нормального срока службы. Прерывистые характеристики применяются к пиковым нагрузкам, не превышающим 10 % времени рабочего цикла. Все данные измерены с минеральным гидравлическим маслом ISO VG 46 при 50°C и вязкости 35 мм²/с:

2.3 Диапазон давления, крутящего момента и скорости

Серия HANJIU OMH демонстрирует отличительные характеристики, оптимизированные для применений с большим рабочим объемом, низкой скоростью и высоким крутящим моментом. Максимальный постоянный перепад давления составляет от 115 бар (OMH 200) до 50 бар (OMH 500), а допустимый прерывистый перепад давления — от 170 до 75 бар соответственно. Пиковое давление достигает 225 бар для моделей OMH 200 и 250, что обеспечивает существенный запас по перегрузке в условиях ударных нагрузок.

Максимальная рабочая скорость изменяется обратно пропорционально рабочему объему: от 370 об/мин непрерывно для OMH 200 до 155 об/мин непрерывно для OMH 500. Прерывистые значения скорости расширяют эти пределы примерно на 20% для кратковременной работы. Максимальный непрерывный выходной крутящий момент составляет 340 Нм для моделей OMH 200, 250, 315 и 400, а OMH 500 обеспечивает 340 Нм в непрерывном режиме и 520 Нм в перерывах.

Максимальная выходная мощность в непрерывном режиме достигает 11,2 кВт для OMH 200 и снижается до 3,7 кВт для OMH 500 по мере того, как рабочий диапазон смещается в сторону приложений с преобладанием крутящего момента. Все модели обладают высоким пусковым крутящим моментом, составляющим в среднем 85–90 % номинального продолжительного крутящего момента, что обеспечивает надежный холодный запуск при полной нагрузке. Объемный КПД превышает 90 % в указанных диапазонах скоростей и давлений, а общий КПД достигает 80 % в оптимальных рабочих точках.

Максимально допустимое обратное давление с подключением дренажной линии достигает 200 бар в непрерывном режиме, 225 бар в периодическом режиме и 250 бар в пике для всех моделей OMH, что позволяет работать в замкнутом контуре и в регенеративном контуре без внешнего дренажного трубопровода. Опция уплотнения вала высокого давления (HPS) рекомендуется для применений, где давление в обратной линии превышает 50 бар.

Глава 3. Руководство по перекрестным ссылкам и совместимости

3.1 Перекрестная ссылка HANJIU OMH и Danfoss OMH

Орбитальные двигатели HANJIU серии OMH обеспечивают проверенную размерную и функциональную взаимозаменяемость с серией Danfoss OMH. В следующей таблице перекрестных ссылок представлено прямое сопоставление моделей для приложений по замене, модернизации и проектированию нового оборудования:

Каждый двигатель HANJIU OMH проходит 100% проверку размеров, испытания гидростатическим давлением при 1,5-кратном номинальном максимальном давлении и проверку производительности, подтверждающую выходную скорость, крутящий момент и объемный КПД в пределах допусков спецификации. Геометрия монтажного фланца, конфигурация вала, характеристики резьбы портов и габаритные размеры соответствуют стандартам OEM Danfoss, что обеспечивает прямую замену без модификации системы.

3.2 Мультибрендовая взаимозаменяемость

Помимо совместимости с Danfoss, двигатели серии HANJIU OMH служат прямой заменой следующих основных международных брендов, обеспечивая универсальное решение для требований к орбитальным двигателям большого объема:

● M+S Hydraulic (Болгария) Орбитальные электродвигатели большого объёма серии MH.

● Низкоскоростные двигатели Eaton Char-Lynn серий 2000 и 4000 с высоким крутящим моментом.

● Моторы большого объема Parker/White Drive серий TG и DF.

● Орбитальные двигатели для тяжелых условий эксплуатации SAM Brevini серий BGH и BGHT.

● Радиально-поршневые и героторные двигатели Bosch Rexroth серий MCR3 и MCR5.

● Большие орбитальные гидравлические двигатели серий Intermot NAM и NHM.

Глава 4. Запасные части, комплекты уплотнений и сервисные решения

4.1 Каталог основных запасных частей

HANJIU поддерживает полный перечень оригинальных запасных компонентов для всей серии OMH, поддерживая как программы профилактического обслуживания, так и операции по ремонту на месте. В каталоге запчастей представлены:

4.2 Оптимизация затрат на техническое обслуживание

Выбор орбитальных двигателей HANJIU OMH и оригинальных запасных частей обеспечивает значительные экономические преимущества на протяжении всего жизненного цикла оборудования:

● Снижение затрат на приобретение на 35–55 % по сравнению с оригинальным оборудованием Danfoss при подтвержденных эквивалентных характеристиках и ожидаемом сроке службы.

● Стоимость полной замены комплекта уплотнений на 40–60 % ниже цены OEM, причем все комплекты включают точно подобранные уплотнения вала, уплотнительные кольца и прокладки.

● Стандартное время доставки составляет от 1 до 7 дней по всему миру, при этом для критически важных случаев доступна круглосуточная экстренная доставка.

● Снижение совокупной стоимости владения на 25–35 % достигается за счет постоянного наличия запасных частей, увеличения срока службы двигателей и минимизации времени простоя оборудования.

● Бесплатная техническая консультация квалифицированных инженеров-гидравликов со средним временем ответа менее 2 часов.

Глава 5. Применение в различных отраслях

Орбитальный двигатель большого объема серии HANJIU OMH предназначен для требовательных применений во многих отраслях промышленности, где важными требованиями являются высокий крутящий момент при низкой скорости, надежная несущая способность и проверенная долговечность в экстремальных условиях.

5.1 Строительная и землеройная техника

Строительная техника является основным сегментом применения орбитальных двигателей серии OMH. Типичные установки включают в себя гидравлические приводы поворота экскаваторов для машин от 8 до 20 тонн, оси колесных погрузчиков и колесные приводы для шарнирных погрузчиков, приводы стабилизатора опоры и ковша экскаватора-погрузчика, силовые установки погрузчиков с бортовым поворотом и компактных гусеничных погрузчиков, вибрационные и ходовые приводы дорожных катков, поворотные и выносные приводы автобетононасосов, а также механизмы подъема и поворота кранов и подъемных платформ. Модели OMH 200 и OMH 250 преобладают в строительстве, где сочетание высокого крутящего момента и умеренной скорости обеспечивает точное и мощное управление движением, необходимое для землеройной и погрузочно-разгрузочной техники.

5.2 Горная добыча и погрузка тяжелых материалов

Горнодобывающие предприятия подвергают гидравлические компоненты постоянным нагрузкам в абразивных, загрязненных средах. Серия OMH приводит в действие приводы тяги подземных погрузочно-разгрузочных машин и приводы вращения ковша, приводы буровой головки и подачи кровельных анкерных креплений, передвижные конвейерные системы дробильно-сортировочных установок, а также приводы стрелы штабелеукладчика-реклаймера и приводы ковшовых колес. В портах и ​​на терминалах двигатели OMH приводят в движение судовые погрузочные и разгрузочные устройства, оборудование для обработки контейнеров и конвейерные системы для сыпучих материалов. Модели OMH 315, OMH 400 и OMH 500 обеспечивают значительный крутящий момент, необходимый для непрерывной работы по погрузочно-разгрузочным работам с тяжелыми материалами.

5.3 Лесное, сельское и морское хозяйство

В лесном секторе двигатели OMH приводят в действие приводы лебедок и трелевочных лебедок, механизмы вращения харвестерной головки и подающих роликов, а также системы привода сучкорезных рычагов. Сельскохозяйственные применения включают приводы больших жаток кормоуборочных комбайнов и процессоров зерна, системы мотовила комбайнов и разгрузочных шнеков, а также крупномасштабные ирригационные двигатели с центральным шарниром. Морские установки включают в себя якорные лебедки и приводы лебедок, шпили и швартовые системы, коммерческие рыболовные сети и ярусоловы, а также приводы кормовой рампы и крышки люка. Высокая устойчивость к возвратному давлению и надежные уплотнения вала OMH делают его особенно подходящим для морской среды, где противодавление в системе по своей природе повышено.

5.4 Промышленное и специализированное оборудование

Промышленное применение включает в себя приводы тяжелых конвейерных лент, приводы вращающихся барабанных смесителей и блендеров, большие индексирующие столы и системы позиционирования, экструзию пластика и обработку литьевых форм, приводы транспортных средств с автоматическим управлением и мобильных роботов, а также приводы вспомогательного оборудования сталелитейных заводов. Специализированные установки включают в себя приводы режущих головок туннелепроходческих машин, оборудование морских платформ, системы наклона и рыскания ветряных турбин, а также платформы для аттракционов. OMH 200 и OMH 250 являются наиболее часто используемыми моделями для промышленного применения, где их высокая плотность крутящего момента и плавное управление скоростью обеспечивают точное и надежное движение.

Глава 6. Обеспечение качества и глобальное распространение.

HANJIU Technology управляет вертикально интегрированным производственным предприятием в Шицзячжуане, оснащенным обрабатывающими центрами с ЧПУ, автоматизированными производственными линиями героторных агрегатов, прецизионными сборочными станциями, а также комплексным оборудованием для испытаний и проверок. Система управления качеством сертифицирована по стандартам ISO 9001:2015, с маркировкой CE для всей продукции, поставляемой на рынки Европейского Союза.

● 100% гидростатическое испытание под давлением: каждый двигатель OMH подвергается испытанию под давлением, в 1,5 раза превышающим максимальное номинальное рабочее давление, для проверки целостности корпуса, характеристик уплотнения и отсутствия утечек.

● Проверка производительности: выходная скорость, крутящий момент и объемный КПД измеряются и регистрируются для каждой производственной единицы в соответствии с допусками спецификации.

● Проверка размеров: точные измерения с использованием координатно-измерительных машин и традиционной метрологии подтверждают взаимозаменяемость с размерами OEM Danfoss.

● Сертификация материалов: корпуса из чугуна с шаровидным графитом, валы из легированной стали и прецизионные героторные комплекты от квалифицированных поставщиков с полной отслеживаемостью материалов.

● Гарантийное покрытие: 12-месячная гарантия на дефекты материалов и изготовления при нормальных условиях эксплуатации.

Глобальная дистрибьюторская сеть обслуживает клиентов в более чем 80 странах через авторизованных дилеров, прямых клиентов OEM и дистрибьюторов послепродажного обслуживания. Стратегические региональные склады в Европе, Северной Америке, Юго-Восточной Азии и на Ближнем Востоке обеспечивают сроки доставки стандартных заказов от 1 до 7 дней. Приверженность HANJIU качеству, конкурентоспособным ценам и оперативному обслуживанию клиентов привела к последовательному ежегодному двузначному росту объемов международного экспорта.

Глава 7. Руководство по заказу и техническая поддержка.

7.1 Процедура отбора

Выбор правильного орбитального двигателя HANJIU OMH осуществляется в соответствии с систематической инженерной процедурой:

● Шаг 1. Рассчитайте требуемый выходной крутящий момент, включая коэффициент эксплуатации (обычно от 1,25 до 1,5 для строительного и горнодобывающего оборудования).

● Шаг 2. Определите доступное рабочее давление в системе и подтвердите соответствие номинального давления двигателя для непрерывного или повторно-кратковременного режима работы.

● Шаг 3: Рассчитайте требуемый расход гидравлической жидкости: Q = Vg xn / 1000 (л/мин), где Vg — рабочий объем в см³, а n — желаемая скорость в об/мин.

● Шаг 4. Убедитесь, что расчетные скорость, расход и давление находятся в пределах диапазона продолжительной работы двигателя.

● Шаг 5. Выберите тип вала (цилиндрический 32 или 35 мм, шлицевой или конический SAE 6B), конфигурацию фланца A4 и спецификацию резьбы порта.

● Шаг 6. Определите конфигурацию уплотнения вала (стандартное или HPS высокого давления) на основе ожидаемого противодавления в возвратной линии.

7.2 Каналы технической поддержки

HANJIU Technology предоставляет комплексную техническую поддержку по нескольким каналам: прямая телефонная консультация в расширенные рабочие часы (по китайскому стандартному времени); технический запрос по электронной почте с гарантированным ответом в течение 2 часов в рабочее время; полная техническая документация, включая технические описания, руководства по установке, руководства по устранению неполадок и гидравлические принципиальные схемы, доступные для скачивания; видеотехническая поддержка и помощь в удаленной диагностике сложных прикладных задач; а также выездное обслуживание для крупных OEM-партнеров и партнеров-дистрибьюторов. В команду технической поддержки входят квалифицированные инженеры-гидротехники с многолетним опытом работы в сфере строительной техники, горнодобывающего оборудования, сельскохозяйственных систем, морской гидравлики и промышленной автоматизации.

Заключение

Орбитальный гидравлический двигатель большого объема серии HANJIU OMH обеспечивает проверенную производительность для самых требовательных низкоскоростных и высокомоментных применений в строительстве, горнодобывающей, лесной, сельском хозяйстве, морском и промышленном секторах. Благодаря пяти моделям с рабочим объемом от OMH 200 до OMH 500 с геометрическим рабочим объемом от 201,3 см³ до 470,6 см³, постоянным выходным крутящим моментом до 340 Нм, максимальным прерывистым крутящим моментом до 540 Нм и полной взаимозаменяемостью размеров с серией Danfoss OMH, HANJIU удовлетворяет весь спектр требований к гидравлическим трансмиссиям большого объема.

Роликовый зубчатый механизм, усиленный монтажный фланец A4, подшипники вала увеличенного размера и высокая устойчивость к обратному давлению делают серию OMH лучшим двигателем для тяжелонагруженного мобильного оборудования и промышленных систем. В сочетании с широкой доступностью запасных частей, конкурентоспособными затратами в течение жизненного цикла и оперативной глобальной технической поддержкой орбитальные двигатели HANJIU OMH обеспечивают ощутимую ценность, которая повышает конкурентоспособность OEM-производителей и снижает эксплуатационные расходы для парка оборудования конечных пользователей. По мере того, как отрасль движется к более высокой эффективности и более разумной гидравлической интеграции, HANJIU по-прежнему стремится развивать свою линейку продуктов OMH посредством постоянных инвестиций в разработку и совершенствования производства.

Ссылки

[1] Решения Danfoss Power. Техническая информация по орбитальным двигателям типов OMP, OMR и OMH [151-1013]. 2011.

[2] Решения Danfoss Power. Технические данные и функциональные схемы OMH [с 151-1850 по 151-1854]. 2023.

[3] Решения Danfoss Power. Версии OMH Dimensions для Европы и США [с 151-1857 по 151-1859]. 2023.

[4] Зевс Гидратех. Технические данные орбитальных двигателей Sauer Danfoss OMH. 2024.

[5] Шицзячжуанская компания Hanjiu Technology Co., Ltd. Каталог продукции орбитальных двигателей серии HANJIU OMH. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Справочник по перекрестным моделям моделей: HANJIU OMH против Danfoss, Eaton, M+S. 2024.

[7] ИСО 9001:2015. Системы менеджмента качества. Требования. Международная организация по стандартизации.

[8] Директива 2006/42/ЕС. Директива по машинному оборудованию. Европейский Парламент и Совет.
