ТЕХНИЧЕСКИЙ ДОКУМЕНТ

Серия ХАНДЗЮ ОМР

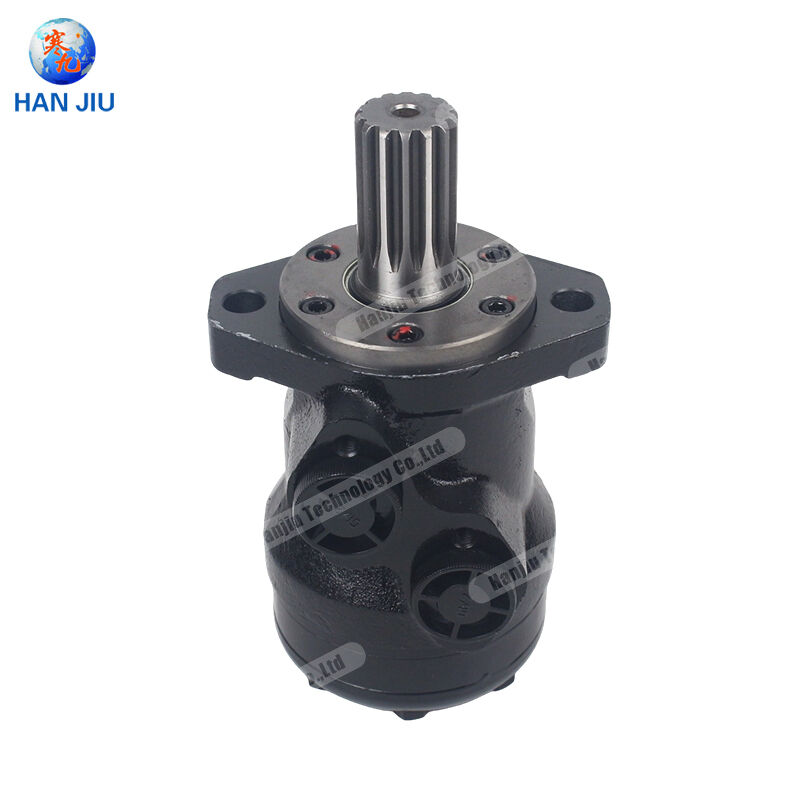

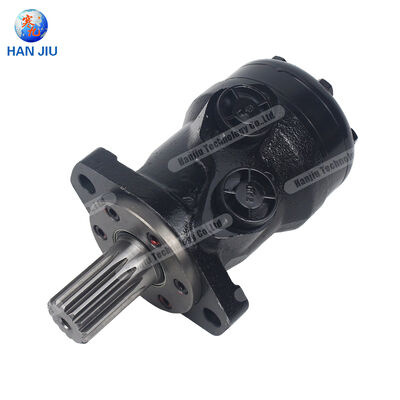

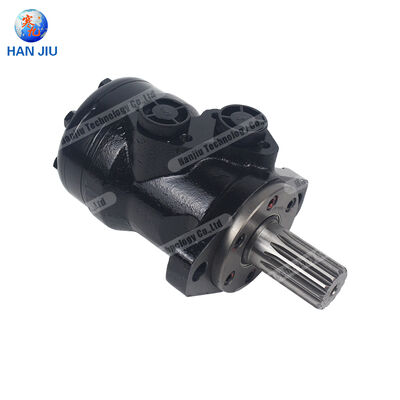

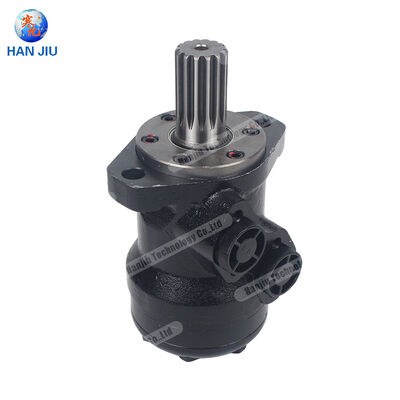

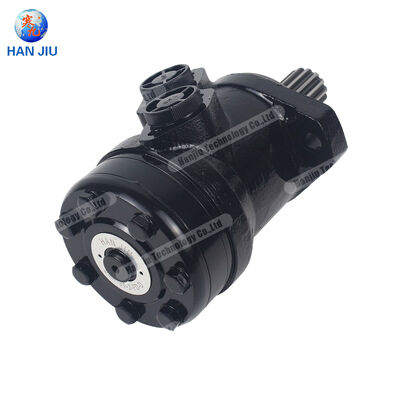

Орбитальный двигатель

Совместимость с Danfoss OMR | Средняя нагрузка | Конструкция роликового зубчатого кольца

ОМР 50 · 80 · 100 · 125 · 160 · 200 · 250 · 315 · 375 · 400

Шицзячжуанская компания Hanjiu Technology Co., Ltd.

июнь 2025 г. | www.hjHydrauliculic.com

Оглавление

Управляющее резюме 3

Глава 1 Серия OMR: Технология орбитальных двигателей средней мощности 4

1.1 Героторный механизм с роликовым зубчатым венцом 4

1.2 OMR и OMP: ключевые отличия 5

Глава 2 Полные технические характеристики HANJIU OMR 6

2.1 Диапазон смещения десяти моделей 6

2.2 Таблица 7 рабочих характеристик

2.3 Диапазон давления, крутящего момента и скорости 8

Глава 3. Руководство по перекрестным ссылкам и совместимости 9

3.1 HANJIU OMR и перекрестная ссылка Danfoss OMR 9

3.2 Мультибрендовая взаимозаменяемость 10

Глава 4. Запасные части, комплекты уплотнений и сервисные решения 11

4.1 Каталог основных запасных частей 11

4.2 Оптимизация затрат на техническое обслуживание 12

Глава 5. Применение в различных отраслях 13

Глава 6. Обеспечение качества и глобальное распространение. 15

Глава 7. Руководство по заказу и техническая поддержка. 17

Заключение 19

Ссылки 20

Управляющее резюме

Орбитальный гидравлический двигатель средней мощности HANJIU серии OMR обеспечивает повышенную удельную мощность и превосходную несущую способность для применений, требующих большего крутящего момента и более длительного срока службы, чем стандартные альтернативы для малой мощности. Серия OMR, занимающая промежуточное положение между компактной серией OMP и сверхмощными семействами OMS/OMT, включает в себя механизм с роликовым зубчатым венцом и прочную опору подшипника, позволяющую выдерживать значительно более высокие радиальные и осевые нагрузки на валу. В этом информационном документе представлена ​​полная линейка продуктов HANJIU OMR, охватывающая десять вариантов рабочего объема от OMR 50 до OMR 400, с подробными техническими характеристиками, перекрестными справочными данными и информацией о послепродажной поддержке.

Компания Shijiazhuang Hanjiu Technology Co., Ltd. разработала орбитальные двигатели серии OMR для достижения полной взаимозаменяемости по размерам и характеристикам с серией Danfoss OMR, всемирно признанным эталоном гидравлической передачи средней мощности. Благодаря максимальному давлению в течение длительного времени, достигающему 175 бар, пиковому крутящему моменту до 580 Нм, а также широкому диапазону конфигураций монтажных фланцев, валов и отверстий, двигатели HANJIU OMR представляют собой экономичную и легкодоступную альтернативу для производителей OEM-оборудования, интеграторов гидравлических систем и поставщиков послепродажного обслуживания по всему миру.

Ключевые слова: орбитальный двигатель HANJIU OMR, гидравлический двигатель средней мощности, совместимость с Danfoss OMR, орбитальный двигатель с роликовым зубчатым венцом, OMR 50 OMR 80 OMR 100 OMR 125 OMR 160 OMR 200 OMR 250 OMR 315 OMR 375 OMR 400, низкоскоростной гидравлический двигатель с высоким крутящим моментом, гидравлический двигатель строительной техники, гидравлический двигатель сельскохозяйственной техники, запасные части гидравлического двигателя, орбитальный двигатель комплект уплотнений

Глава 1 Серия OMR: Технология орбитальных двигателей средней мощности

1.1 Героторный механизм с роликовым зубчатым венцом

Орбитальный двигатель серии OMR, как и все гидравлические двигатели героторного типа, преобразует энергию жидкости в механическое вращение посредством взаимодействия статорного кольца с внутренними зубьями и ротора с внешними зубьями. Определяющим новшеством конструкции OMR является использование роликового зубчатого венца: цилиндрические ролики установлены в пазах зубьев статора, создавая контакт качения с зубьями ротора, а не скользящий контакт, как в стандартных конструкциях.

Такая архитектура роликового зубчатого венца обеспечивает значительные преимущества в производительности, которые отличают OMR от альтернатив для более легких условий эксплуатации. Контакт качения снижает трение и механический износ, продлевая срок службы в условиях постоянного высокого давления. Распределение роликов увеличивает эффективную площадь контакта, обеспечивая более высокую мощность передачи крутящего момента. Снижение внутреннего трения повышает общий механический КПД, особенно при повышенном рабочем давлении. Прочная конструкция редуктора выдерживает более высокое обратное давление без необходимости использования внешних дренажных линий, что упрощает конструкцию гидравлической системы.

Гидравлическая жидкость поступает через прецизионный распределительный клапан (золотниковый клапан), который интегрирован с выходным валом. Клапан последовательно открывает и закрывает проходы к расширяющейся и сжимающейся камерам, образованным между зубьями ротора и статора. Когда на ротор действует гидравлическое давление, он совершает сложное движение: орбитальное движение вокруг геометрического центра статора в сочетании с вращением вокруг собственной оси. Механизм с фиксированным венцом преобразует это орбитально-вращательное движение в чистое вращение вала, обеспечивая плавный выходной сигнал с высоким крутящим моментом на низких скоростях.

1.2 OMR и OMP: ключевые отличия

В то время как серии OMP и OMR имеют один и тот же фундаментальный принцип работы геротора, OMR включает в себя структурные усовершенствования, которые поднимают его до более высокого класса производительности. Понимание этих различий позволяет разработчикам оборудования выбирать оптимальный двигатель для каждого требования применения.

● Несущая способность: двигатели OMR оснащены более крупными и прочными подшипниками вала, способными выдерживать значительно более высокие радиальные и осевые нагрузки, что делает их пригодными для применения в системах с прямым приводом без дополнительных внешних опор подшипников.

● Роликовое зубчатое кольцо: статорное кольцо OMR, оснащенное роликами, обеспечивает превосходную износостойкость и более высокий механический КПД по сравнению с конструкцией со скользящим контактом OMP, особенно при длительной работе под высоким давлением.

● Номинальное давление: двигатели OMR обеспечивают максимальное постоянное давление 175 бар с пиковой нагрузкой до 200 бар по сравнению с постоянным давлением 140 бар для большинства моделей OMP.

● Варианты монтажа: двигатели OMR имеют конфигурации как с овальным фланцем A2, так и с квадратным фланцем C, что обеспечивает большую гибкость установки, чем стандартный фланец OMP A2.

● Варианты валов: OMR подходит для валов большего диаметра, включая цилиндрические 32 мм, шлицевые 1-1/4 дюйма и конические валы для передачи более высокого крутящего момента.

● Габаритные размеры: OMR примерно на 20 % больше и тяжелее соответствующей модели OMP, что отражает повышенную конструктивную способность.

Глава 2 Полные технические характеристики HANJIU OMR

2.1 Диапазон смещения десяти моделей

Серия HANJIU OMR включает десять моделей с рабочим объемом, обеспечивающих постоянный крутящий момент от 65 Нм до 580 Нм. Каждый номер модели соответствует номинальному геометрическому смещению в кубических сантиметрах на оборот. Ассортимент продукции структурирован так, чтобы охватывать устройства средней грузоподъемности, от компактных сельскохозяйственных орудий до тяжелой строительной техники:

2.2 Таблица данных производительности

В следующей таблице представлены технические характеристики всех орбитальных двигателей HANJIU серии OMR в непрерывном режиме. Все значения измерены при рабочем давлении 140 бар с минеральным гидравлическим маслом ISO VG 46 и температуре 50 градусов C. Прерывистый режим работы (пиковая нагрузка, не превышающая 10 % времени цикла) допускает давление до 200 бар:

2.3 Диапазон давления, крутящего момента и скорости

Серия HANJIU OMR обеспечивает максимальное постоянное давление 175 бар во всех моделях от OMR 50 до OMR 400 с периодическим пиковым давлением 200 бар для кратковременных перегрузок. Максимальная рабочая скорость изменяется обратно пропорционально рабочему объему: от 810 об/мин для OMR 50 до 155 об/мин для OMR 400, обеспечивая оптимальную пленочную смазку во всех рабочих точках.

Максимальный выходной крутящий момент при продолжительной работе достигает 580 Нм для OMR 375, а OMR 400 — 520 Нм. Пусковой крутящий момент составляет в среднем от 85% до 90% номинального продолжительного крутящего момента, что обеспечивает надежный запуск при большой нагрузке без вспомогательных механизмов. Все модели поддерживают высокий объемный КПД (обычно от 90% до 95%) во всем указанном диапазоне скоростей и давлений, при этом общий КПД превышает 80% в оптимальных рабочих точках.

Максимально допустимое противодавление на обратной линии достигает 100 бар, если используется опция уплотнения вала высокого давления (HPS), что устраняет необходимость во внешних сливных соединениях в большинстве применений с замкнутым контуром и регенеративным контуром. Стандартные конфигурации уплотнений вала допускают максимальное обратное давление 50 бар.

Глава 3. Руководство по перекрестным ссылкам и совместимости

3.1 Перекрестная ссылка HANJIU OMR и Danfoss OMR

Орбитальные двигатели серии HANJIU OMR (также продаваемые как BMR/BM2 в некоторых регионах) обеспечивают полную размерную и функциональную взаимозаменяемость с серией Danfoss OMR. Следующая таблица перекрестных ссылок позволяет точно подобрать модель для замены, модернизации и проектирования нового оборудования:

Перед отправкой каждый двигатель HANJIU OMR проходит комплексную проверку размеров, испытания под давлением, в 1,5 раза превышающим номинальное, и проверку производительности. Размеры монтажного фланца, геометрия вала, характеристики резьбы портов и общие размеры корпуса точно соответствуют стандартам OEM Danfoss, что обеспечивает прямую замену без внесения изменений в существующее оборудование или гидравлические системы.

3.2 Мультибрендовая взаимозаменяемость

Помимо совместимости с Danfoss, двигатели серии HANJIU OMR служат прямой заменой следующих основных международных брендов, предоставляя дистрибьюторам и сервисным организациям комплексное решение для разнообразных требований послепродажного обслуживания:

● M+S Hydraulic (Болгария) орбитальные двигатели средней мощности серий MR и MRS.

● Низкоскоростные двигатели Eaton Char-Lynn серий S и 2000 с высоким крутящим моментом.

● Двигатели средней мощности Parker/White Drive серий TG и WP.

● Орбитальные двигатели SAM Brevini серий BGH и BMR.

● Гидравлические моторы Ross TRW серий MD и ME.

● Героторные двигатели Bosch Rexroth серий MCR03 и MCR05.

Такая широкая межбрендовая взаимозаменяемость делает HANJIU универсальным поставщиком решений для замены орбитальных двигателей средней мощности, снижая сложность инвентаризации для дистрибьюторов и обеспечивая быстрое выполнение работ для предприятий технического обслуживания, обслуживающих парки смешанного оборудования.

Глава 4. Запасные части, комплекты уплотнений и сервисные решения

4.1 Каталог основных запасных частей

HANJIU поддерживает полный перечень оригинальных запасных частей для всей серии OMR, поддерживая программы профилактического обслуживания и операции по ремонту на месте с использованием компонентов с гарантией. В каталог запчастей входят:

4.2 Оптимизация затрат на техническое обслуживание

Использование орбитальных двигателей HANJIU OMR и оригинальных запасных частей обеспечивает измеримые преимущества в затратах на протяжении всего жизненного цикла оборудования:

● Снижение затрат на приобретение на 35–55 % по сравнению с оригинальным оборудованием Danfoss при эквивалентной производительности и подтвержденном сроке службы.

● Стоимость полного комплекта уплотнений на 40–60 % ниже уровня OEM. Все комплекты содержат точно подобранные уплотнения, уплотнительные кольца и прокладки для проведения одного полного капитального ремонта.

● Стандартные сроки доставки по всему миру составляют от 1 до 7 дней, а для экстренных случаев доступна экспресс-отправка в течение 24 часов.

● Снижение совокупной стоимости владения на 25–35 % достигается за счет постоянного наличия запасных частей, увеличения срока службы двигателя и сокращения времени простоя.

● Бесплатная техническая консультация квалифицированных инженеров-гидравликов со средним временем ответа менее 2 часов.

Глава 5. Применение в различных отраслях

Орбитальный двигатель средней мощности HANJIU серии OMR предназначен для широкого спектра применений во многих отраслях промышленности, используя свою повышенную несущую способность, более высокое номинальное давление и проверенную долговечность в сложных условиях эксплуатации.

5.1 Строительная и землеройная техника

Строительная техника представляет собой крупнейший сегмент применения орбитальных двигателей серии OMR. Типичные установки включают в себя приводы колес погрузчиков с бортовым поворотом и компактных гусеничных погрузчиков, приводы поворота и системы шарнирного сочленения мини-экскаваторов, приводы рычага погрузчика-погрузчика и приводы ковша экскаватора, системы вибрации и движения барабана дорожного катка, приводы вращения барабана бетоносмесителя, а также механизмы подъема и поворота подъемной рабочей платформы. Модели OMR 80–OMR 250 преобладают в строительной отрасли, где конструкция роликового зубчатого венца обеспечивает долговечность, необходимую для непрерывной работы с высоким крутящим моментом в пыльных средах с высокой вибрацией.

5.2 Сельскохозяйственная техника и техника для ухода за газонами

В сельскохозяйственном оборудовании двигатели OMR используются для таких функций, как приводы мотовила комбайна и системы шнеков, фронтальный подъемник трактора и операции с массой, приводы жатки кормоуборочного комбайна и подающих валков, приводы системы орошения с центральным и боковым перемещением, приводы вентиляторов и насосов опрыскивателей виноградников и садов, а также приводы кормосмесителей для скота и приводы смесителей TMR. Превосходная несущая способность OMR делает его особенно подходящим для применения в сельском хозяйстве, где боковые нагрузки от длинного оборудования и неровной местности подвергают вал двигателя значительным радиальным нагрузкам.

5.3 Лесное, горнодобывающее и морское применение

В лесном секторе двигатели OMR приводят в действие приводы кранов-форвардеров, системы вращения и подачи харвестерной головки, а также приводы сучкорезных рычагов. В горнодобывающей промышленности используются тяговые и ковшовые приводы подземных погрузочно-разгрузочных машин, механизмы вращения кровельных анкерных крепей и переносные конвейерные системы. Морские установки включают в себя приводы якорных лебедок, операции шпиля, приводы кормовой рампы и крышки люка, а также коммерческие рыболовные сети и перевозчики лески. Модели с большим рабочим объемом, включая OMR 250, OMR 315, OMR 375 и OMR 400, обеспечивают значительный крутящий момент, необходимый для работы с этим тяжелым передвижным оборудованием.

5.4 Промышленное и погрузочно-разгрузочное оборудование

Промышленное применение охватывает приводы ленточных конвейеров, оборудование для смешивания и смешивания, поворотные делительные столы, манипулирование пресс-формами для литья пластмасс, автоматизированное движение транспортных средств, приводы подъема и наклона мачты вилочных погрузчиков, механизмы автоматизированных систем хранения и извлечения, а также системы вращения текстильного оборудования. Способность OMR работать при высоком обратном давлении без дренажного соединения (при оснащении уплотнением HPS) делает его особенно выгодным в замкнутых и регенеративных промышленных гидравлических контурах.

Глава 6. Обеспечение качества и глобальное распространение.

HANJIU Technology управляет полностью интегрированным производственным предприятием в Шицзячжуане, оснащенным прецизионными обрабатывающими центрами с ЧПУ, автоматизированными производственными линиями героторных агрегатов, а также комплексным оборудованием для тестирования и проверки. Система менеджмента качества сертифицирована по стандартам ISO 9001:2015 с дополнительной маркировкой CE для всей продукции, поставляемой на европейские рынки.

● 100% испытание под давлением: каждый двигатель OMR подвергается гидростатическому испытанию под давлением, в 1,5 раза превышающим максимальное номинальное рабочее давление, для проверки целостности корпуса и эффективности уплотнения.

● Проверка производительности: выходная скорость, крутящий момент и объемный КПД измеряются и регистрируются для каждой производственной единицы в соответствии с допусками спецификации.

● Проверка размеров: точные измерения с использованием КИМ и традиционной метрологии обеспечивают взаимозаменяемость со спецификациями Danfoss и другими OEM-производителями.

● Отслеживание материалов: корпуса из чугуна с шаровидным графитом, валы из легированной стали и героторные комплекты от квалифицированных поставщиков с возможностью полного отслеживания партий.

● Гарантийное покрытие: 12-месячная гарантия на дефекты материалов и изготовления при нормальных условиях эксплуатации.

Глобальная дистрибьюторская сеть включает авторизованных дилеров, прямые представительства OEM-производителей и дистрибьюторов послепродажного обслуживания в более чем 80 странах. Наличие региональных складов в Европе, Северной Америке, Юго-Восточной Азии и на Ближнем Востоке обеспечивает сроки доставки стандартных заказов от 1 до 7 дней. Объем экспорта HANJIU постоянно растет двузначными темпами в год, что отражает уверенность международных клиентов в приверженности компании качеству, конкурентоспособным ценам и оперативному обслуживанию клиентов.

Глава 7. Руководство по заказу и техническая поддержка.

7.1 Процедура отбора

Выбор подходящего орбитального двигателя HANJIU OMR для конкретного применения следует систематической процедуре, которая учитывает требования к крутящему моменту, давление в системе, доступность потока и ограничения при установке:

● Шаг 1. Рассчитайте требуемый выходной крутящий момент, включая коэффициент эксплуатации (обычно от 1,25 до 1,5 для строительного и сельскохозяйственного оборудования).

● Шаг 2. Определите доступное рабочее давление в системе и подтвердите соответствие номинального давления двигателя (непрерывный или повторно-кратковременный режим работы).

● Шаг 3: Рассчитайте требуемый расход на основе желаемой выходной скорости и выбранного рабочего объема: Q = Vg xn / 1000 (л/мин).

● Шаг 4. Убедитесь, что расчетные скорость, расход и давление находятся в пределах диапазона продолжительной работы двигателя.

● Шаг 5. Выберите монтажный фланец (овальный A2 или квадратный C), тип вала (цилиндрический, шлицевой или конический) и конфигурацию портов в соответствии с требованиями установки.

● Шаг 6. Укажите тип уплотнения вала (стандартное или HPS высокого давления) на основе ожидаемого противодавления в возвратной линии.

7.2 Техническая поддержка и обслуживание клиентов

HANJIU Technology предоставляет комплексную техническую поддержку по нескольким каналам, предназначенную для обеспечения успешного выбора, установки и текущего обслуживания продукта. Прямая телефонная консультация доступна в расширенные рабочие часы (по китайскому стандартному времени). Технические запросы по электронной почте получают гарантированный ответ в течение 2 часов в рабочее время. Полная техническая документация, включая технические описания, руководства по установке, руководства по устранению неполадок и функциональные схемы, доступна для скачивания. Видеотехническая поддержка и помощь в удаленной диагностике предоставляются для решения сложных задач применения. Сервисная поддержка на месте доступна для крупных OEM-партнеров и дистрибьюторов.

В команду технической поддержки входят квалифицированные инженеры-гидротехники с обширным практическим опытом работы в сфере строительной техники, сельскохозяйственного оборудования, промышленной автоматизации и мобильной гидравлики. Независимо от того, связана ли потребность с проектированием нового оборудования, устранением неполадок системы или оптимизацией технического обслуживания, команда инженеров HANJIU предлагает действенные решения, которые максимизируют производительность оборудования и минимизируют совокупную стоимость владения.

Заключение

Орбитальный гидравлический двигатель средней мощности HANJIU серии OMR представляет собой проверенное, экономически оптимизированное решение для применений, требующих более высокий крутящий момент и большую долговечность подшипников, чем могут обеспечить альтернативы для легких условий эксплуатации. Благодаря десяти моделям рабочего объема, обеспечивающим непрерывный крутящий момент от 65 Нм до 580 Нм, номинальное давление до 175 бар в непрерывном режиме (200 бар в периодическом режиме) и полную взаимозаменяемость по размерам с серией Danfoss OMR, HANJIU удовлетворяет весь спектр требований к гидравлическим передачам мощности средней мощности.

Роликовый зубчатый механизм, прочная конструкция подшипников и универсальные варианты монтажа делают серию OMR лучшим двигателем для строительной техники, сельскохозяйственного оборудования, лесозаготовительных работ, систем погрузочно-разгрузочных работ и промышленной автоматизации. В сочетании с широкой доступностью запасных частей, конкурентоспособными затратами в течение жизненного цикла и оперативной глобальной технической поддержкой орбитальные двигатели HANJIU OMR обеспечивают ощутимую ценность, которая укрепляет конкурентные позиции OEM-производителей и снижает эксплуатационные расходы для парка оборудования для конечных пользователей. По мере того, как гидравлические технологии развиваются в сторону более высокой эффективности и более разумной интеграции, HANJIU по-прежнему стремится развивать свою линейку продуктов OMR за счет постоянных инвестиций в разработку и совершенствования производства.

Ссылки

[1] Решения Danfoss Power. Техническая информация об орбитальных двигателях типа OMP X и OMR X. 2018.

[2] Решения Danfoss Power. Техническая информация об орбитальных двигателях OMP, OMR и OMH [151-1013]. 2011.

[3] Решения Danfoss Power. Технические данные и функциональные схемы OMR X [151-1386, 151-1753]. 2023.

[4] Решения Danfoss Power. Размеры OMR, версии для Европы и США [151-1844, 151-1849]. 2023.

[5] Шицзячжуанская компания Hanjiu Technology Co., Ltd. Каталог продукции орбитальных двигателей серии HANJIU OMR. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Справочное руководство по моделям: HANJIU OMR и Danfoss, Eaton, M+S. 2024.

[7] ИСО 9001:2015. Системы менеджмента качества. Требования. Международная организация по стандартизации.

[8] Директива 2006/42/ЕС. Директива по машинному оборудованию. Европейский Парламент и Совет.
