ТЕХНИЧЕСКИЙ ДОКУМЕНТ

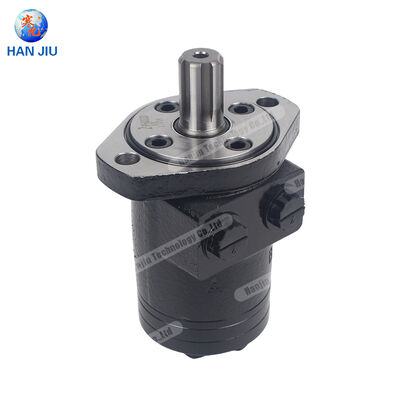

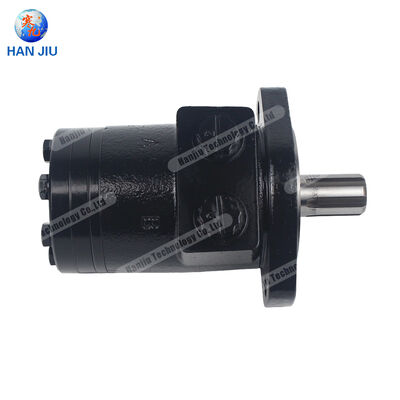

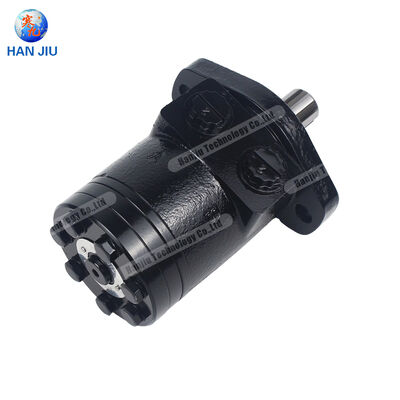

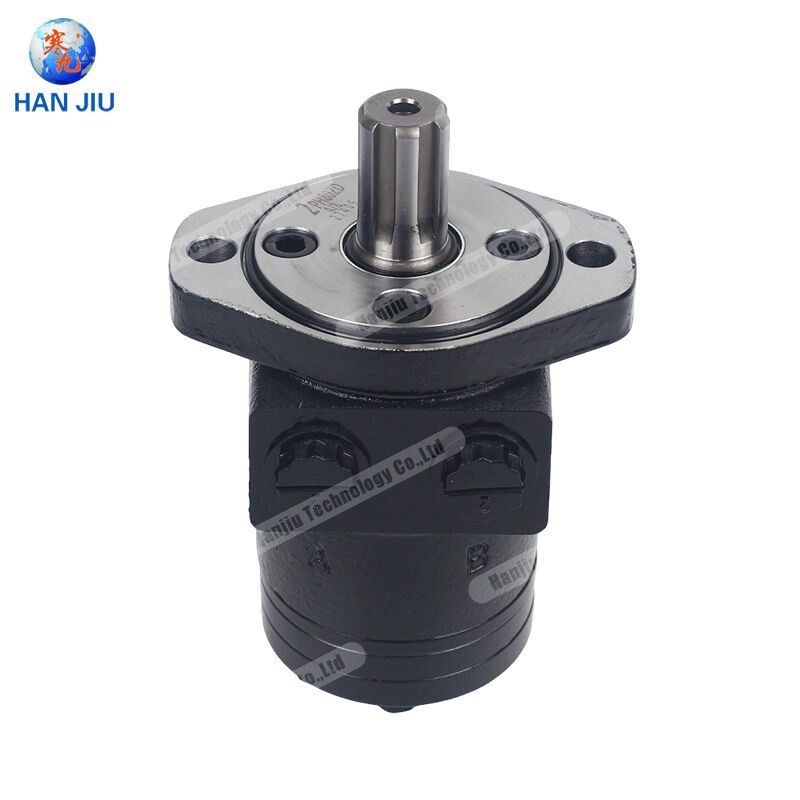

Серия ХАНДЗЮ ОМП

Орбитальный двигатель

Совместимость с Danfoss OMP | 14 Перемещений | Решения для глобальной цепочки поставок

Низкоскоростной гидравлический двигатель с высоким крутящим моментом | Строительство, сельское хозяйство, горнодобывающая промышленность и промышленное применение

Шицзячжуанская компания Hanjiu Technology Co., Ltd.

июнь 2025 г. | www.hjHydrauliculic.com

Оглавление

Щелкните правой кнопкой мыши и выберите «Обновить поле», чтобы обновить номера страниц.

Управляющее резюме 3

Глава 1. Введение в технологию орбитальных двигателей. 4

1.1 Принцип работы героторных орбитальных двигателей 4

1.2 Серия Danfoss OMP как отраслевой эталон 5

Глава 2 Полные технические характеристики серии HANJIU OMP 6

2.1 Полный диапазон смещения 6

2.2 Данные о непрерывной и периодической производительности 7

2.3 Номинальные значения давления, скорости и крутящего момента 8

Глава 3. Руководство по сравнению моделей и перекрестным ссылкам 9

3.1 Перекрестная ссылка на модели HANJIU и Danfoss 9

3.2 Совместимость с другими основными брендами 10

Глава 4. Запасные части, комплекты уплотнений и решения по техническому обслуживанию 11

4.1 Полный каталог запасных частей 11

4.2 Экономия затрат и анализ жизненного цикла 12

Глава 5. Применение в различных отраслях 13

Глава 6. Обеспечение качества и глобальное распространение. 15

Глава 7. Руководство по заказу и техническая поддержка. 17

Заключение 19

Ссылки 20

Управляющее резюме

Орбитальный гидравлический двигатель HANJIU OMP представляет собой комплексное решение для низкоскоростной передачи мощности с высоким крутящим моментом в строительной технике, сельскохозяйственном оборудовании, системах погрузочно-разгрузочных работ, горнодобывающих операциях и промышленной автоматизации. В этом техническом документе представлена ​​полная линейка продуктов HANJIU OMP, включающая 14 вариантов рабочего объема от OMP 25 до OMP 500, с подробными техническими характеристиками, справочными данными, наличием запасных частей и анализом совокупной стоимости владения.

Компания Shijiazhuang Hanjiu Technology Co., Ltd. зарекомендовала себя как ведущий китайский производитель орбитальных гидравлических двигателей, добившись полной совместимости по размерам и характеристикам с серией Danfoss OMP, наиболее широко признанным эталоном в отрасли. Благодаря годовому производству, превышающему 300 000 единиц, и распространению в более чем 80 странах мира, HANJIU обеспечивает проверенное качество при значительно сниженных затратах на приобретение и жизненный цикл, а также оперативном техническом обслуживании и обширном складе запасных частей.

Ключевые слова: орбитальный двигатель HANJIU, гидравлический двигатель OMP, совместимость с Danfoss OMP, низкоскоростной гидравлический двигатель с высоким крутящим моментом, героторный орбитальный двигатель, гидравлический двигатель строительной техники, гидравлический двигатель сельскохозяйственной техники, запасные части гидравлического двигателя, комплект уплотнений орбитального двигателя.

Глава 1. Введение в технологию орбитальных двигателей.

1.1 Принцип работы героторных орбитальных двигателей

Орбитальный гидравлический двигатель, также известный как героторный двигатель, работает по особому механическому принципу, который обеспечивает исключительный крутящий момент при низких скоростях вращения. Основной механизм состоит из двух основных компонентов: звездообразного внутреннего ротора с внешними зубьями и внешнего кольца статора с точно обработанными профилями внутренних зубьев, число зубьев ротора которых превышает число зубьев ротора на один.

Во время работы гидравлическая жидкость под высоким давлением поступает в двигатель и распределяется по границе раздела ротор-статор через прецизионную пластину клапана. Гидравлическое давление заставляет ротор вращаться по эксцентричной орбите внутри статора, одновременно вращаясь вокруг своей оси. Это сложное орбитально-вращательное движение создает серию расширяющихся и сжимающихся камер с жидкостью, которые непрерывно продвигаются по периферии, преобразуя гидравлическую энергию в плавное и мощное вращение вала.

Такая архитектура конструкции обеспечивает преимущества, которые делают орбитальные двигатели предпочтительным выбором во многих отраслях: чрезвычайно высокий пусковой момент без требований к минимальной скорости; плавная работа без пульсаций во всем диапазоне скоростей; компактное соотношение мощности и веса; способность выдерживать высокие радиальные и осевые нагрузки на валу; возможность двунаправленной работы; и доказанная долговечность в экстремальных условиях эксплуатации, включая загрязнение, колебания температуры и высокое обратное давление.

1.2 Серия Danfoss OMP как отраслевой эталон

Серия Danfoss OMP уже более четырех десятилетий служит мировым стандартом для орбитальных гидравлических двигателей средней мощности. Серия OMP, отличающаяся овальным монтажным фланцем (фланец A2), универсальными вариантами валов, включая цилиндрическую, шлицевую и коническую конфигурации, а также диапазоном рабочего объема от 25 до 400 кубических сантиметров на оборот, добилась универсального внедрения в OEM-каналах и каналах послепродажного обслуживания по всему миру.

Ключевыми отличительными особенностями конструкции OMP являются плавность хода во всем диапазоне скоростей, постоянный рабочий крутящий момент в широком диапазоне скоростей, высокий пусковой момент для сложных условий нагрузки, высокая устойчивость к обратному давлению без необходимости внешних дренажных соединений (при оснащении уплотнением вала высокого давления), прочная конструкция, подходящая как для гидравлических систем с открытым, так и с закрытым контуром, а также совместимость с широким спектром гидравлических жидкостей, включая минеральные масла, биоразлагаемые жидкости и огнестойкие гидравлические среды.

Глава 2 Полные технические характеристики серии HANJIU OMP

2.1 Полный диапазон смещения

Серия HANJIU OMP обеспечивает полный охват спектра производительности Danfoss OMP, предлагая 14 различных моделей, которые обеспечивают точное соответствие любым требованиям применения. Каждому обозначению модели соответствует номинальный геометрический объем в кубических сантиметрах на оборот:

2.2 Данные о непрерывной и периодической производительности

В следующих таблицах представлены полные данные о производительности для всех орбитальных двигателей HANJIU OMP. Непрерывные номинальные значения определяют параметры устойчивой работы с нормальным ожидаемым сроком службы. Прерывистые характеристики применяются к кратковременным пиковым нагрузкам, не превышающим 10 % рабочего времени.

2.3 Номинальные значения давления, скорости и крутящего момента

Максимально допустимое рабочее давление для серии HANJIU OMP достигает 140 бар в непрерывном режиме и 175 бар в периодическом режиме для большей части ассортимента продукции, при этом модели с меньшим рабочим объемом (OMP 25–OMP 40) рассчитаны на 100 бар в непрерывном режиме и 140 бар в периодическом режиме. Максимальная скорость обратно пропорциональна рабочему объему и варьируется от 1600 об/мин для OMP 25 до 120 об/мин для OMP 500, что обеспечивает оптимальную удельную мощность для всех размеров применения.

Максимальный выходной крутящий момент напрямую зависит от рабочего объема: от 33 Нм непрерывного действия для OMP 25 до 435 Нм непрерывного действия для OMP 400. OMP 500 расширяет эту возможность до 385 Нм непрерывного действия. Все модели демонстрируют высокий пусковой момент, обычно от 80% до 90% номинального продолжительного крутящего момента, что устраняет необходимость во вспомогательных пусковых механизмах в большинстве случаев применения.

Глава 3. Руководство по сравнению моделей и перекрестным ссылкам

3.1 Перекрестная ссылка на модели HANJIU и Danfoss

Серия HANJIU OMP (в некоторых регионах продается как BMP/BM1) обеспечивает полную взаимозаменяемость с серией Danfoss OMP по всем критическим размерам и параметрам производительности. Следующая таблица перекрестных ссылок обеспечивает прямую замену:

Каждый орбитальный двигатель HANJIU проходит комплексную проверку размеров, испытания под давлением и проверку производительности для обеспечения совместимости. Размеры монтажных фланцев, конфигурация вала, характеристики резьбы портов и общие размеры корпуса точно соответствуют спецификациям OEM-производителей Danfoss, что позволяет осуществлять прямую замену без внесения изменений в существующее оборудование или гидравлические системы.

3.2 Совместимость с другими основными брендами

Помимо взаимозаменяемости Danfoss, орбитальные двигатели серии HANJIU OMP также служат прямой заменой следующих всемирно признанных брендов:

● Орбитальные моторы M+S Hydraulic (Болгария) серий MP и HP.

● Низкоскоростные двигатели Eaton Char-Lynn серии H с высоким крутящим моментом.

● Двигатели Parker/White Drive серий TC, TE и TB.

● Орбитальные двигатели SAM Brevini серии BG.

● Гидравлические моторы Ross TRW серий MF и MG.

● Героторные двигатели Bosch Rexroth серий MGP и GXP.

Такая широкая межбрендовая совместимость делает HANJIU универсальным поставщиком решений по замене орбитальных двигателей, что снижает сложность инвентаризации для дистрибьюторов и предприятий технического обслуживания, обеспечивая при этом быстрое выполнение заказов независимо от производителя оригинального оборудования.

Глава 4. Запасные части, комплекты уплотнений и решения по техническому обслуживанию

4.1 Полный каталог запасных частей

HANJIU поддерживает полный перечень запасных компонентов для всей линейки продуктов серии OMP, гарантируя, что операции по техническому обслуживанию и ремонту могут осуществляться без задержек. Доступные запасные части включают в себя:

4.2 Экономия затрат и анализ жизненного цикла

Использование орбитальных двигателей HANJIU OMP и оригинальных запасных частей обеспечивает измеримые экономические выгоды на протяжении всего жизненного цикла оборудования:

● Снижение стоимости приобретения на 35–55 % по сравнению с оригинальным оборудованием Danfoss без ущерба для производительности и срока службы.

● Полная экономия затрат на замену комплекта уплотнений составляет от 40% до 60%, поскольку все комплекты включают точно подобранные уплотнения, уплотнительные кольца и прокладки.

● Стандартные сроки доставки по всему миру составляют от 1 до 7 дней, а для срочных нужд — круглосуточная экспресс-отправка, что сводит к минимуму время простоя оборудования.

● Увеличенный срок службы двигателя достигается за счет постоянного наличия оригинальных запасных частей, что снижает совокупную стоимость владения на 25–35 % в течение жизненного цикла оборудования.

● Бесплатная техническая консультация и поддержка по устранению неполадок, предоставляемая квалифицированными инженерами-гидравликами со средним временем ответа менее 2 часов.

Глава 5. Применение в различных отраслях

Орбитальный двигатель HANJIU серии OMP применяется в самых разных отраслях промышленности, обеспечивая высокий пусковой момент, компактные размеры и надежную работу в сложных условиях.

5.1 Строительная техника

Строительная техника представляет собой один из крупнейших сегментов применения орбитальных двигателей серии OMP. Типичные установки включают поворотные приводы для мини-экскаваторов и компактных погрузчиков, системы колесного привода для погрузчиков с бортовым поворотом и компактных гусеничных погрузчиков, приводы шнеков для буровых машин и оборудования для бурения фундаментов, приводы лебедок для грузовых автомобилей и крановых стрел, а также системы вращения барабана бетоносмесителя. В этом секторе доминируют модели OMP 50–OMP 200, обеспечивающие крутящий момент и долговечность, необходимые для непрерывных земляных работ и погрузочно-разгрузочных работ.

5.2 Сельскохозяйственная техника

Современное сельскохозяйственное оборудование в значительной степени зависит от орбитальных двигателей для выполнения таких функций, как приводы мотовила и шнека комбайна, привод навесного оборудования, такого как косилки, культиваторы и пресс-подборщики, приводы оросительной системы с центральным шарниром, приводы вентиляторов опрыскивателей для виноградников и садов, а также приводы кормосмесителей для скота. Модели OMP 80, OMP 100 и OMP 160 особенно хорошо подходят для применения в сельском хозяйстве, где важна устойчивость к загрязнениям, колебаниям температуры и периодическим тяжелым нагрузкам.

5.3 Горнодобывающая, лесная и морская промышленность

В горнодобывающей отрасли двигатели OMP приводят в действие вращающие головки буровых установок, приводы ленточных конвейеров и тяговые системы подземных коммунальных машин. В лесозаготовительном оборудовании эти двигатели используются для вращения захвата бревен, привода харвестерной головки и сочленения форвардерного крана. Морские применения включают приводы якорных лебедок, операции шпиля, приводы люковых крышек и системы развертывания рыболовного снаряжения. Модели с большим рабочим объемом, включая OMP 250, OMP 315 и OMP 400, обеспечивают значительный выходной крутящий момент, необходимый для этих требовательных применений.

5.4 Оборудование промышленного и специального назначения

Приложения промышленной автоматизации включают конвейерные системы, оборудование для смешивания и смешивания, поворотные делительные столы, манипуляторы для литья пластмасс под давлением и текстильное оборудование. Установки специального назначения включают в себя приводы щеток для подметальных машин, оборудование для обслуживания взлетно-посадочных полос аэропортов, шнеки снегоочистителей и вращение разгрузочных желобов, приводы барабанов машин по уходу за газоном и системы уплотнения оборудования для сбора и удаления отходов. Серия HANJIU OMP обеспечивает универсальность и позволяет удовлетворить практически любые требования к гидравлической мощности на низких скоростях и с высоким крутящим моментом.

Глава 6. Обеспечение качества и глобальное распространение.

HANJIU Technology управляет современным производственным предприятием в Шицзячжуане, провинция Хэбэй, Китай, оснащенным прецизионными обрабатывающими центрами с ЧПУ, автоматизированными сборочными линиями и комплексным испытательным оборудованием. Система управления качеством сертифицирована по стандарту ISO 9001, что обеспечивает стабильное качество продукции и постоянное совершенствование процессов.

● Каждый орбитальный двигатель HANJIU проходит 100% испытание под давлением при давлении, в 1,5 раза превышающем максимальное номинальное, для проверки целостности корпуса и эффективности уплотнения.

● Тестирование производительности подтверждает выходную скорость, крутящий момент и объемный КПД в пределах установленных допусков для каждой произведенной единицы продукции.

● Проверка размеров с использованием прецизионного измерительного оборудования обеспечивает взаимозаменяемость со спецификациями Danfoss и других OEM-производителей.

● Соответствие маркировке CE подтверждает соблюдение европейских директив по безопасности оборудования для всей продукции, экспортируемой на рынки ЕС.

● Все двигатели поставляются с 12-месячной гарантией от дефектов материалов и изготовления при нормальных условиях эксплуатации.

Глобальная дистрибьюторская сеть охватывает авторизованных дилеров и сервисных партнеров в более чем 80 странах, а стратегические склады обеспечивают быструю доставку на основные рынки. Объемы экспорта HANJIU стабильно растут из года в год, что отражает уверенность международных клиентов в качестве продукции, конкурентоспособных ценах и оперативном обслуживании.

Глава 7. Руководство по заказу и техническая поддержка.

Выбор подходящего орбитального двигателя HANJIU OMP для конкретного применения требует рассмотрения нескольких ключевых параметров. Процесс выбора начинается с определения требуемого крутящего момента при заданном рабочем давлении, а затем проверки соответствия результирующего расхода и скорости постоянному диапазону номинальных характеристик двигателя.

7.1 Процедура отбора

● Шаг 1. Рассчитайте требуемый крутящий момент, включая коэффициент безопасности применения (обычно от 1,2 до 1,5).

● Шаг 2. Определите доступное давление в системе и проверьте соответствие номинального давления двигателя.

● Шаг 3: Рассчитайте требуемый расход на основе желаемой выходной скорости и выбранного рабочего объема.

● Шаг 4. Убедитесь, что расчетные скорость, расход и давление находятся в пределах непрерывных номинальных значений.

● Шаг 5. Выберите тип вала, монтажный фланец и конфигурацию портов в соответствии с требованиями установки.

7.2 Каналы технической поддержки

HANJIU Technology предоставляет комплексную техническую поддержку по нескольким каналам: прямая консультация по телефону в рабочее время; технический запрос по электронной почте с гарантированным ответом в течение 2 часов; онлайн-документация, включая технические описания, руководства по установке и руководства по устранению неполадок; видеотехническая поддержка сложных диагностических ситуаций; и выездное обслуживание крупных клиентов и дистрибьюторов на месте. Команда технической поддержки состоит из квалифицированных инженеров-гидравликов с обширным практическим опытом в строительстве, сельском хозяйстве, горнодобывающей промышленности и промышленности.

Заключение

Орбитальный гидравлический двигатель HANJIU серии OMP предлагает убедительное сочетание проверенного качества, полного охвата спецификаций и значительной экономической выгоды для OEM-производителей и послепродажного обслуживания по всему миру. Благодаря 14 вариантам рабочего объема, обеспечивающим постоянный крутящий момент от 33 Нм до 435 Нм, номинальному давлению до 175 бар и полной взаимозаменяемости размеров с серией Danfoss OMP, HANJIU удовлетворяет весь спектр требований к низкоскоростной гидравлической системе с высоким крутящим моментом.

Обширная доступность запасных частей, оперативная техническая поддержка и проверенная глобальная дистрибьюторская сеть делают HANJIU надежным долгосрочным партнером для производителей оборудования, дистрибьюторов гидравлической системы и организаций по техническому обслуживанию, стремящихся оптимизировать затраты на закупки без ущерба для эксплуатационной надежности. Поскольку гидравлические технологии продолжают развиваться в направлении повышения эффективности и более разумной интеграции, HANJIU по-прежнему стремится развивать свою линейку продуктов для орбитальных двигателей посредством постоянных инноваций и инвестиций в совершенствование производства.

Ссылки

[1] Решения Danfoss Power. Техническая информация по орбитальным двигателям типов OMP, OMR и OMH [520L0262 Ред. DA]. 2014.

[2] Решения Danfoss Power. Техническое описание орбитального двигателя OMP X 50 [номер 11186729]. 2023.

[3] Решения Danfoss Power. Техническое описание орбитального двигателя OMP X 200 [номер 11185705]. 2023.

[4] Шицзячжуанская компания Hanjiu Technology Co., Ltd. Каталог продукции орбитальных двигателей серии HANJIU OMP. 2024.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. Справочное руководство по моделям: HANJIU против Danfoss, Eaton, M+S. 2024.

[6] ИСО 9001:2015. Системы менеджмента качества. Требования. Международная организация по стандартизации.

[7] Директива 2006/42/ЕС. Директива по машинному оборудованию. Европейский Парламент и Совет.
