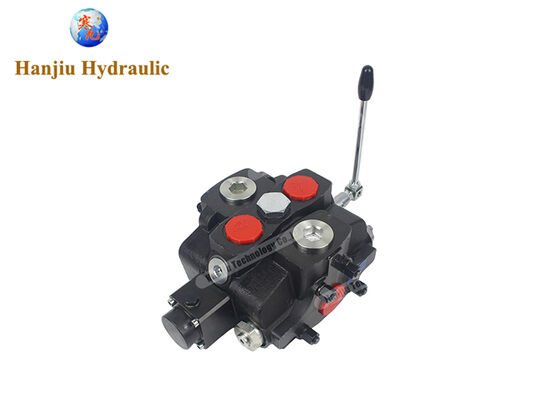

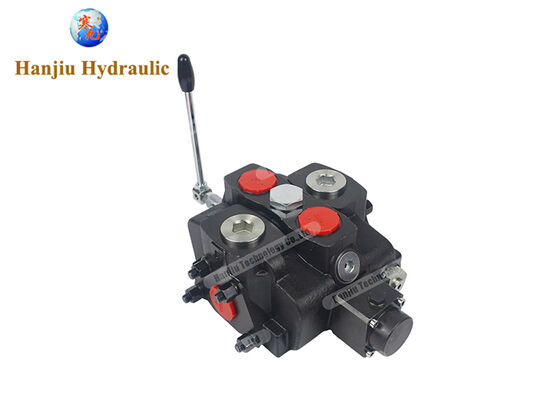

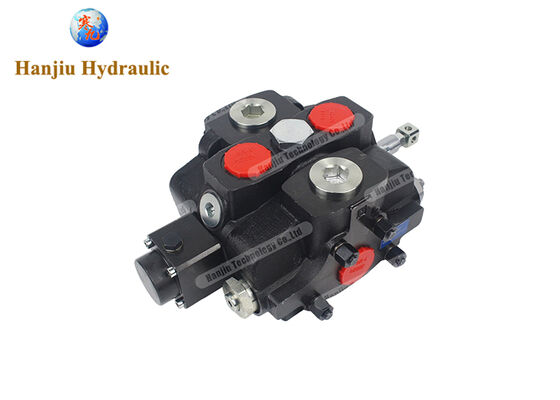

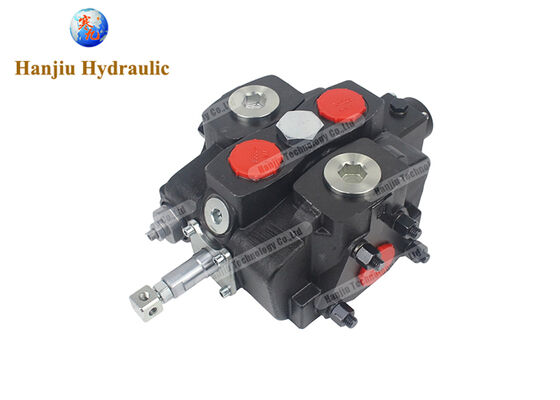

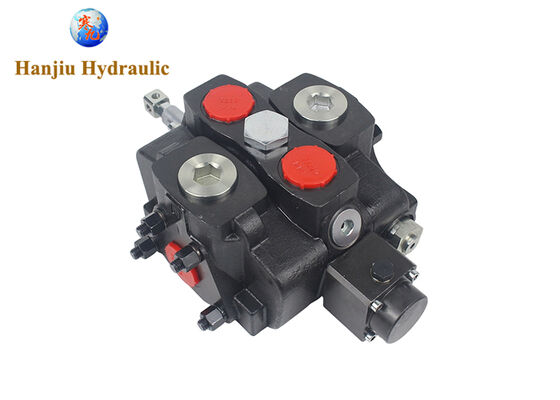

SD25/1 Клапан направленного управления, положение 3, A B Закрытый на нейтральном уровне, 240 LPM, 315 BAR



SD25/1 Направление управления клапаном, 3 положения, A B закрыты в нейтральном положении, 240 л/мин, 315 бар





расход	240 литров
количество золотников	1 золотник
впускной секционный клапан	боковой впуск, с перепускным клапаном
давление срабатывания перепускного клапана	315 бар
размер впускного порта	G1
тип золотника	3 положения
расположение стороны рукоятки	стандартная рукоятка
расположение крышки золотника	3-позиционный двойного действия, A/B закрыты в нейтральном положении
расположение рабочей секции	стандартный тип
размер рабочего порта	G3/4
тип выпускной секции	боковой выпуск
размер выпускного порта	G1













Направление управления клапаном 20-380 л, 100 - 350 бар





Гидравлические направляющие клапаны – Полностью совместимы с Walvoil, Hydrocontrol, Badestnost и другими европейскими и американскими брендами

Мы являемся профессиональным производителем гидравлических направляющих клапанов в Китае. Наша продукция охватывает различные методы управления, включая ручное, электрическое, пневматическое, электрогидравлическое, электроэлектрическое, электромагнитное и дистанционное управление. Расход составляет от 20 до 300 л/мин, а давление может достигать 315 бар.



Клапан SD	Расход	Максимальное давление	Золотник
SD 25	240 л/мин / 63 GPM	315 бар	1-12 секций
SDS 180	160 л/мин / 42 GPM	315 бар	1-12 секций
SDS 380	380 л/мин / 100 GPM	315 бар	1-12 секций
SD 4	45 л/мин / 11,8 GPM	315 бар	1 секция
SD 5	45 л/мин / 11,8 GPM	315 бар	1-7 секций
SD 45	45 л/мин	315 бар	1-7 секций
SD 55	45 л/мин	315 бар	1-7 секций
SD11	70 л/мин / 19,6 GPM	315 бар	1-5 секций
SD14	120 л/мин / 31,5 GPM	315 бар	1 секция
SD18	160 л/мин / 42 GPM	315 бар	1-4 секции





Наши гидравлические клапаны могут полностью заменить или соответствовать основным итальянским и европейским брендам, таким какWalvoil, Hydrocontrol и Badestnost. Они подходят для различных применений, включая строительную технику, сельскохозяйственную технику, подъемные платформы, погрузочно-разгрузочное оборудование и промышленные транспортные средства.





I. Почему дистрибьюторам, производителям оборудования и ремонтным мастерским следует покупать у нас?



1. Дистрибьюторы: Высокая норма прибыли и быстрая оборачиваемость запасов



Наши гидравлические клапаны стоят всего 30%-50% от европейских и американских брендов, оставляя дистрибьюторам достаточную норму прибыли. Расход охватывает 20-380 л/мин, а количество секций может быть увеличено от 1 до 12 или более, обеспечивая комплексное покрытие различных вспомогательных потребностей от легкой сельскохозяйственной техники до тяжелой строительной техники. Мы также предлагаем услуги по индивидуальной настройке OEM, поддерживая создание независимых брендов и помогая дистрибьюторам строить долгосрочную лояльность клиентов.



2. Производители оборудования (OEM): Снижение затрат на закупки и оптимизация цепочки поставок



Производителям оборудования требуются основные компоненты, которые надежны, имеют согласованные параметры и стабильное время доставки. Наши гидравлические клапаны полностью совместимы с европейскими и американскими брендами по размерам, монтажным фланцам, спецификациям портов, номинальному давлению и кривым расхода, что позволяет напрямую заменять существующие конфигурации без изменения конструкции основной машины. Мы поддерживаем индивидуальную настройку по чертежам — могут быть настроены нестандартные функции золотника, специальные положения портов, соленоиды другого напряжения и коррозионностойкие покрытия. Выбирая нас, вы снизите затраты на закупки, сократите время реагирования цепочки поставок и минимизируете длительное ожидание, связанное с импортными брендами.



3. Поставщик ремонтных услуг: Полное снабжение запчастями, быстрая доставка



Рынок ремонта наиболее уязвим к трудностям в поиске запчастей, длительным срокам поставки и непрозрачному ценообразованию. Мы поставляем полный ассортимент легко повреждаемых деталей, включая комплекты уплотнений, узлы золотников, пружинные узлы и электромагнитные катушки. Стандартные изделия отгружаются в течение 7-15 дней, с достаточным запасом и быстрым реагированием, что помогает ремонтникам значительно сократить время простоя оборудования. По сравнению с длительными (60-90 дней) циклами послепродажного обслуживания европейских и американских брендов, мы предлагаем значительное временное преимущество.







II. Каковы наши преимущества по сравнению с европейскими и американскими брендами?





Преимущество 1: Значительное ценовое преимущество, ведущая экономическая эффективность



Благодаря эффектам промышленного кластера и вертикально интегрированной цепочке поставок (литье, прецизионная обработка на станках с ЧПУ, шлифовка золотников и интегрированные уплотнительные компоненты) наши производственные затраты значительно ниже, чем у европейских и американских производителей. Гидравлические клапаны с эквивалентной производительностью стоят 30%-50% от европейских и американских брендов без ущерба для качества. Отечественные гидравлические клапаны достигли технологии, сравнимой с импортными брендами, предлагая при этом непревзойденное ценовое преимущество.



Преимущество два: Комплексное сравнение технических параметров, бесшовная взаимозаменяемость



Наши гидравлические клапаны полностью совместимы с международными брендами по номинальному давлению (до 315 бар), диапазону расхода (20-380 л/мин), количеству секций (1-12 секций) и функциям центрального положения. Они могут напрямую заменять соответствующие модели таких брендов, как Walvoil, Hydrocontrol и Badestnost. Например, серия Walvoil SD5 имеет номинальный расход 45 л/мин, давление 315 бар и может использоваться до 7 секций; параметры нашего соответствующего продукта полностью совместимы.



Преимущество три: Комплексные методы управления, широкий охват



Наша продукция поддерживает множество методов управления, включая ручное, электрическое, пневматическое, электрогидравлическое, электрическое, электромагнитное и дистанционное управление. Метод электрогидравлического управления сочетает в себе преимущества электронных и гидравлических технологий, непрерывно регулируя положение золотника путем регулирования входного электрического сигнала для точного контроля давления и расхода гидравлической системы, обеспечивая высокоточную работу в прецизионных гидравлических системах, требующих высокой точности управления. От простого ручного управления до сложного дистанционного автоматизированного управления мы можем предоставить соответствующие решения.



Преимущество 4: Доступна модульная/интегральная структура, гибкая адаптивность



Модульный многоходовой клапан имеет блочную конструкцию, где каждый функциональный модуль может быть гибко скомбинирован в соответствии с фактическими потребностями. Он легко разбирается и собирается, обладает мощной функциональностью и облегчает добавление или удаление соединений. Интегрированный многоходовой клапан имеет компактную структуру, высокую жесткость и отличное уплотнение, что делает его пригодным для применений с ограниченным пространством для установки. Обе структуры могут быть настроены с перепускными клапанами, пополняющими клапанами и комбинированными клапанами для гибкого удовлетворения потребностей различных основных систем.



Преимущество 5: Короткие сроки поставки, стабильное снабжение



Европейские и американские бренды часто имеют циклы поставки 60-90 дней, что значительно зависит от колебаний глобальной цепочки поставок. Используя хорошо развитую в Китае экосистему производства гидравлических компонентов и наши собственные стабильные производственные мощности, стандартные модели могут быть отгружены в течение 7-15 дней, а крупносерийные заказы могут быть организованы для быстрого производства по согласованию. Для производителей OEM это означает сокращение времени ожидания производства и повышение скорости реагирования на рынок.



Преимущество 6: Полные сертификаты, беспрепятственный экспорт



Наша продукция сертифицирована по системе менеджмента качества ISO 9001 и соответствует международным стандартам, таким как CE, что обеспечивает беспрепятственный экспорт на мировые рынки, включая Европу, Северную Америку, Юго-Восточную Азию, Южную Америку, Ближний Восток и Африку. Кластер китайской промышленности гидравлических компонентов сформировал высокоспециализированную систему цепочки поставок, обладающую передовыми обрабатывающими центрами с ЧПУ, линиями термообработки и полностью гидравлическими испытательными стендами для обеспечения точности размеров продукции и согласованности функций.





III. Основные области применения гидравлических направляющих клапанов



Направляющие клапаны являются «нервным центром» гидравлической системы, используемым для управления направлением потока, состоянием включения/выключения и распределением потока гидравлического масла. Они широко используются в:





Строительная техника: Экскаваторы, погрузчики, бульдозеры, дорожные катки, краны, вилочные погрузчики, телескопические погрузчики, мини-погрузчики, экскаваторы-погрузчики, автокраны, автобетононасосы, автобетоносмесители



Сельскохозяйственная техника: Тракторы, комбайны, пресс-подборщики, опрыскиватели, разбрасыватели удобрений, газонокосилки, сеялки, телескопические сельскохозяйственные машины



Промышленные подъемные платформы: Ножничные подъемники, шарнирно-сочлененные подъемники



Погрузочно-разгрузочное оборудование: Вилочные погрузчики, штабелеры, тележки для поддонов, подъемные платформы, лебедки, подъемники



Промышленные транспортные средства: Санитарные автомобили, мусоровозы-компакторы, подметальные машины, поломоечные машины, горнодобывающие машины



Лесная техника: Лесозаготовительные машины, харвестеры, измельчители древесины, пропольщики





Морская техника: Палубное оборудование, рулевые системы, якорные лебедки



Промышленная автоматизация: Литьевые машины, прессы, станки, гидравлические системы производственных линий







IV. Правильное использование гидравлических направляющих клапанов



1. Соображения при выборе



Перед выбором клапана убедитесь, что следующие ключевые параметры совместимы:



Соответствие расхода: Номинальный расход клапана должен быть ≥ 1,1–1,2 раза больше требуемого расхода системы (с запасом). Рассчитайте общее максимальное требование к расходу всех исполнительных механизмов (гидравлических цилиндров, двигателей) и выберите соответствующую спецификацию клапана. Избегайте клапанов с «недостаточной мощностью» — недостаточный расход может привести к перегреву клапана, утечкам или медленной работе исполнительного механизма.



Соответствие давления: Номинальное давление клапана должно быть ≥ максимального рабочего давления системы, которое может достигать 315 бар.



Метод управления: Четко определите метод работы (ручной, электрический, пневматический, электрогидравлический и т. д.) и требования к скорости отклика. Ручное управление подходит для простых условий эксплуатации; пропорциональное электрогидравлическое управление подходит для автоматизированных систем; пневматическое управление подходит для взрывоопасных сред.



Структурная форма: Выберите интегральную (компактную) или сегментированную (гибкое расширение) конструкцию в зависимости от пространства для установки.



Функция нейтрального положения: Подтвердите тип функции нейтрального положения (например, закрытие в нейтральном положении, разгрузка в нейтральном положении, удержание давления в нейтральном положении и т. д.), чтобы обеспечить непрерывное и бесшумное переключение.



Спецификации портов: Подтвердите спецификации и направление впускных/выпускных и рабочих портов (резьба G, резьба UNF, фланец SAE и т. д.) для облегчения прокладки трубопроводов.





2. Требования к установке



Перед установкой убедитесь, что номинальное давление, номинальный расход и функция золотникового клапана соответствуют требованиям гидравлической системы. Точки установки включают:



Монтажная пластина и кронштейн должны быть плоскими, а усилие затяжки крепежных винтов должно быть равномерным, чтобы предотвратить перекос корпуса клапана.



Для многоходовых клапанов с несколькими секциями клапана убедитесь, что двусторонний резьбовой стержень затянут с требуемым моментом (обычно 95–120 Н·м). Недостаточный момент затяжки вызовет утечку масла между секциями клапана.



При установке внешнего механизма управления клапаном убедитесь, что золотниковый клапан движется свободно, без заеданий, и предотвратите боковые силы на золотник.



При установке на машины, подверженные сильной вибрации, следует принять меры по гашению вибрации.



Правильно подсоедините впускной (P), возвратный (T) и все рабочие порты (A/B). Высоконапорное масло никогда не должно поступать через возвратный порт, чтобы избежать повреждения корпуса клапана.



Системные трубопроводы не должны быть слишком тонкими или длинными, чтобы предотвратить увеличение потери давления и перегрев системы.



При сварке вблизи клапана предотвращайте попадание брызг сварки на уплотнительные кольца, пылезащитные кольца и открытые части золотникового клапана.







3. Требования к гидравлическому маслу



Рабочее масло должно быть чистым, с точностью фильтрации не более 10 мкм. Наивысший уровень загрязнения гидравлической жидкости должен быть не ниже ISO 4406 19/16, с диапазоном вязкости 10–400 мм²/с и температурой в диапазоне от -20°C до +80°C.





4. Ежедневная эксплуатация и техническое обслуживание



Регулярно проверяйте уровень и чистоту масла, чтобы предотвратить засорение отверстий или зазоров клапана примесями, вызывающими заедание.

Заменяйте гидравлическое масло и фильтрующий элемент каждые 500–1000 часов, в зависимости от условий эксплуатации оборудования.

Когда оборудование не используется в течение длительного времени, рекомендуется периодически запускать оборудование и несколько раз давать клапану работать, чтобы предотвратить заедание золотника.





V. Устранение распространенных проблем и методы ремонта



1. Золотниковый клапан не возвращается или позиционируется неточно



• Возможные причины | Решение
• Деформированная пружина возврата | Заменить пружину возврата
• Деформированная пружина позиционирования | Заменить пружину позиционирования
• Износ позиционирующей втулки | Заменить позиционирующую втулку
• Грязь между корпусом клапана и золотником | Очистить корпус клапана и золотник
• Негибкий внешний механизм управления | Отрегулировать механизм управления и затянуть крепежные винты





2. Внешняя утечка



• Возможные причины | Решение
• Старение или повреждение уплотнительных колец на обоих концах корпуса реверсивного клапана | Заменить уплотнительные кольца
• Поврежденные уплотнительные кольца между контактными поверхностями корпуса клапана | Заменить уплотнительные кольца
• Недостаточный момент затяжки двустороннего винта в многоходовых клапанах | Затянуть до требуемого момента (приблизительно 120 Н·м)



3. Нестабильное или невозможное регулирование давления предохранительного клапана

• Возможные причины | Решение
• Деформированная пружина регулировки давления | Заменить пружину высокого давления
• Износ пилотного клапана | Заменить пилотный клапан
• Ослабленная контргайка | Затянуть пилотный клапан
• Засоренное дроссельное отверстие золотника основного клапана | Очистить золотник основного клапана для прочистки дроссельного отверстия
• Неисправность гидробака (недостаточная подача масла) Ремонт гидравлического насоса



4. Рабочий механизм заметно опускается, когда золотник находится в нейтральном положении.

• Возможные причины Устранение
• Увеличенный зазор между корпусом клапана и золотником из-за износа Ремонт или замена золотника
• Несоосность золотника Обеспечить соосность золотника
• Износ или загрязнение конусного клапана Заменить конусный клапан или удалить загрязнения.



5. Неисправность многоходового клапана (медленная или отсутствует работа)

• Устранение неисправностей Решения
• Загрязнение или засорение гидравлического масла Тщательно очистить многоходовой клапан и заменить фильтр
• Износ внутреннего золотника или уплотнений Заменить поврежденные детали
• Ухудшение качества гидравлического масла Полностью слить старое масло и залить новое, соответствующее стандартам
• Неисправность соленоидного клапана (клапан с электроприводом) Проверить катушку и цепь соленоидного клапана; при необходимости заменить соленоидный клапан
• Высокая температура окружающей среды Улучшить условия работы, чтобы избежать воздействия высокой температуры на клапан
• Ослабленный вторичный перепускной клапан или заблокированное дроссельное отверстие Проверить вторичный перепускной клапан и разобрать и очистить дроссельное отверстие.



6. Советы по техническому обслуживанию

• Перед техническим обслуживанием следует провести предварительный осмотр: Проверить, чистое ли гидравлическое масло, нормальный ли уровень масла, есть ли видимые повреждения или утечки на внешней стороне многоходового клапана.
• После разборки и очистки проверить состояние всех золотников, уплотнений и пружин. Поврежденные детали нельзя сваривать или выпрямлять; их необходимо заменить.
• Для электрогидравлических/электрогидравлических клапанов проверить исправность соленоидного клапана и связанных с ним цепей.
• При сильных внутренних повреждениях рекомендуется заменить весь многоходовой клапан для обеспечения безопасности системы.
• Рекомендуется заменять стареющие уплотнения во время технического обслуживания, чтобы обеспечить восстановление производительности клапана до заводских настроек.





VI. Какие проблемы я могу помочь решить дилерам, производителям оборудования и поставщикам услуг по техническому обслуживанию?





Чем я могу помочь дистрибьюторам:



• Обеспечить стабильные поставки товаров и конкурентоспособные цены, что позволит вам получить ценовое преимущество на местном рынке.
• Поддержка OEM-брендинга и индивидуального брендинга для помощи в создании вашей репутации бренда.
• Предоставить каталоги продукции, технические данные и рыночную поддержку для быстрого освоения рынка.
• Достаточный запас стандартных моделей для удовлетворения потребностей в быстрой доставке небольших и средних заказов.
• Наша команда технической поддержки после продажи всегда онлайн, чтобы помочь вам ответить на вопросы клиентов по выбору и технические вопросы.





Чем я могу помочь производителям оборудования (OEM):



• Помочь снизить затраты на закупку основных компонентов и увеличить норму прибыли всей машины.
• Предоставить альтернативы, полностью совместимые с итальянскими брендами по размеру и производительности, без необходимости изменения конструкции.
• Диапазон расхода от 20 до 380 л/мин, гибкая конфигурация от 1 до 12 секций для точного соответствия требованиям различных основных систем.
• Доступна индивидуальная настройка малых партий; нестандартные конфигурации могут быть обработаны в соответствии с предоставленными чертежами (специальные функции золотника, нестандартные масляные порты, электромагниты с разным напряжением, специальные покрытия и т. д.).
• Стабильное снабжение и предсказуемые сроки поставки (стандартные изделия отгружаются в течение 7-15 дней) гарантируют, что ваш производственный график не будет нарушен колебаниями цепочки поставок.
• Помощь в согласовании системы и пусконаладке на месте для обеспечения стабильной работы после установки.





Чем я могу помочь поставщикам ремонтных услуг:



• Сократить время ожидания запчастей – стандартные изделия отгружаются в течение 7-15 дней, что значительно сокращает потери из-за простоя оборудования.
• Предоставить полные комплекты легко повреждаемых деталей, включая комплекты уплотнений, узлы золотников, пружинные узлы и электромагнитные катушки, предлагая комплексное решение.
• Наша техническая команда предоставляет поддержку в устранении неисправностей и руководство по ремонту, чтобы помочь повысить эффективность вашего обслуживания.
• Прозрачное ценообразование, полное снабжение запчастями и своевременное реагирование помогут вам создать хорошую репутацию среди конечных потребителей.





VII. Добро пожаловать к покупке у нас в Китае.





Мы находимся в городе Шицзячжуан, провинция Хэбэй, и являемся профессиональным производителем гидравлических направляющих клапанов с многолетним опытом в области исследований и разработок и производства гидравлических клапанов. Наша основная продукция включает:



• Гидравлические направляющие клапаны (многоходовые направляющие клапаны) – доступны варианты с ручным, электрическим, пневматическим, электрогидравлическим, электроэлектрическим, электромагнитным и дистанционным управлением, с возможностью выбора интегрального или сегментированного типа. Расход составляет от 20 до 380 л/мин, а давление до 315 л/мин. бар
• Гидравлические двигатели (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT и т. д.)
• Серия полногидравлических рулевых механизмов (101S/OSPC/OSPB/HKUS/BZZ-B и т. д.)
• Статические мокрые гидравлические тормоза серии BK10





Выбор прямых поставок с нашего завода в Китае даст вам:



• Конкурентоспособные заводские цены – исключение посредников
• Профессиональная техническая поддержка – полное сопровождение от выбора до установки
• Гарантия стабильных поставок – собственная производственная линия + зрелая цепочка поставок
• Гибкие возможности индивидуальной настройки – обработка по предоставленным чертежам, OEM-кастомизация



Наша продукция экспортируется во многие страны и регионы по всему миру, широко используется в строительной технике, сельскохозяйственной технике, подъемных платформах, лесной технике, морской технике и других областях, и пользуется доверием наших клиентов.



Мы приглашаем мировых дистрибьюторов, производителей OEM и поставщиков услуг посетить наш завод в Китае для обсуждения сотрудничества. Независимо от того, нужна ли вам проверка образцов, техническая консультация или оптовая закупка, мы будем обслуживать вас с профессиональным отношением и высококачественной продукцией.





Свяжитесь с нами сейчас, чтобы получить наш каталог продукции и прайс-лист!



Для получения последних спецификаций продукции, руководства по выбору и цен, пожалуйста, свяжитесь напрямую с нашим отделом продаж, чтобы получить официальное руководство по продукту и условия.
