Статические гидравлические тормоза серии BK10 для гидравлических двигателей на орбите

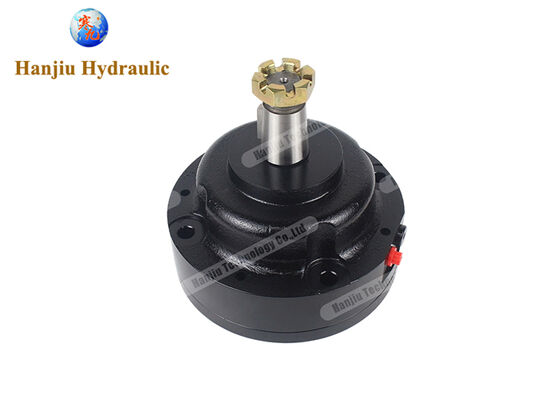

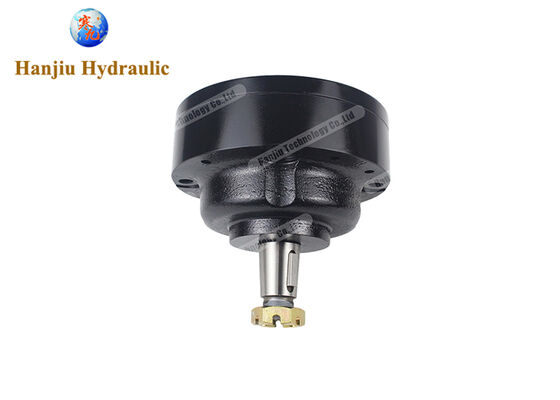

Статические мокрые гидравлические тормоза серии BK10 – профессиональное тормозное решение для гидравлических моторов Orbit

Статические мокрые гидравлические тормоза серии BK10 представляют собой колесные тормозные решения, специально разработанные для гидравлических моторов Orbit. Они широко используются в подъемных платформах, сельскохозяйственной технике (такой как комбайны и тракторы), лесозаготовительной технике, вилочных погрузчиках и другом низкоскоростном транспортном оборудовании, требующем установки на колеса.

Эта серия тормозов использует пружинный механизм с гидравлическим растормаживанием и оснащена функцией статического блокирования тормозов. Они могут полностью заменить аналогичные изделия европейского и американского производства, особенно хорошо проявляя себя в приложениях, требующих удержания под нагрузкой и аварийного останова.

I. Правильное использование BK10

1. Точки установки

Тормоза серии BK10 предназначены для колесных приводов. Перед установкой убедитесь, что параметры основной системы соответствуют выбранной модели. При установке следует обратить внимание на следующие моменты:

Подключение гидравлической цепи: Тормоз имеет два порта растормаживания (интерфейс O-ring 7/16-20UNF), один для входа масла, другой для выпуска воздуха или подключения к внешнему тормозному контуру.

Требования к порту слива масла: Максимальное давление в порту слива масла не должно превышать 0,05 МПа. Он должен иметь отдельную линию возврата в масляный бак и не должен быть подключен параллельно с линией возврата масла; в противном случае чрезмерное противодавление может привести к неполному растормаживанию или повреждению уплотнений.

Соединительный фланец: Спецификации фланца: Φ101,6×12,7 мм, диаметр расположения крепежных отверстий Φ177,8 мм, и 4×Φ13 мм монтажных отверстий. При установке используйте указанный момент затяжки болтов и нанесите фиксатор резьбы.

Соединение с выходным валом: Выходной вал имеет конический вал Ø38 (1:8), оснащенный шпонкой 7,96×7,96×31,75 мм. Обеспечьте точность посадки вала и нагрузки при установке.

Заполнение тормозной камеры: Перед установкой залейте гидравлическое масло в тормозную камеру согласно требованиям. Объем смазочного масла составляет примерно 100~120 см³, обеспечивая смазку тормозных колодок.

2. Конфигурация системы

BK10 использует принцип пружинного торможения и гидравлического растормаживания. Во время нормальной работы транспортного средства под давлением масло подается к тормозам, преодолевая силу пружины, чтобы развести тормозные колодки и растормозить тормоза. Когда транспортное средство останавливается или система теряет давление, сила пружины автоматически сводит тормозные колодки, обеспечивая статическое блокирование тормозов. Эта конструкция гарантирует, что оборудование сможет автоматически тормозить в случае внезапного отказа гидравлической системы, обеспечивая реальное удержание под нагрузкой и возможности аварийного останова.

Перед использованием необходимо удалить воздух из тормозных линий. Метод прокачки: Начиная с тормоза, наиболее удаленного от главного цилиндра, последовательно ослабьте винты прокачки, несколько раз нажав на педаль тормоза до тех пор, пока в вытекающем масле не перестанут появляться пузырьки воздуха. Затем затяните винты прокачки.

3. Эксплуатационные меры предосторожности

Минимальное гидравлическое давление для растормаживания составляет 2,8 МПа, а максимальное рабочее давление тормозной системы не должно превышать 21 МПа.

Максимальная скорость торможения составляет 300 об/мин, что подходит для низкоскоростного транспортного оборудования. Не превышайте эту скорость.

Перед запуском тормозов проверьте достаточный уровень масла, чтобы избежать сухого трения тормозных колодок из-за недостатка масла.

Когда оборудование не используется в течение длительного времени, рекомендуется периодически запускать устройство и несколько раз приводить тормоза в действие, чтобы предотвратить заклинивание поршня.

II. Устранение распространенных неисправностей и методы ремонта

1. Отказ тормозов или недостаточная тормозная сила

Возможные причины: Заедание управляющего поршня из-за заусенцев или грязи; утечки или засорения тормозных линий, приводящие к недостаточному снабжению тормозной жидкостью и снижению давления тормозной жидкости; чрезмерный износ тормозных колодок.

Методы устранения неисправностей: Проверьте тормозные линии на наличие утечек и убедитесь, что давление в тормозной системе достигло давления растормаживания 2,8 МПа. Если линии в норме, разберите и очистите управляющий поршень, удалите заусенцы или переустановите его.

Меры по ремонту: Замените изношенные тормозные колодки; очистите корпус клапана и замените уплотнения; отремонтируйте или замените соединители линий.

2. Невозможность растормаживания или медленное растормаживание после торможения

Возможные причины: Чрезмерное противодавление в порту слива; недостаточное давление управляющей жидкости; заедание управляющего поршня или износ прямоугольного кольца; загрязнение тормозной жидкости, затрудняющее обратный поток.

Методы устранения неисправностей:

1. Проверьте, возвращается ли сливная линия отдельно в масляный бак, и убедитесь, что давление в порту слива ≤0,05 МПа; проверьте, достигает ли давление растормаживания системы 2,8 МПа; проверьте чистоту и вязкость тормозной жидкости.

Меры по ремонту: Проложите отдельную сливную линию; увеличьте давление управляющего масла до указанного значения; очистите сердечник клапана и замените уплотнения; замените тормозную жидкость.

3. Внешняя утечка тормоза

Возможные причины: Старение или повреждение уплотнений в местах соединения пробок, входных/выходных портов или крышек клапанов.

Методы устранения неисправностей: Визуально осмотрите место утечки и обратите внимание на любые признаки просачивания масла.

Меры по ремонту: Замените соответствующее уплотнение и затяните соединительные болты.

4. Вибрация или посторонний шум при торможении

Возможные причины: Отклонение круглости тормозного барабана от допуска; ослабление фрикционных тормозных колодок; ослабление монтажного фланца.

Методы устранения неисправностей: Проверьте круглость тормозного барабана и при необходимости отрегулируйте его на токарном станке; проверьте ослабление фрикционных колодок; проверьте затяжку тормозной опорной пластины.

Меры по ремонту: Переклёпывайте или замените фрикционные пластины; затяните ослабленные болты фланца.

5. Советы по ремонту

После разборки и очистки проверьте состояние всех уплотнений и поршней. Тормозные детали не должны свариваться или выпрямляться; замена обязательна. Рекомендуется заменять стареющие уплотнения при ремонте, чтобы обеспечить восстановление характеристик тормоза до заводских настроек. При серьезных внутренних повреждениях для безопасности рекомендуется полная замена. При необходимости разборки обратитесь к чертежам изделия для последовательной разборки и сборки.

III. Преимущества продукта, наиболее важные для дистрибьюторов

1. Высокая норма прибыли и сильная рыночная конкурентоспособность

Статические мокрые тормоза серии BK10 напрямую конкурируют с аналогичными международными продуктами, но предлагают значительное ценовое преимущество. Разумная система заводского ценообразования обеспечивает дистрибьюторам достаточную норму прибыли, в то время как характеристики продукта сопоставимы с европейскими и американскими брендами, помогая дистрибьюторам выделиться в условиях жесткой рыночной конкуренции.

2. Быстрый оборот запасов и комплексная закупка

Продукт доступен только в двух спецификациях крутящего момента – BK10-1 (1150 Нм) и BK10-2 (1700 Нм) – что охватывает подавляющее большинство потребностей в подборе гидравлических моторов Orbit. Оптимизированные спецификации означают меньшее давление на запасы, меньшее использование капитала и более высокую эффективность оборота.

Одновременно мы также можем поставлять гидравлические моторы Orbit (серии BMM/BMP/BMR/BMH/BMSY/BMT/BMV и т. д.), позволяя дистрибьюторам приобретать у нас комбинации моторов и тормозов в одном месте, что значительно снижает затраты на закупку и логистику.

3. Быстрая реакция послепродажного обслуживания и комплексная техническая поддержка

По сравнению с длительными циклами послепродажного обслуживания и сложными процессами ремонта европейских и американских брендов, мы предоставляем оперативное послепродажное обслуживание и своевременную поставку оригинальных запчастей. Наша зрелая структура продукта, удобный ремонт и высокая взаимозаменяемость деталей значительно снижают затраты на послепродажное обслуживание и давление на службу поддержки клиентов для дистрибьюторов.

4. Полные экспортные сертификаты и гарантированное качество

Наша продукция прошла авторитетные сертификационные аудиты SGS и соответствует экспортным стандартам, таким как CE/ISO, продается во многие страны и регионы по всему миру. Качество гарантировано, а экспорт беспрепятственен.

5. Стабильная цепочка поставок и контролируемое время доставки

Являясь заводом-изготовителем, мы обладаем стабильной производственной мощностью и комплексной системой контроля качества. Дистрибьюторы получают гарантии стабильных поставок и гибкие условия заказа, что исключает опасения по поводу отсутствия товара на складе и обеспечивает своевременную доставку заказов конечных клиентов.

IV. Какие проблемы я могу решить для вас?

Для дистрибьюторов– Помогаем быстро захватить рынок

Что вам нужно больше всего, так это конкурентоспособные продукты, стабильные поставки и существенная норма прибыли. Продукты серии BK10 технологически зрелые, надежные и имеют значительное ценовое преимущество, напрямую конвертируя существующие клиентские ресурсы. Я предоставляю вам стабильные поставки, конкурентоспособные цены и комплексную послепродажную поддержку, помогая вам повысить лояльность клиентов и повторные покупки. Также поддерживается OEM-кастомизация для удовлетворения ваших потребностей в создании собственного бренда.

Для OEM-производителей– Помогаем снизить затраты и повысить эффективность

Что вам нужно больше всего, так это надежные, соответствующие параметрам и своевременные основные компоненты. Монтажные размеры серии BK10 соответствуют отраслевым стандартам и могут напрямую сочетаться с различными гидравлическими моторами Orbit и колесными приводными системами. Мы поддерживаем кастомизацию по чертежам – от монтажных фланцев и типов выходных валов до конфигураций масляных портов, все может быть изменено по мере необходимости. Выбирая нас, вы снизите затраты на закупку, оптимизируете структуру вашей цепочки поставок и получите своевременную техническую поддержку и послепродажные гарантии. На этапе выбора мы можем помочь вам определить ключевые параметры, такие как рабочий объем, фланец, выходной вал и масляный порт, чтобы обеспечить правильное соответствие.

Для поставщиков ремонтных услуг– Делаем ремонт более эффективным

Рынок ремонта больше всего беспокоит сложность поиска запчастей, длительные сроки поставки и непрозрачное ценообразование. Тормоза серии BK10 имеют простую конструкцию и легко ремонтируются. У нас есть полный ассортимент запасных частей и подробные инструкции по ремонту, с достаточным количеством на складе и быстрой доставкой. От стандартных деталей до уплотнительных компонентов, мы предлагаем комплексное решение, значительно сокращая время ожидания ремонта и повышая удовлетворенность конечных клиентов.

Для конечных пользователей– Безопасно, надежно, без забот и усилий

BK10 использует оптимизированную дисковую тормозную колодку и пружинный механизм, обеспечивая надежное торможение и длительный срок службы. Выходной вал оснащен одинаковыми усиленными роликовыми подшипниками с обеих сторон, обеспечивая большую радиальную грузоподъемность. Будь то подъемные платформы или сельскохозяйственная техника, BK10 обеспечивает надежную статическую тормозную защиту вашего оборудования.

V. Добро пожаловать за покупками в Китае

Мы являемся профессиональным производителем гидравлических тормозов в Китае с многолетним опытом в разработке и производстве полностью гидравлических тормозов. Наша продукция прошла международные сертификаты, такие как SGS/ISO. Наша основная продукция включает:

Статические мокрые гидравлические тормоза серии BK10 (BK10-1 крутящий момент 1150 Нм / BK10-2 крутящий момент 1700 Нм)

Полная серия гидравлических моторов Orbit (BMM/BMP/BMR/BMH/BMSY/BMT/BMV и т. д., рабочий объем от 8 до 800 куб. см/об)

Полная серия гидравлических рулевых механизмов (101S/OSPC/OSPB/HKUS/BZZ-B и т. д.)

Сопутствующие клапанные продукты

Приобретая напрямую с нашего завода в Китае, вы получите: конкурентоспособные заводские цены, профессиональную техническую поддержку и гарантию стабильных поставок. Наша продукция экспортируется во многие страны и регионы по всему миру и широко используется в строительной, сельскохозяйственной, подъемной, лесозаготовительной, морской технике и других областях, пользуясь высоким доверием клиентов.

Мы приглашаем дистрибьюторов, OEM-производителей и поставщиков услуг со всего мира посетить наш завод в Китае для обсуждения сотрудничества. Независимо от того, нужны ли вам образцы для тестирования, технические консультации или оптовые закупки, мы будем обслуживать вас с профессиональным отношением и высококачественной продукцией.

Свяжитесь с нами прямо сейчас, чтобы получить наш каталог продукции и прайс-лист! Для получения последних спецификаций продукта, руководства по выбору и цен, пожалуйста, свяжитесь напрямую с нашим отделом продаж, чтобы получить официальное руководство по продукту и условия.
