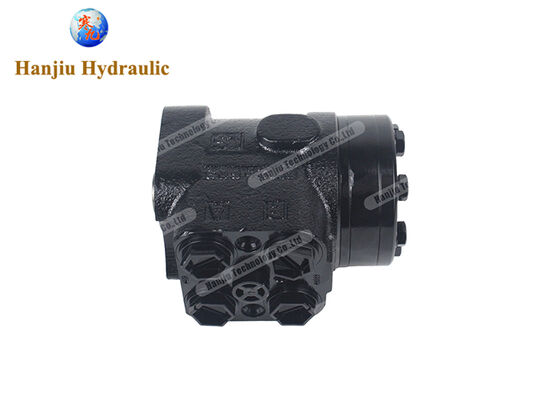

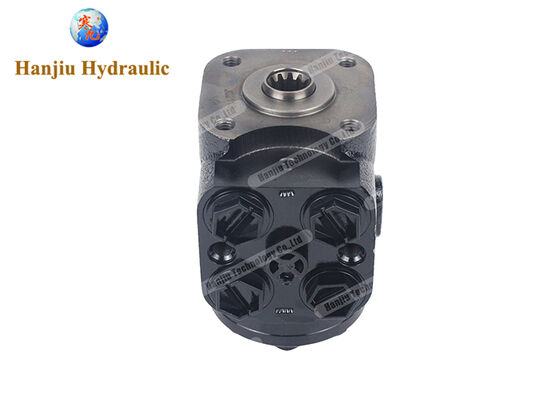

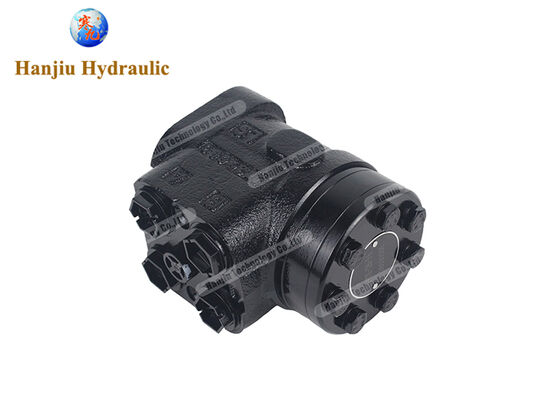

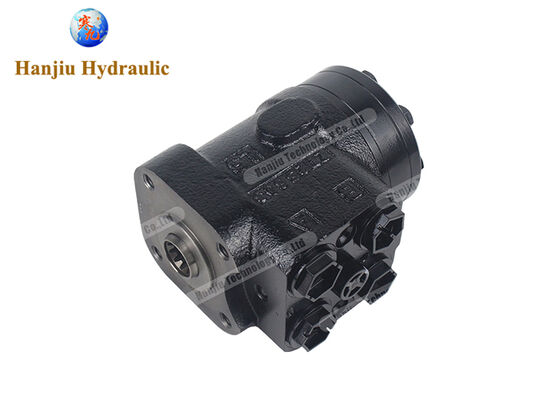

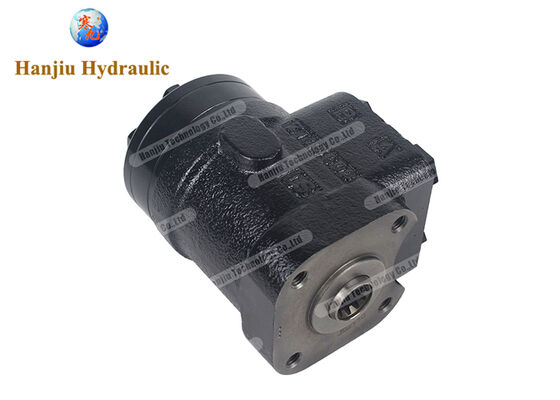

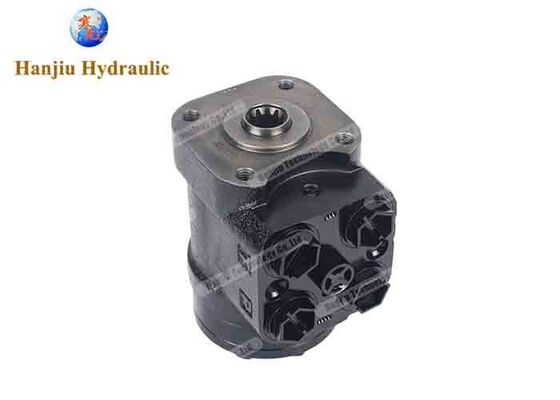

Полностью гидравлическая система рулевого управления серии 101S с чувством нагрузки

Полностью гидравлическая система рулевого управления серии 101S с чувством нагрузки Идеальная замена OSPC

В101SСерия полностью гидравлическая система управления с чувствием нагрузки является экономически эффективным решением управления рулем для сельскохозяйственной техники, строительной техники и специальных транспортных средств.Функционально полностью совместима сОСПКСерия LS, и с параметрами производительности, соответствующими международным стандартам, эта серия является идеальной заменой систем управления OSPC.Широко используется в системах управления рулевым управлением тяжелых грузовых автомобилей с низкой скоростью, таких как тракторы, погрузчики, вилочные погрузчики, комбайны, дорожные ролики, морские машины, машины лесного хозяйства и машины для обслуживания дорог.

Основное смещение продукта варьируется отот 50 до 400 мл/сутки, с максимальным входном давлением 17,5 МПа, максимальным непрерывным обратным давлением 2,5 МПа и крутящим моментом ручного управления ≤130 Н·м. Он предлагает несколько функциональных режимов,включая ON (открытое ядро без реакции), CN (не реагирующий на закрытое ядро), OR (реагирующий на открытое ядро) и LS (чувствие нагрузки), чтобы удовлетворить требованиям конфигурации различных гидравлических систем.

I. Правильное использование рулевых агрегатов 101S

1. Место установки

Перед установкой убедитесь, что спецификация продукта соответствует основной системе, включая смещение, способ подключения и конфигурацию клапана.затягивать соединительные болты до указанного момента вращения и наносить соответствующий клей, блокирующий нить, чтобы предотвратить ослабление из-за вибрации. Если положение колесной руки необходимо регулировать во время установки, сначала удалите соответствующий регулирующий винт ограничителя руля на рулевом механизме.переустановка с крутящим моментом 12±3 N·mВо время всей работы строго избегайте ввода посторонних предметов в рулевое устройство.и что вязкость масла соответствует требованиям системы.

2. Конфигурация системы

Рулевое устройство серии 101S может использоваться с насосом фиксированного смещения, насосом постоянного давления с многоместным смещением,или насос с чувствительностью нагрузки (переменный насос с комбинированной компенсацией потока и давления) для формирования различных конфигураций гидравлических систем управления с чувствительностью нагрузкиМодели, установленные на пластине (например, 101S-5, 101S-5L, 101S-5E), могут использоваться с клапанами приоритета типа PVF* через соединение, установленное на пластине; модели, установленные на трубе (например,101S-5T) должны использоваться с клапанами первоочередного типа DYXL или YXL через трубопроводную связьВо время установки строго следуйте чертежам продукта и инструкциям по подключению труб.

3. Операционные предосторожности

Когда руль поворачивается, ядро клапана вращается под небольшим углом, пружина нажимается вниз, заставляя рулон клапана вращаться.таким образом, соединяя петрольную схемуОстров связи приводит ротор в статоре к вращению, доставляя гидравлическое масло пропорционально углу руля к клапану усиления потока.пружина заставляет рукав клапана и ядро клапана автоматически вернуться в центрПрежде чем запустить систему, проверьте уровень масла и прокачивайте трубы, чтобы не допустить проникновения воздуха и не вызвать задержки или нестабильности рулевого управления.

II. Общие проблемы Методы устранения неполадок и исправления

1Тяжелое рулевое управление

Возможные причины: недостаточное количество гидравлического масла или воздуха в гидравлической системе; забитый фильтр резервуара; неисправный клапан регулирования масляного насоса;поврежденное силовое рулевое уплотнительное кольцо поршня или корпуса клапана радиальное уплотнительное кольцо канавка центральное уплотнительное кольцо; чрезмерное свободное пространство клапана или неправильное закрытие.

Шаги решения проблем: Проверьте уровень масла и добавьте масло → Очистите фильтр → Выпустите воздух → Проверьте насос масла и уплотнения.

2Утечки масла в соединениях рулевого механизма

Общие точки утечки масла включают соединения между корпусом клапана, диафрагмой, статором и ротором, а также журнал или уплотнение рельефного клапана.

Способы ремонта: для утечек масла в соединениях, заменить уплотнение, очистить соединения, или затянуть болты; для поврежденных журналов или уплотнений рельефных клапанов, заменить соответствующие уплотнения непосредственно.

3Не отвечающее рулевое управление или нестабильное вспомогательное рулевое управление

Возможные причины: воздух в гидравлической системе; изношенные внутренние части рулевого механизма, вызывающие увеличение просвета; блокированная гидравлическая система или сигнал аномального давления.

Шаги решения проблем: Выхлопный воздух → Очистить масляную цепь → Проверить, нормален ли сигнал давления на масляном портах LS → Если внутреннее износ является серьезным, разобрать и отремонтировать или заменить рулевое устройство.

4Советы по обслуживанию

После демонтажа и очистки проверяйте шестерени и стойку на износ и повреждения, а также корпус на трещины.Рекомендуется одновременно проверять подшипник тягиЕсли обнаружены повреждения, вмятины, ржавчины или трещины, немедленно замените их.Рекомендуется полностью заменить рулевое устройство для обеспечения безопасности системы..

III. Преимущества продукта для дилеров

1Полностью сопоставима с международными брендами, беспокойства без замены

Серия 101S имеет тот же внешний вид, внутреннюю структуру и параметры производительности, что и серия OSPC**LS, и может напрямую заменить основные серийные продукты, такие как:OSPC, M+S HKUS, и Итон 401.Дилерам не нужно корректировать существующие решения; замена удобна и пользуется большим одобрением клиентов.

2Высокоинтегрированный дизайн, ведущая экономическая эффективность

Эта серия включает в себя предохранительный клапан, двусторонний клапан перегрузки, двусторонний клапан пополнения и контрольный клапан ввода, все в корпусе рулевого механизма,исключение необходимости дополнительных блоков соединительных клапановЭто делает его более удобным в использовании, а размеры соединения соответствуют международным стандартам.и более низкий уровень отказов.

3Много функциональных конфигураций, широкий охват

Продукт предлагает четыре режима: ОН (отсутствие ответа открытого ядра), CN (отсутствие ответа закрытого ядра), OR (ответ открытого ядра) и LS (чувствование нагрузки).может адаптироваться к различным сценариям примененияРаспространение одной модели может обслуживать несколько сегментов рынка, что приводит к высокой эффективности оборота запасов.

4Стабильная цепочка поставок, контролируемое время доставки

Как завод-изготовитель, мы имеем стабильные производственные мощности и комплексную систему контроля качества.устранение опасений по поводу нехватки запасов и сбоев в поставках.

5Быстрый послепродажной сервис и высокая прибыль

По сравнению с длительными послепродажными циклами европейских и американских брендов, мы предлагаем быструю реакцию и своевременное поставку деталей, помогая дистрибьюторам снизить расходы на послепродажное обслуживание.Разумная система ценообразования "с завода" обеспечивает дистрибьюторам большую прибыль.

Какие проблемы я могу решить для вас?

Для дистрибьюторовПомочь вам быстро открыть рынок

Серия 101S идеально заменяет серию OSPC. Ваши существующие ресурсы клиентов OSPC могут быть напрямую преобразованы, без необходимости приобретения новых клиентов.конкурентоспособные цены, и своевременное послепродажное реагирование, помогающее вам улучшить удовлетворенность клиентов и показатели повторной покупки.

Для производителей OEMПомощь в оптимизации цепочки поставок

Вам нужны основные гидравлические компоненты с надежными характеристиками, постоянными параметрами и стабильными сроками доставки.Серия 101S полностью соответствует международным стандартным габаритам соединения и может непосредственно заменить оригинальную конфигурацию OSPC без изменения конструкции основного блокаМы поддерживаем настройку на основе предоставленных чертежей; все, от положений монтажа отверстий до типов нефтяных портов, можно регулировать по мере необходимости,помогает снизить затраты на закупки и оптимизировать структуру цепочки поставок.

Для поставщиков услуг по ремонту∙ Упростить ремонт

Самые большие опасения на рынке ремонта - недоступность деталей, непрозрачные цены и длительные сроки поставки.У нас есть полный спектр спецификаций перемещения и конфигурации клапанаОт стандартных деталей до индивидуальных комплектаций клапанов, мы предлагаем универсальный сервис.значительно сократить время ожидания ремонта и повысить репутацию вашего сервиса.

V. Добро пожаловать покупать у нас в Китае

Мы являемся профессиональным производителем гидравлических рулевых механизмов, расположенных в Шицзячжуане, провинция Хэбэй, Китай.наши продукты сертифицированы SGS/BVМы поставляем несколько серий полностью гидравлических рулевых механизмов, в том числе101S, OSPC, OSPB, HKUS, 060, 102S, 103S и BZZ-BМы также можем взять на себяOEM/ODMзаказы на заказ.

Выбор поставщика напрямую из нашего завода в Китае даст вам: конкурентоспособные цены на заводе, профессиональную техническую поддержку и стабильную гарантию поставок.Наши продукты экспортируются во многие страны и регионы по всему миру, и широко используются в сельскохозяйственной технике, строительной технике, морской технике, лесной технике и других областях, пользуясь высоким уровнем доверия клиентов.

Мы приветствуем глобальных дистрибьюторов, OEM производителей и поставщиков услуг, чтобы посетить наш завод в Китае, чтобы обсудить сотрудничество.или оптовые покупки, мы будем служить вам с профессиональным отношением и высококачественной продукцией.

Свяжитесь с нами сейчас, чтобы получить наш каталог продукции и предложение!

Для получения свежих спецификаций и котировок, пожалуйста, свяжитесь с нашим сотрудником по продажам напрямую, чтобы получить официальную инструкцию по продукту и условия работы.
