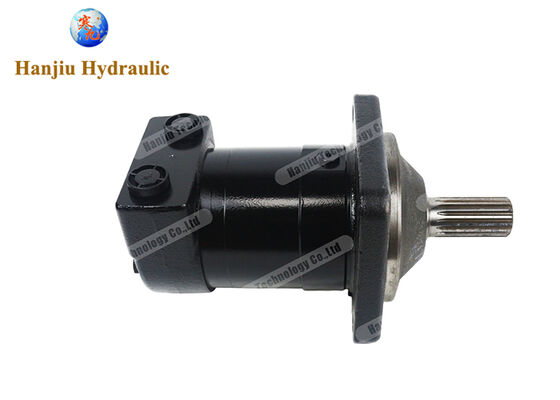

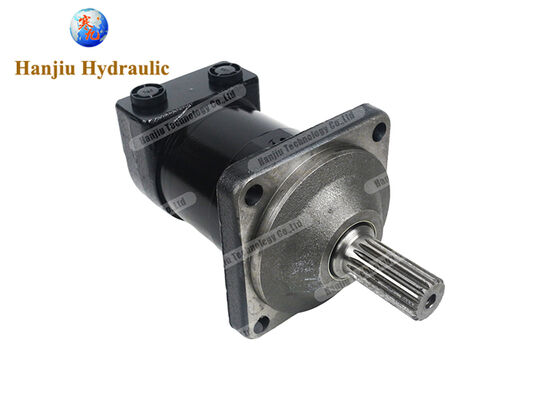

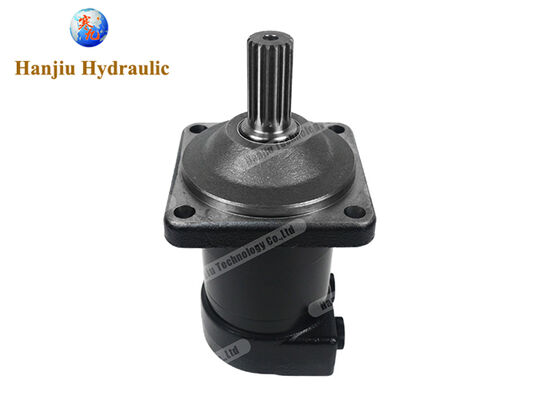

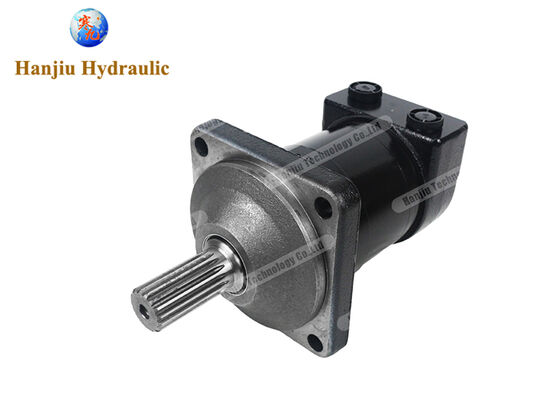

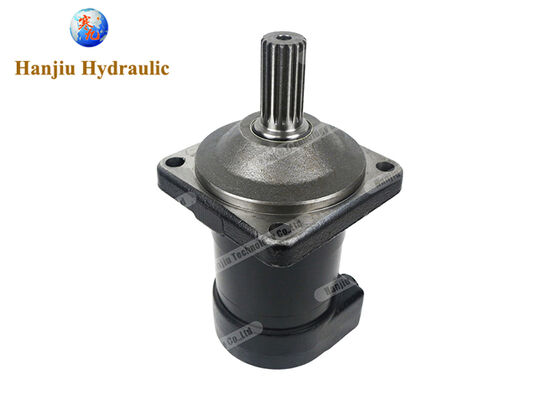

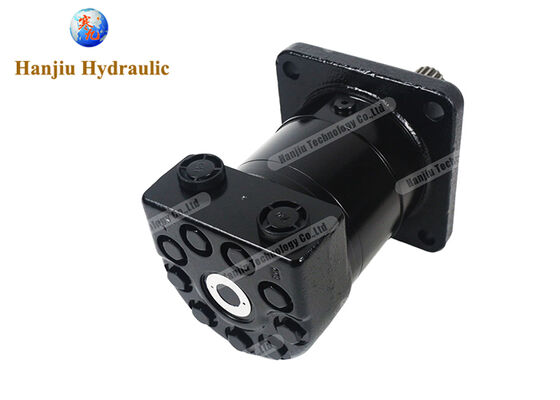

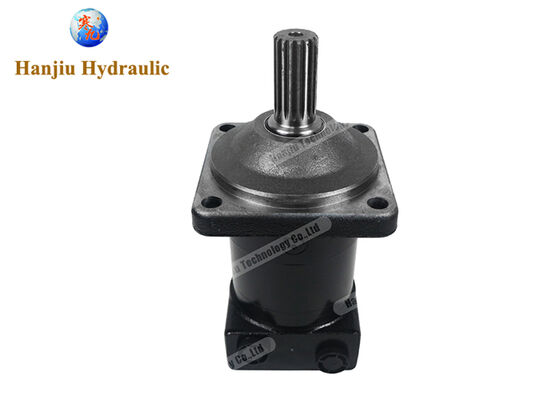

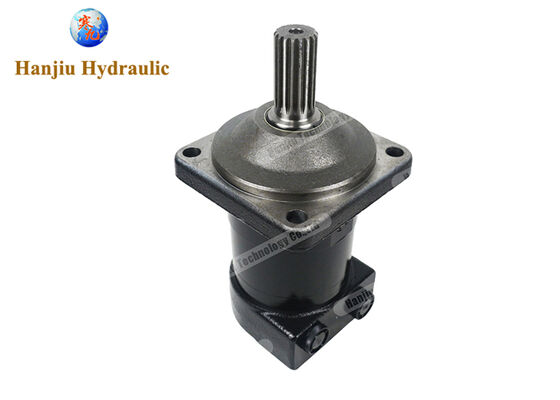

Гидромотор Orbital TMT 500 - 500 см³ со шлицевым валом
Высокопроизводительный гидравлический мотор, предназначенный для использования как в открытых, так и в закрытых гидравлических системах.
Краткий обзор
- Модель: BMT500 / 151Z3024 (TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN)
- Вал: шлицевой вал Z17, внешний диаметр 38,1 мм
- Фланец: квадратный четырехдырочный фланец, диаметр по центрам 160 мм
- Рабочий объем: 494,8 см³/оборот
- Интерфейсы: резьбовые соединения G3/4 (3/4" BSPP) и слив G1/4 (1/4" BSPP)
Технические характеристики
| Тип |
BMT 160 |
BMT 200 |
BMT 230 |
BMT 250 |
BMT 315 |
BMT 400 |
BMT 500 |
BMT 630 |
BMT 800 |
| Рабочий объем (см³/об) |
161.1 |
201.4 |
232.5 |
251.8 |
326.3 |
410.9 |
523.6 |
629.1 |
801.8 |
| Макс. скорость - непрерывная (об/мин) |
625 |
625 |
536 |
500 |
380 |
305 |
240 |
196 |
154 |
| Макс. скорость - прерывистая (об/мин) |
780 |
750 |
643 |
600 |
460 |
365 |
285 |
233 |
185 |
| Макс. крутящий момент - непрерывный (Н.м) |
470 |
590 |
670 |
730 |
950 |
1080 |
1220 |
1318 |
1464 |
| Макс. крутящий момент - прерывистый (Н.м) |
560 |
710 |
821 |
880 |
1140 |
1260 |
1370 |
1498 |
1520 |
| Макс. крутящий момент - пиковый (Н.м) |
669 |
838 |
958 |
1036 |
1346.3 |
1450.3 |
1643.8 |
1618.8 |
1665 |
| Макс. выходная мощность - непрерывная (кВт) |
27.7 |
34.9 |
34.7 |
34.5 |
34.9 |
31.2 |
28.8 |
25.3 |
22.2 |
| Макс. выходная мощность - прерывистая (кВт) |
32 |
40 |
40 |
40 |
40 |
35 |
35 |
27.5 |
26.8 |
| Макс. перепад давления - непрерывный (МПа) |
20 |
20 |
20 |
20 |
20 |
18 |
16 |
14 |
12.5 |
| Макс. перепад давления - прерывистый (МПа) |
24 |
24 |
24 |
24 |
24 |
21 |
18 |
16 |
13 |
| Макс. перепад давления - пиковый (МПа) |
28 |
28 |
28 |
28 |
28 |
24 |
21 |
19 |
16 |
| Макс. расход - номинальный (л/мин) |
80 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Макс. расход - непрерывный (л/мин) |
100 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
| Макс. расход - прерывистый (л/мин) |
125 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
| Макс. давление на входе - непрерывное (МПа) |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
| Макс. давление на входе - прерывистое (МПа) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| Макс. давление на входе - пиковое (МПа) |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Вес (кг) |
19.5 |
20 |
20.4 |
20.5 |
21 |
22 |
23 |
24 |
25 |
Технические детали
| Код модели |
TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN |
| Серия мотора |
Серия TMT |
| Система клапанов |
Дисковый клапан с приводом клапана |
| Тип комплекта орбитальных шестерен |
Geroler |
| Размер мотора |
500 |
| Геометрический рабочий объем |
494,8 см³/об [30,19 дюйм³/об] |
| Тип монтажного фланца |
4 болта - квадратный |
| Размеры монтажного фланца |
160,0 x 9,0, 200,0, 18,0 мм [6,30 x 0,35, 7,87, 0,71 дюйма] |
| Тип вала |
Шлицевой |
| Размер вала |
Диаметр 1 1/2 дюйма, 17T, резьба M12 x 1.75-6H на конце вала |
| Шпонка вала |
н/д |
| Тип резьбы основного порта |
BSP |
| Стиль основного порта |
Боковой порт - ступенчатый |
| Размер основного порта |
G 3/4 |
| Размер сливного порта |
G 1/4 |
| Размер порта разблокировки тормоза |
н/д |
| Окрашен |
Нет |
| Информация о покраске |
н/д |
| Особенности оборудования |
Стандарт |
| Особенности сборки |
Стандарт |
Доступные модели серии TMT
TMT 250: 151Z3010, 151Z3016, 151Z3060, 151Z3020, 151Z3026, 151Z3070, 151Z3030, 151Z3036, 151Z3080
TMT 315: 151Z3011, 151Z3017, 151Z3061, 151Z3021, 151Z3027, 151Z3071, 151Z3031, 151Z3037, 151Z3081
TMT 400: 151Z3012, 151Z3018, 151Z3062, 151Z3022, 151Z3028, 151Z3072, 151Z3032, 151Z3038, 151Z3082
TMT 470: 151Z3013, 151Z3063, 151Z3023, 151Z3073, 151Z3033, 151Z3083
TMT 500: 151Z3014, 151Z3064, 151Z3024, 151Z3074, 151Z3034, 151Z3084
TMT 630: 151Z3015, 151Z3065, 151Z3025, 151Z3075, 151Z3035, 151Z3085
Дополнительные модели серии BMT
BMT 160, BMT 200, BMT 250, BMT 315, BMT 400, BMT 500, BMT 630, BMT 800
BMTE 230, BMTE 250, BMTE 315, BMTE 400, BMTE 500, BMTE 630, BMTE 800
BMTJ 230, BMTJ 250, BMTJ 315, BMTJ 400, BMTJ 500, BMTJ 630, BMTJ 800
