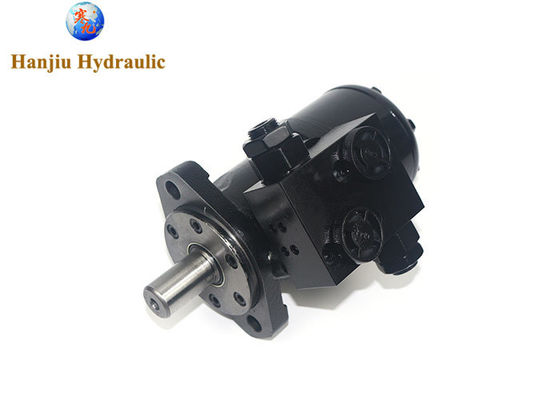

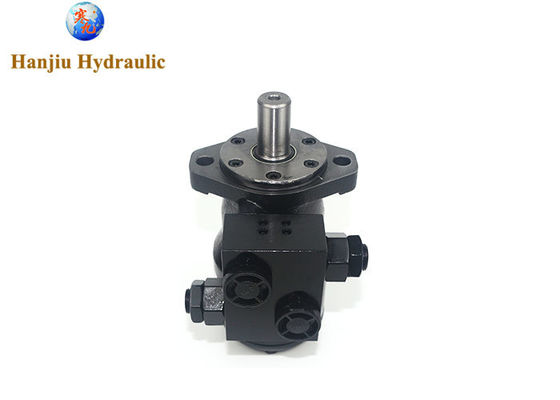

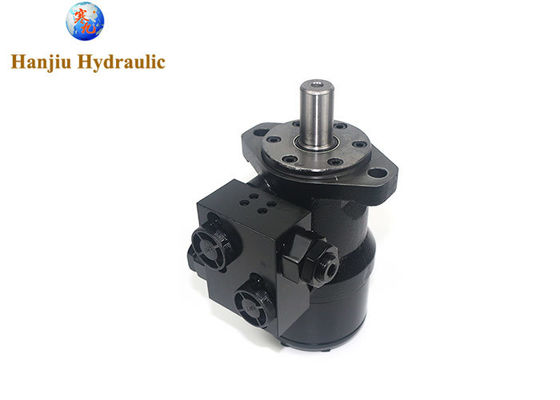

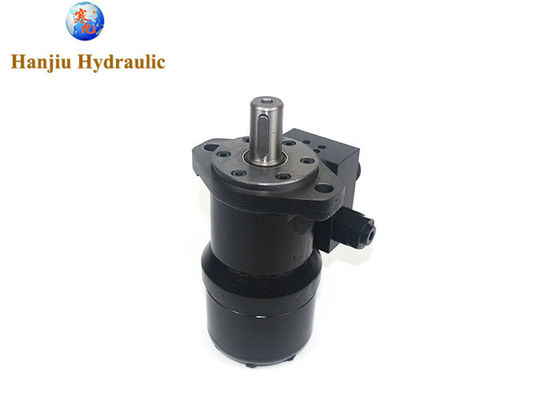

Гидравлический орбитальный двигатель BMR250, фланц с двумя болтами, 25 мм прямой ключевой вал с перекрестным рельефным клапаном
Детали товара:
код типа: BMR-250-2-A-D-B+FYRHD-5-D
Дисплимент: 50cc
Фланц: 2-3,5 Ромб-фланц, пилот Ø82.5×2.8
вал: валØ25MM
проводные нитки:G1/2
Кроссоверный рельефный вавль
FYRHD - скорость потока 60 л/мин
давление - 5mpb
Основные характеристики:
Технические данные для BMR с 25 и 1 дюймом и 1 дюймом в сплинном и 28,56 коническом валах:
| Тип |
BMR
BMRS
36 |
BMR
BMRS
50 |
BMR
BMRS
80 |
BMR
BMRS
100 |
BMR
BMRS
125 |
BMR
BMRS
160 |
BMR
BMRS
200 |
BMR
BMRS
250 |
BMR
BMRS
315 |
BMR
BMRS
375 |
| Геометрическое смещение (см3 / рв.) |
36 |
51.7 |
81.5 |
102 |
127.2 |
157.2 |
194.5 |
253.3 |
317.5 |
381.4 |
| Максимальная скорость (о/мин) |
Контакт. |
1085 |
960 |
750 |
600 |
475 |
378 |
310 |
240 |
190 |
155 |
| Инт. |
1220 |
1150 |
940 |
750 |
600 |
475 |
385 |
300 |
240 |
190 |
| Максимальный крутящий момент (N·m) |
Контакт. |
72 |
100 |
195 |
240 |
300 |
360 |
360 |
390 |
390 |
365 |
| Инт. |
83 |
126 |
220 |
280 |
340 |
430 |
440 |
490 |
535 |
495 |
| пик |
105 |
165 |
270 |
320 |
370 |
460 |
560 |
640 |
650 |
680 |
| Максимальная мощность (кВт) |
Контакт. |
8.5 |
9.5 |
12.5 |
13 |
12.5 |
12.5 |
10 |
7 |
6 |
5 |
| Инт. |
9.8 |
11.2 |
15 |
15 |
14.5 |
14 |
13 |
9.5 |
9 |
8 |
| Максимальное падение давления (MPa) |
Контакт. |
14 |
14 |
17.5 |
17.5 |
17.5 |
16.5 |
13 |
11 |
9 |
7 |
| Инт. |
16.5 |
17.5 |
20 |
20 |
20 |
20 |
17.5 |
15 |
13 |
10 |
| пик |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
20 |
17.5 |
15 |
| Максимальный поток (л/мин) |
Контакт. |
40 |
50 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| Инт. |
45 |
60 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| Масса (кг) |
6.5 |
6.7 |
6.9 |
7 |
7.3 |
7.6 |
8 |
8.5 |
9 |
9.5
|
1Структура и характеристики работы гидравлического орбитального двигателя
1 Принятие распределения потока на конце и распределения потока по оси, простая и компактная структура, высокая точность распределения потока.
Пара статор-ротор с установленными зубами имеет высокую механическую эффективность и длительный срок эксплуатации под высоким давлением.
Принимая двойные угловые шариковые подшипники, он может выдерживать большие радиальные и осевые нагрузки, низкое трение и высокую механическую эффективность.
Отличная конструкция механизма распределения потока с высокой точностью распределения потока и автоматической компенсацией износа.
Гидравлический орбитальный двигатель разрешается использовать в серии и параллельно, и должен быть подключен к внешнему отводу масла при использовании в серии.
Гидравлический орбитальный двигатель может использоваться в серии и параллельно, и должен быть подключен к отводу, когда используется в серии.
7 Различные формы фланца, выходной валы, масляного порта и других форм монтажа.
