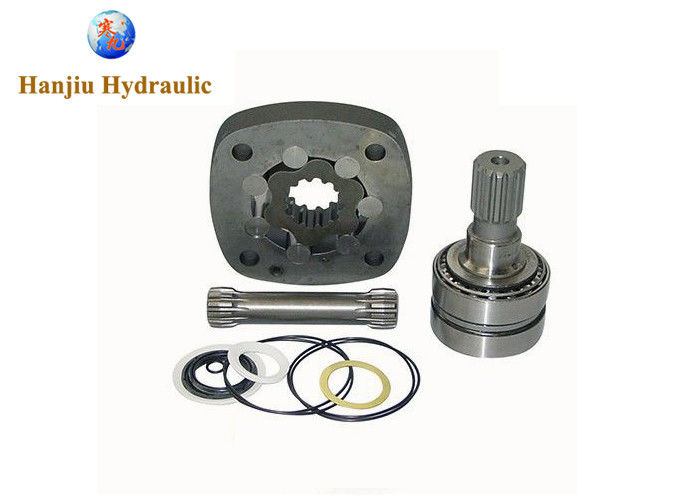

Гидравлическая запасная часть мотора, чарс Lynn 2000 руководств разборки ремонта мотора geroler тарельчатого клапана серии
Разборка
Проверите все сопрягая поверхности. Замените все части которые имеют
царапины или заусенцы которые смогли причинить утечку. Очистите весь металл
части в чистом растворителе. Высушивайте в струе воздуха с воздухом. Не оботрите сухим
с полотенцем ткани или бумаги потому что корпия или другое дело могут
получите в повреждении гидравлической системы и причины. Не используйте
грубая песчинка или попробовать хранить или молоть эти части. Проверите вокруг
шпоночное соединение и скошенная зона вала для заусенцев, забоин
или острые края которые могут повредить уплотнения когда reassem? bling гнездо под подшипник.
NNote: Смажьте все уплотнения (до установки) с petro? студень leum как вазелин. Используйте новые уплотнения когда
reassembling этот мотор. См. части перечислите (6-129) для
свойственный номер набора уплотнения.
21. Используйте прессу для установки уплотнения исключения в наружную скважину
гнездо под подшипник. Губа уплотнения должна смотреть на наружу. См.
Диаграмма 11. Если пресса не доступна, то используйте пластмассу или
резиновый молоток, быть осторожным не повредить или не взвести курок
уплотнение в скважине.
22. Шайба места резервная в скважину уплотнения. Уплотнение вала места
на инструмент установки (600496) и уплотнение прессы в
скважина уплотнения снабжения жилищем.
23.Clamp расквартировывая в тисках, видят диаграмму 1.
24. Пуля места защитная (см. примечание ниже) над валом.
Приложите студень нефти к внутреннему диаметру пыли и
уплотнение вала. Вы можете пресса установить вал и
собрание подшипника. Не передерните уплотнение вала. Повреждение
к этому уплотнению причинит утечку.
NNote: Примечание: Пуля (600465), для dia 1inch. валы,
доступный — специальным распоряжением. Используйте ленту над другим
валы, который нужно предотвратить отрезать уплотнения.
25. Приложите студень нефти к [3,00] уплотнениям диаметра 76,0.
Установите уплотнение в гнездо под подшипник.
26. Стержни выравнивания могут быть очень полезны в разборке
мотора. См. страницу 2. перечисления особенного инструмента. Если вы
стержни пользы, устанавливают 2 раскосно сопротивляемого стержня в гнездо под подшипник.
27. Установите уплотнение стороны вала в плиту носки как показано
в диаграмме 11. Не передерните уплотнение.
28. Установите плиту носки, см. диаграмму 11.
29. Приложите светлый фильм студня нефти до 76,0 [3,00]
уплотнение диаметра и установить уплотнение в плиту носки.
30. Установите привод в вал выхода.
31. Выровняйте зазубрину на вне Geroler с
зазубрина на плите носки. Установите Geroler против
плита носки. Уверена сохранить ролики в
наружное кольцо если они свободны.
32. Установите привод клапана в Geroler.
NNote: Установка в это время включает 3 шага во время
мотора. Время определяет направление расписания дежурств? tion вала выхода.
Части времени включают:
1. Geroler
2. привод клапана
3. плита клапана
4. клапан
Шаг времени # 1 — Обнаружьте местонахождение самый большой открытый карман в
Geroler и отметить его на внешнем крае Geroler.
33. Приложите светлый фильм студня нефти до 76,0 [3,00]
уплотнение диаметра. Установите уплотнение в паз плиты клапана.
34. Выровняйте зазубрину на вне плиты клапана с
зазубрина на Geroler как показано в диаграмме 12.
Шаг времени # 2 — Обнаружьте местонахождение отверстие слота в клапане
плита которой в линии с самым большим открытым карманом
Geroler.
Шаг времени # 3 — Обнаружьте местонахождение любое одно из бортовых отверстий
клапан и выровнять это отверстие с открытым слотом
плита клапана которая в линии с самым большим открытым карманом
Geroler. Не будет устанавливать клапан путем поворачивать его по часовой стрелке до
зубы позвоночника включают (зуб позвоночника 1/2 максимальный). Это обеспечит
свойственное вращение надуванный как показано в диаграмме 13.
35. Установите 2 весны и 2 штыря в отверстия обнаруженные местонахождение в
скважина корпуса клапана, как показано в диаграмме 14.
36. Приложите светлый фильм студня нефти до 76,0 [3,00]
уплотнение диаметра. Установите уплотнение в корпус клапана.
37. Приложите студень нефти к внутренним и наружным уплотнениям стороны.
Установите уплотнения на кольцо баланса как показано в диаграмме 15.
Важный: Установите уплотнения стороны в положения показанные внутри
Диаграмма 15, или мотор не будут работать как следует. Сделайте не
сила или согнуть уплотнения стороны. Любое повреждение к этим уплотнениям будет
повлияйте на деятельность мотора.
38. Выровняйте зазубрины штыря в кольце баланса со штырями в скважине
корпус клапана. Установите собрание кольца баланса в клапан
снабжение жилищем.
39. Введите ваш палец через порт корпуса клапана.
Придайте давление встать на сторону кольца баланса как показано в
Диаграмма 16. Кольцо владением в положении до тех пор пока корпус клапана не будет
на месте против плиты клапана (см. диаграмму 17).
NNote: После установки корпуса клапана на плиту клапана
проверка для свойственного размещения. Нажмите вниз на клапане
снабжение жилищем. Вы должны получить небольшую весну action.get
небольшое действие весны.
