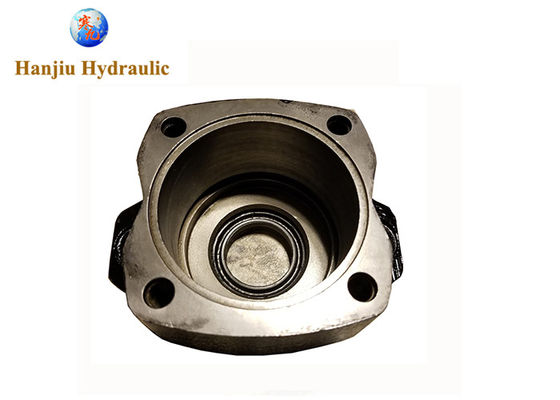

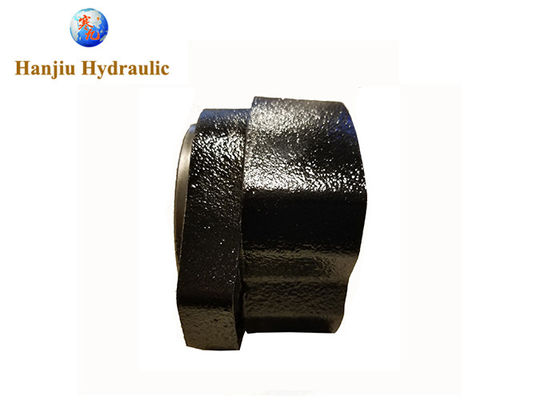

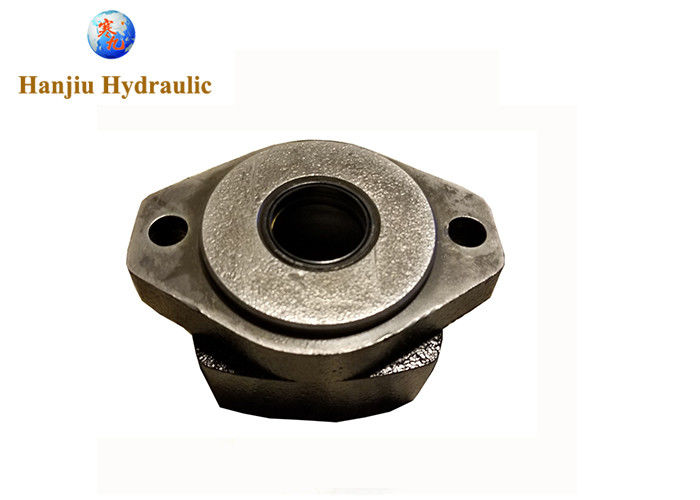

Мотор тарельчатого клапана CE гнезда под подшипник LSHT для Geroler

Гнездо под подшипник, 2000 серий, SAE a, чарс Lynn 2000 руководств разборки ремонта мотора geroler тарельчатого клапана серии

Разборка

Чистота весьма важна ремонтируя
гидравлический мотор. Работа в чистой области. Перед отключать
линии, очищают портовую зону мотора тщательно. Польза
жесткая щетка для того чтобы извлечь материал и твердые частицы из
вокруг внешних соединений мотора. Проверите вал и
ключевой слот, извлекает все забоины, заусенцы или острые края которые могли
повредите уплотнения гнезда под подшипник при установке вала
и собрание подшипника. Перед началом разборки
процедуры, стекают масло изнутри мотора.

1. Установите мотор в тисках с валом выхода вниз.
Струбцина через монтажный флаец мотора не
снабжение жилищем. Чрезмерная сила зажима причинит
искажение. Зажимая, используйте некоторое защитное
прибор на тисках, как особенные мягкие челюсти, части
трудной резины или доски.
Хотя не все чертежи показывают мотор в тисках, мы
порекомендуйте что вы держите мотор в тисках во время
разборка и разборка. Следовать зажимать
процедуры объяснили повсеместно в руководство

2. Извлеките 4 болта из мотора.

3. Расквартировывать подъемного клапана прямой вверх. Если сделанное осторожно
штыри, весны, собрание кольца баланса, и клапан будут
останьтесь на плите клапана.

4. Осторожно извлеките уплотнение диаметра 76,0 [3,00] из
корпус клапана.
5. извлеките сток случая штепсельн-с уплотнением, из
корпус клапана.
6. извлеките 2 штыря и 2 весны из кольца баланса
собрание, видит диаграмму 5.

7. Извлеките собрание кольца баланса.
8. извлеките внутренние и наружные уплотнения стороны из
кольцо баланса.
9. извлеките клапан.

10. (A) извлеките плиту клапана.
11. (a) извлеките [3,00] уплотнения диаметра 76,0 из
плита клапана.
12. (A) извлеките привод клапана.

10. (B) извлеките кольцо привода и сохранения клапана
11. (b) извлеките плиту клапана и уплотнение диаметра 76,0 [3,00]
от плиты клапана
12. (B) извлеките стопорное устройство привода

13. Извлеките Geroler. Уверен сохранить ролики внутри
наружное кольцо если они свободны.
14. Извлеките привод.
15. Извлеките [3,00] уплотнения диаметра 76,0 из
несите плиту, см. диаграмму 7.

16. Извлеките плиту носки.
17. Извлеките уплотнение стороны вала из плиты носки.
18. Извлеките [3,00] уплотнения диаметра 76,0 из
гнездо под подшипник.

19. Вы можете пресса извлечь вал и подшипник
собрание от гнезда под подшипник. (Ключ должен быть
извлеченный перед извлекать вал.)

20. Используйте небольшую отвертку для того чтобы извлечь уплотнение вала,
уплотнение резервной шайбы и исключения от подшипника
снабжение жилищем, видит диаграмму 10. Не повредите скважину
снабжение жилищем.
NNote: Индивидуальные части вала и собрания подшипника нет
проданный отдельно. Замените как блок.
